РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E4 - 8400

Н1

Коэффициент фильтра при отображении частоты на пульте управления

Диапазон значений: 0 ... 200 Зав. значение: 20

Увеличение Н1-18 снижает частоту миганий дисплея при задании частоты от импульсного

входа.

Н1

Задание счетчика

Диапазон значений: 0 ... 9999 Зав. значение: 0

Н1

Предустановка счетчика

Диапазон значений: 0 ... 9999 Зав. значение: 0

Н1

Период опроса счетчика

Диапазон значений: 1 ... 10 Зав. значение: 1

Период опроса определяется выражением (Н1-21) х 2 мс.

Вход счетчика может быть подключен к внешнему источнику импульсов, например, для

подсчета циклов процесса или количества производимого материала.

Примечание: Максимальная частота импульсов на входе D6 не должна превышать 100 Гц,

длительность импульса не менее 5 мс.

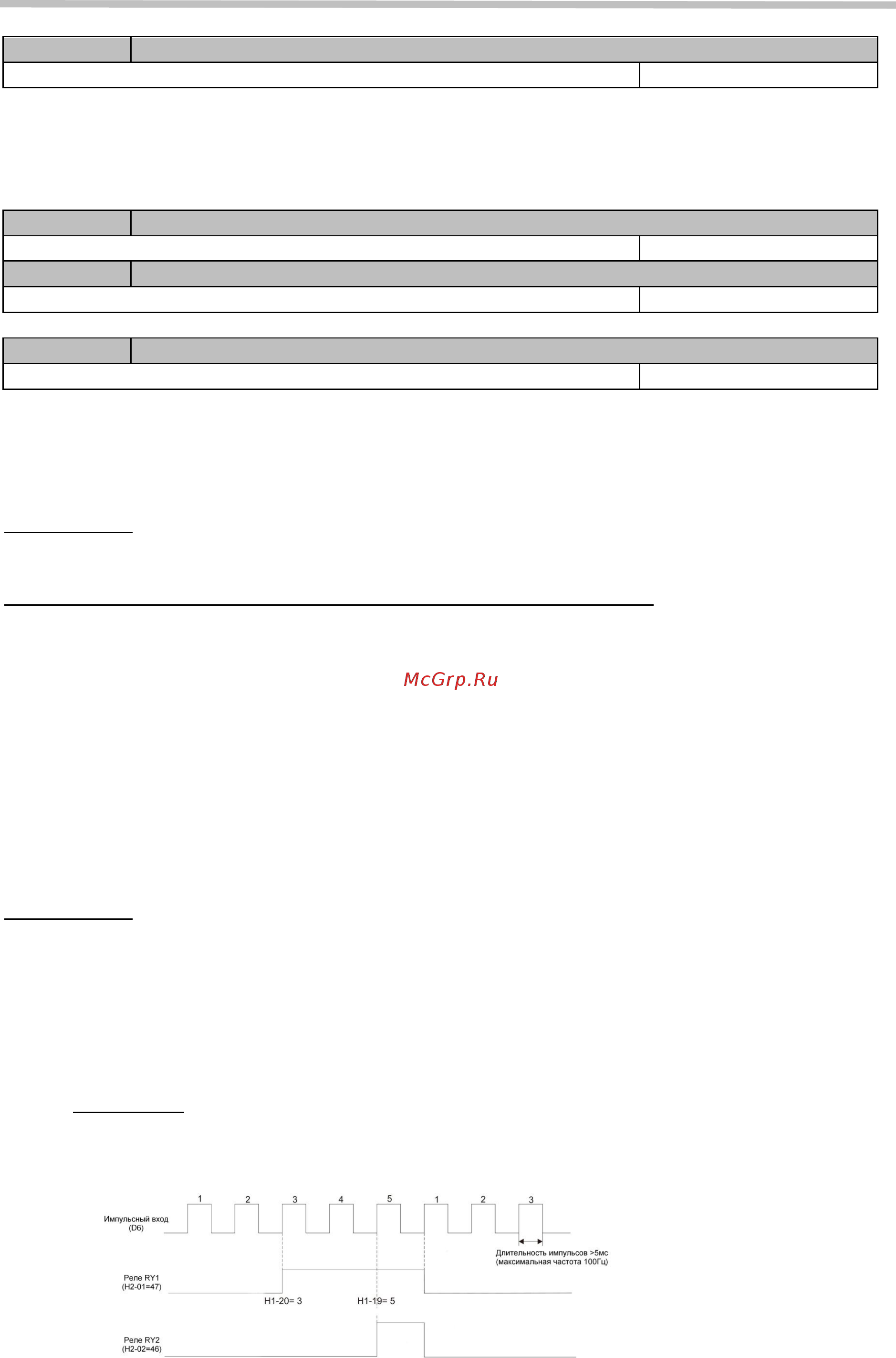

Пример настройки параметров для реализации функции счетчика:

H1-04 = 87 Функция клеммы D4 – вход внешнего импульсного сигнала.

H1-05 = 88 Функция клеммы D5 - сброс счетчика.

H1-19 = 5 Задание количества импульсов.

H1-20 = 3 Предустановленное значение.

(H1-19 > H1-20)

H2-02 = 46 Контакты реле RY2 замкнутся, когда количество импульсов после за-

пуска счетчика достигнет заданного значения, установленного в Н1-19. Контакты реле

RY2 разомкнутся следующим фронтом входного импульса.

H2-01 = 47 Контакты реле RY1 замкнутся, когда количество импульсов после за-

пуска счетчика достигнет предустановленного значения, установленного в Н1-20. Кон-

такты реле RY1 разомкнутся аналогично контактам реле RY2.

H2-01 ~ 03 = 48 (счетчик в текущем уровне синхронизации).

Примечания:

1) Для запуска режима счетчика должна быть подана команда ПУСК (H1-0_ = 80, 81).

2) Каждый сигнал счетчика активируется по фронту импульса и деактивируется по

спаду.

3) Текущее значение счетчика сбрасывается при замыкании входа, установленного в

значение «88 Сброс счетчика» или когда счетчик достигнет заданного значения.

4) Функция перезапуска счетчика работает при достижении количества импульсов ус-

тановленного значения.

Например: Установлено предварительное значение H1-20=10, когда число импуль-

сов на входе достигнет 10, накопленное значение будет обнулено, и на дискретном

выходе появится сигнал (например, H2-01=47).
