РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
123

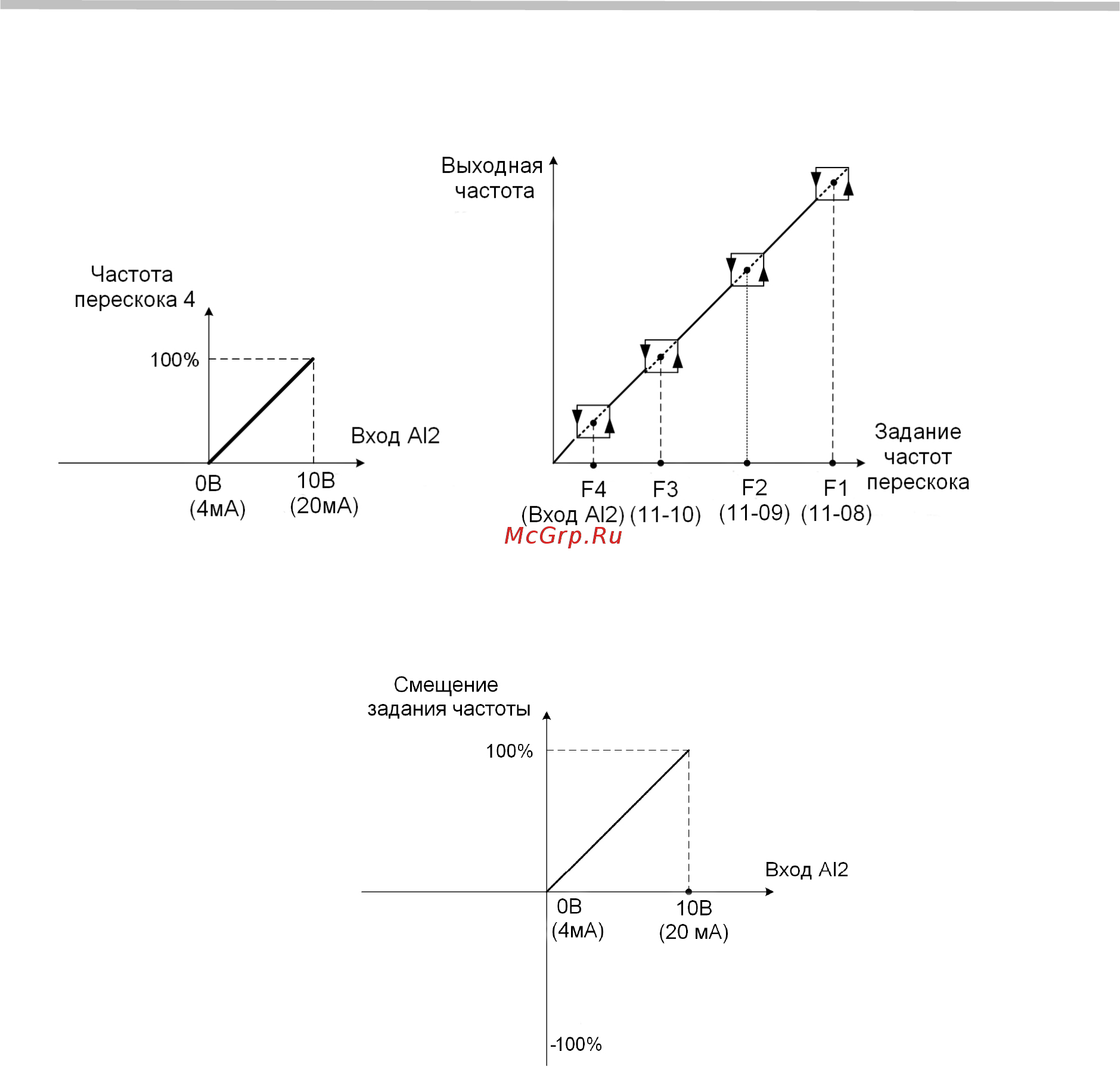

4-05 = 9: Частота перескока 4.
Задание четвертой частоты перескока.
4-05 = 10: Дополнение к AI1.
Задание смещения сигнала на аналоговом входе AI1.
04-05 = 11: Ограничение момента при вращении вперед.
Устанавливается по входу AI2 в процентах от номинального момента двигателя.
04-05 = 12: Ограничение момента при вращении назад.
Устанавливается по входу AI2 в процентах от номинального момента двигателя.
04-05 = 13: Ограничение крутящего момента в генераторном режиме.
Устанавливается по входу AI2 в процентах от номинального момента двигателя.
04-05 = 14: Ограничение момента при вращении вперед/назад.
Устанавливается по входу AI2 в процентах от номинального момента двигателя.
04-05 = 16: Компенсация момента.
Устанавливается по входу AI2 в процентах от номинального момента двигателя.
