РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
77

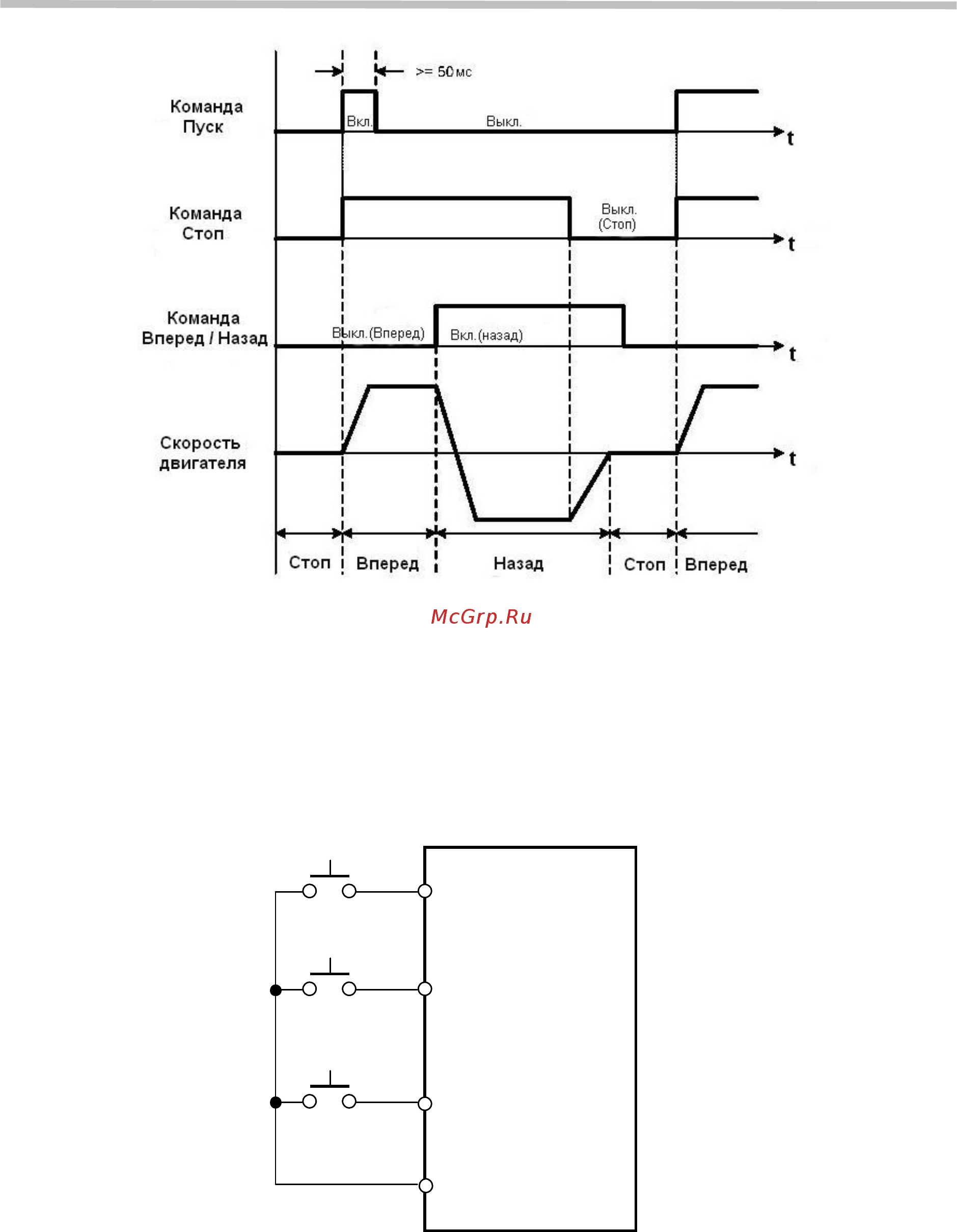

■ 2х-проводное управление с самоподхватом:
Для данного способа управления одной из клемм S1~S6 присваивается функция останова
(параметр 03-00~03-05 = 53).
03-00 = 0 Функция клеммы S1 - Пуск вперед (при кратковременном нажатии);
03-01 = 1 Функция клеммы S2 - Пуск назад (при кратковременном нажатии).
03-04 = 53 Клемма S5 выполняет функцию Стоп.
Примечания: 1. Время замыкания клемм S1, S2 и S5 должно быть не менее 50мс.
2. Если двум клеммам одновременно назначены функции 53 и 26, то на
дисплее появится сообщение об ошибке SE2.
S1
S2
24V
G
S
5
Сто
п
Пуск
Вперед
Пуск
Назад
