 Запрещается заземлять преобразователь частоты с использованием общей зазем-

ляющей шины со сварочными аппаратами и силовыми энергетическими установками.

 Необходимо использовать провода заземления минимальной длины.

 При использовании нескольких преобразователей частоты, не допускается последо-

вательное соединение заземляющих проводников и образование замкнутых конту-

ров.

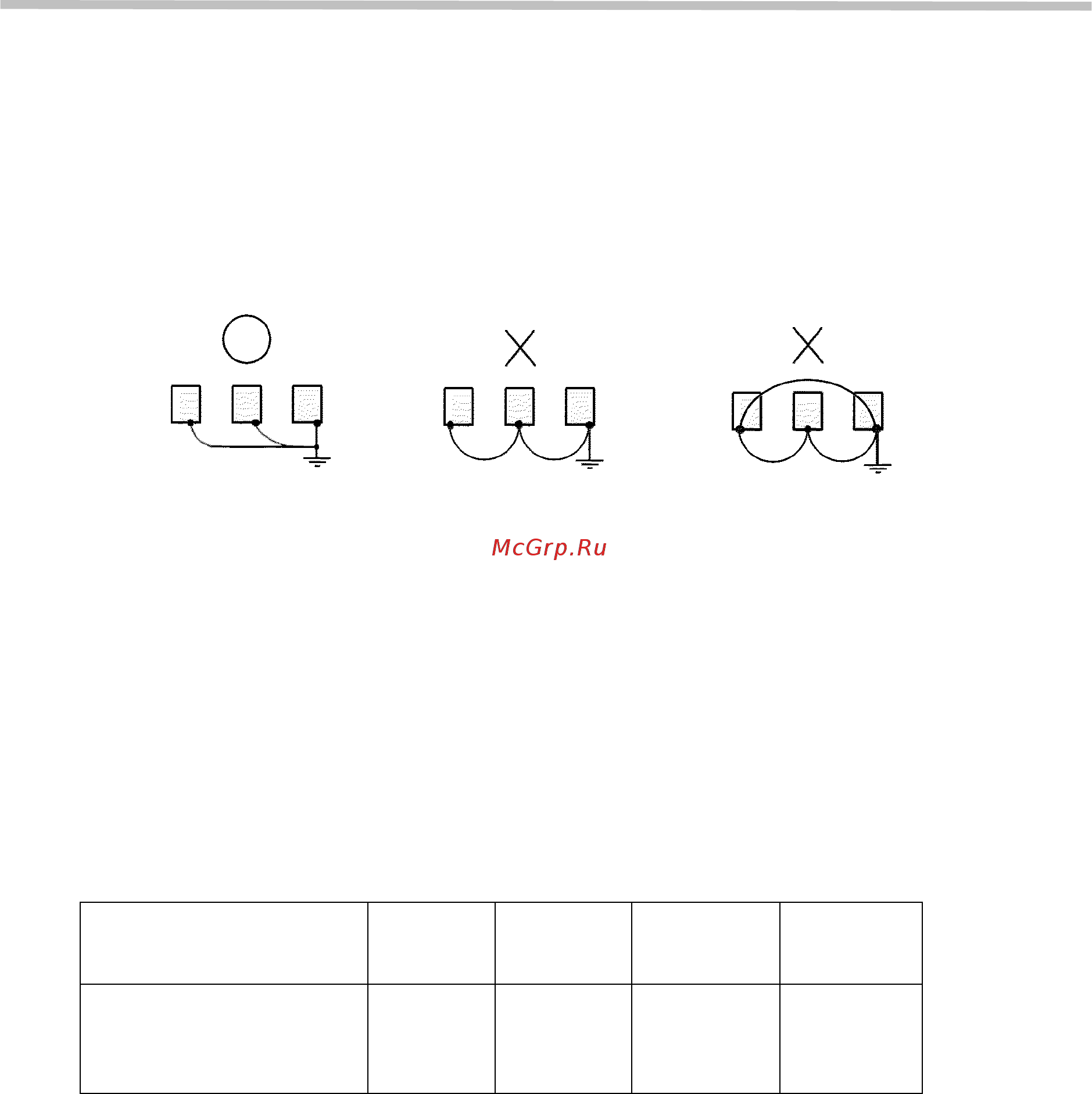

а) правильно б) неправильно в) неправильно

3.3.8 Потребляемая мощность и длина кабеля

 Выбор сечения кабеля

Использование кабелей большой длины между источником питания и преобразователем, а

также между преобразователем и двигателем может привести к значительному снижению

напряжения из-за падения напряжения на омическом сопротивлении кабелей. В этом слу-

чае необходимо применить кабели бóльшего сечения.

 Длина кабеля и несущая частота.

Допустимые значения несущей частоты ШИМ в зависимости от длины кабеля от преобразо-

вателя до двигателя приведены в таблице ниже.

Длина кабеля между

ПЧ и двигателем, м

< 30 30 - 50 50 - 100 ≥ 100

Рекомендуемая

несущая частота (па-

раметр 11-01), кГц

≤ 16 ≤ 10 ≤ 5 ≤ 2

Установка реактора переменного тока (входного фильтра).

Если преобразователь подключен к источнику питания большой мощности (600kVA или

более), установите входной фильтр (дроссель переменного тока) на входе преобразовате-

ля частоты.

3.3.9 Снижение допустимого выходного тока преобразователя при повышении несущей

частоты.

В случае увеличения частоты несущей относительно заводского значения необходимо учи-

тывать снижение допустимого выходного тока преобразователя частоты относительно его

номинального значения для предотвращения перегрева преобразователя.

3.3.10 Снижение допустимого выходного тока преобразователя при повышении темпера-

туры.

В случае увеличения температуры окружающей среды свыше +40

С необходимо учитывать

снижение допустимого выходного тока преобразователя частоты относительно его номи-

нального значения для предотвращения перегрева преобразователя.
