РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E5-P7500
34
Глава 4 Программное обеспечение.
4.1 Пульт управления

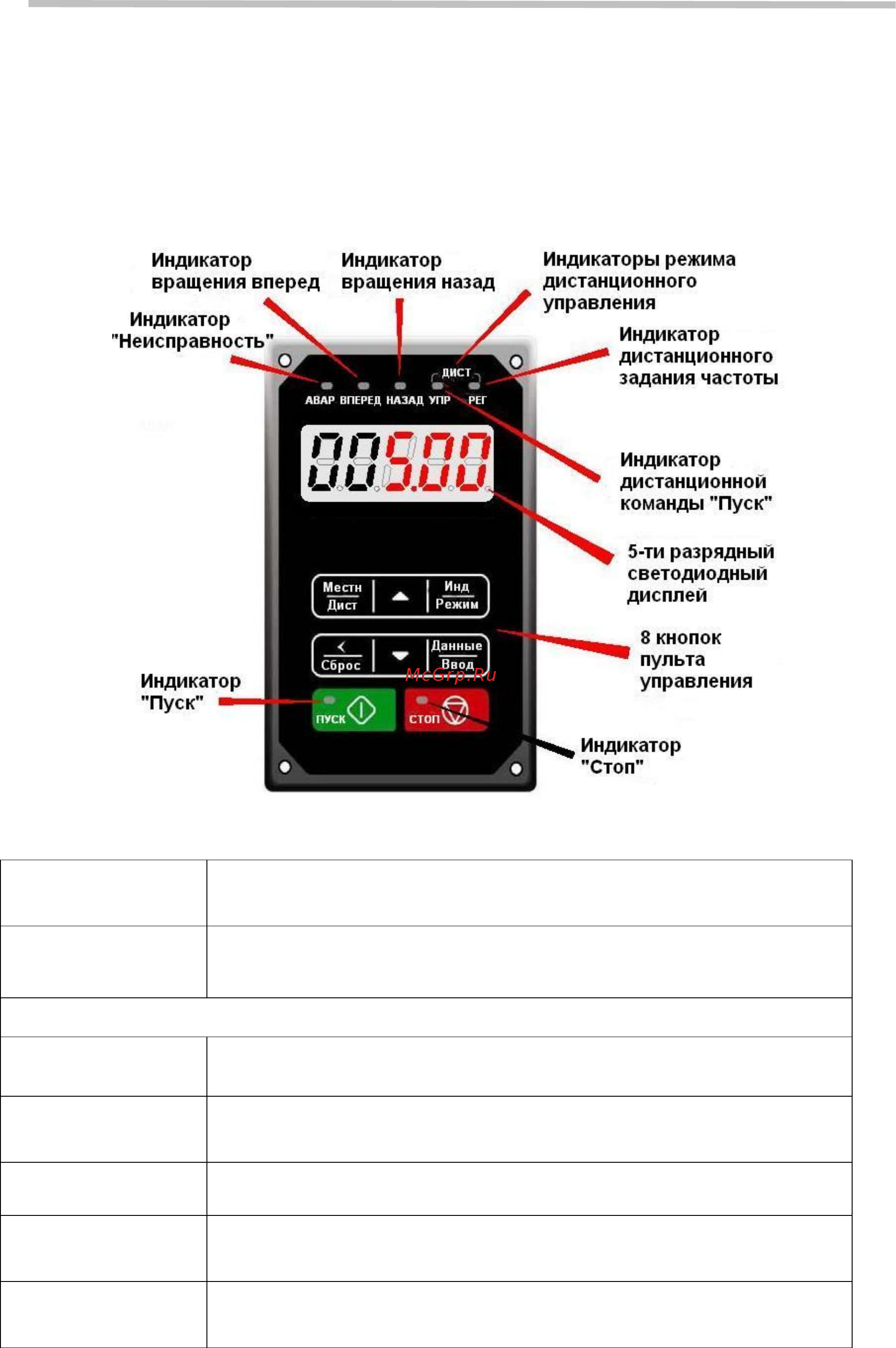

4.1.1. Дисплей и клавиатура
Дисплей
Индикаторы
дисплея
Описание
5 цифровых
индикаторов
Мониторинг состояния ПЧ, отображение/редактирование па-
раметров, сообщения об ошибках и неисправностях
Светодиодные индикаторы
АВАР Светится при ошибках и аварийных ситуациях
ВПЕРЕД
Светится во время вращения вперед, мигает во время остано-
ва
НАЗАД Светится во время вращения назад, мигает во время останова
УПР
Светится при управлении от внешних клемм или от последо-
вательного порта
РЕГ
Светится при задании частоты от внешних клемм или от по-
следовательного порта
