¹) ВЫБРОСЫ ПРИ СЖИГАНИИ МЕТАНА
Классы, определяемые согласно норматива EN 676.
Класс
Выбросы NOx в мг/кВтчас при
сжигании метана
1 ≤ 170
2 ≤ 120
3 ≤ 80
³) ВЫБРОСЫ ДИЗЕЛЬНОГО ТОПЛИВА
Классы, определяемые согласно норматива EN 267.
Класс
Выбросы NOx в мг/
кВтчас при сжигании
дизельного топлива
Выбросы CO в мг/
кВтчас при сжигании
дизельного топлива
1 ≤ 250 ≤ 110
2 ≤ 185 ≤ 110
3 ≤ 120 ≤ 60
²) ВЫБРОСЫ ПРИ СЖИГАНИИ ПРОПАНА
Выбросы CO при сжигании метана/пропана ≤ 100 мг/кВтчас
Класс
Выбросы NOx в мг/кВтчас при
сжигании пропана
1 ≤ 230
2 ≤ 180
3 ≤ 140

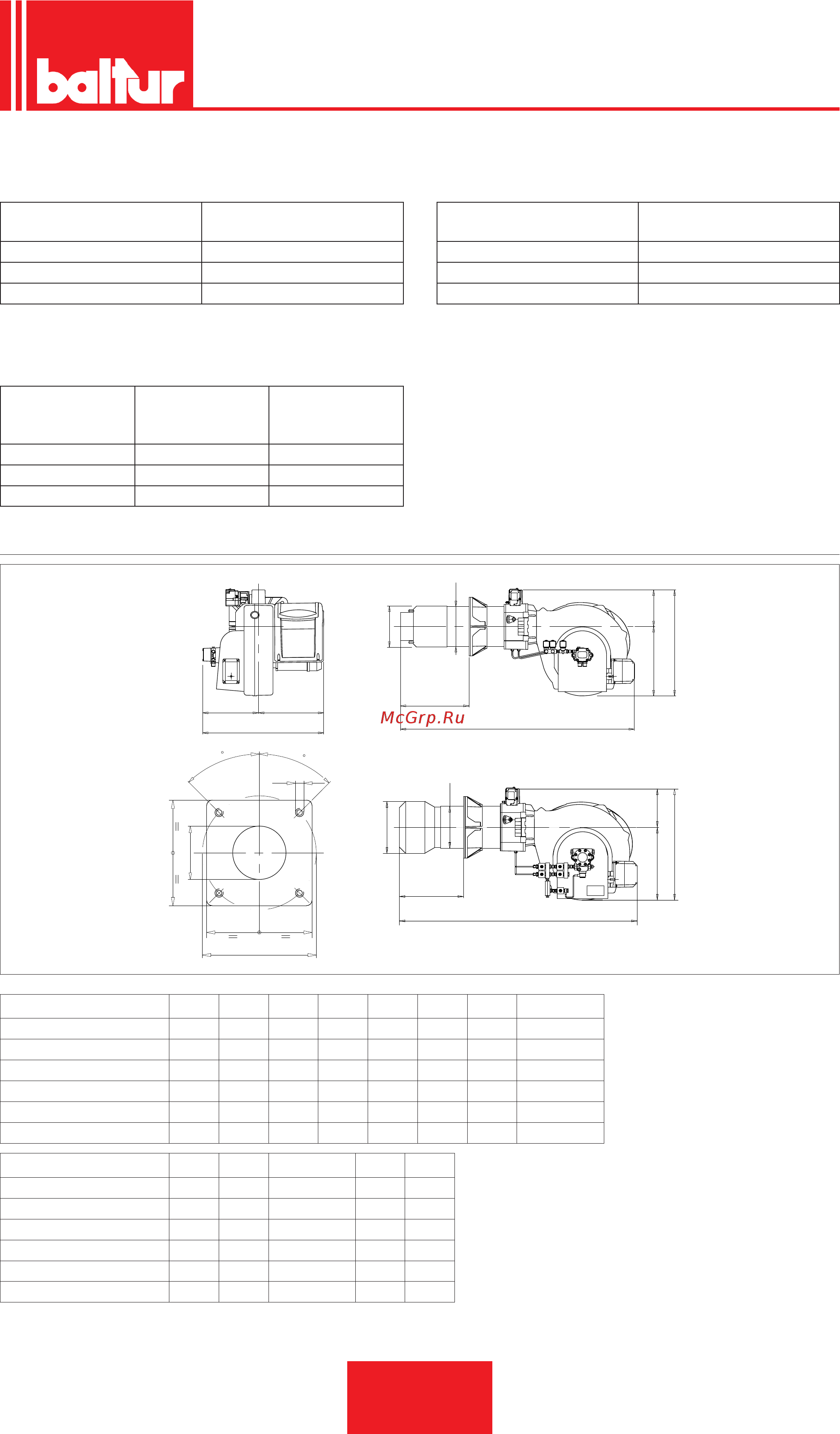

ГАБАРИТНЫЕ РАЗМЕРЫ
A2
A
A1
I
M
I
L
45
45
N
D
ØE
B2
B
C
B1
ØF
0002570211N2
B2
B
B1
D
C
ØE
ØF
TBML 260/360 ME
Модель A А1 А2 B B1 B2 C D
TBML 80 ME 700 330 370 580 380 200 1230 270 ÷ 440
TBML 120 ME 700 330 370 580 380 200 1250 285 ÷ 450
TBML 160 ME 700 330 370 580 380 200 1250 285 ÷ 450
TBML 200 ME 700 330 370 580 380 200 1270 300 ÷ 470
TBML 260 ME 765 345 420 600 400 200 1330 300 ÷ 470
TBML 360 ME 910 490 420 600 400 220 1360 300 ÷ 470
Модель диам. E Р диам. L M диам. N
TBML 80 ME 180 280 250 ÷ 325 M12 190
TBML 120 ME 224 320 280 ÷ 370 M12 235
TBML 160 ME 224 320 280 ÷ 370 M12 235
TBML 200 ME 250 320 300 ÷ 370 M12 255
TBML 260 ME 270 320 310 ÷ 370 M12 275
TBML 360 ME 270 320 310 ÷ 370 M12 275
