РУССКИЙ
11 / 58
0006160039_201707

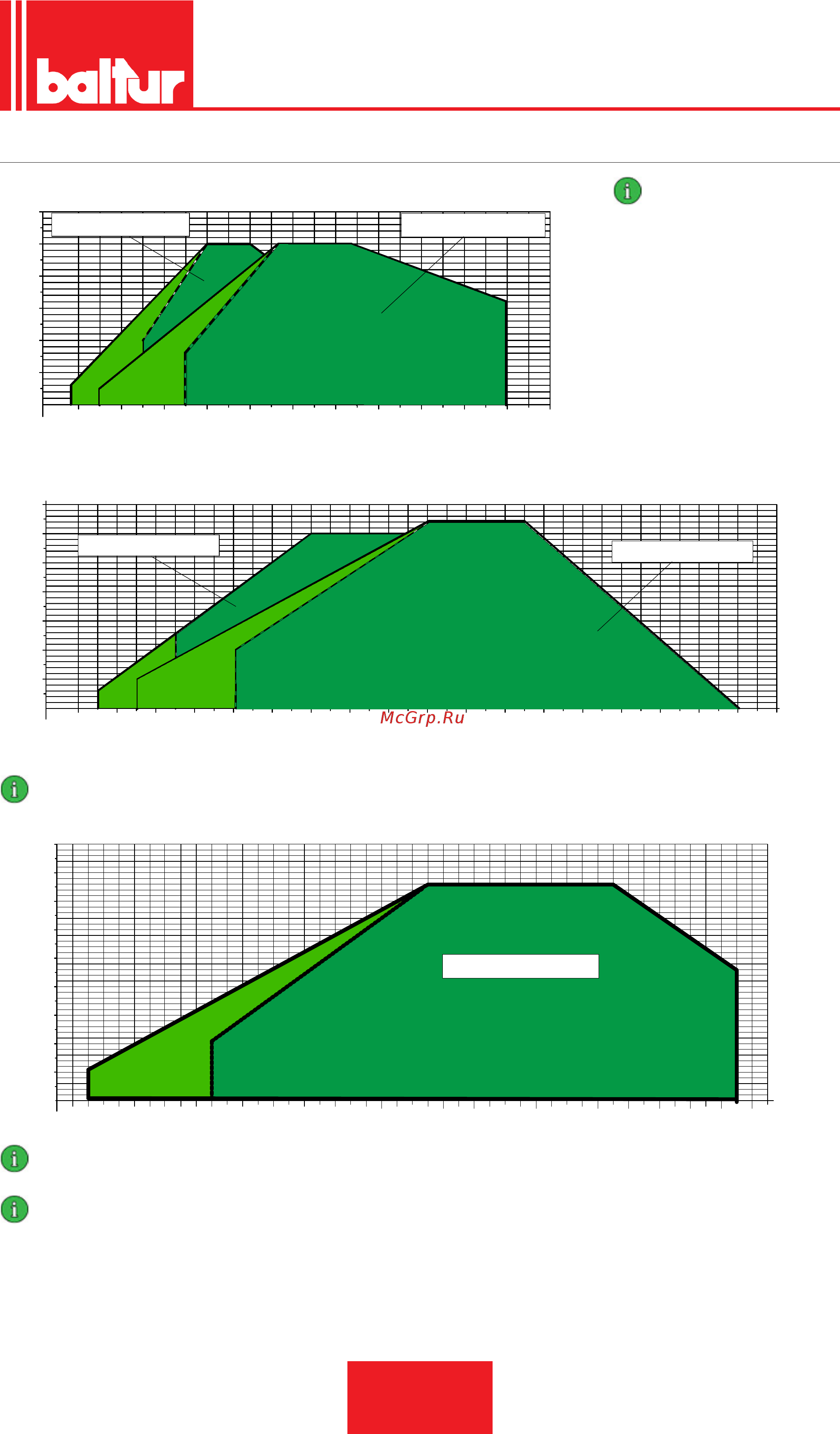

РАБОЧИЙ ДИАПАЗОН
2
4
6
8
0
10
12
400 500 600 700 800 900 1000 1100 1200 1300
hPa (mbar)
kW300200
TBML 80 MC - ME
0002922743A
TBML 120 MC - ME
ВНИМАНИЕ
Мин.тепловая мощность
TBML 80 gpl = 190 кВт
2
4
6
8
0
10
12
14
400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900
2000 2100
hPa (mbar)
kW300
TBML 160 MC - ME
0002922743B
TBML 200 MC - ME
ВНИМАНИЕ
Макс.тепловая мощность TBML 200 gpl = 1930 кВт
0002923141
hPa (mbar)
500
600
700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800
1900
2000
2100
2200 2300
2400 2500 2600 2700
0
2
4
6
8
10
12
14
16
18
kW
TBML 260 MC - ME
ВНИМАНИЕ
Тепловая мощность мин TBML 260 gpl = 700 кВт
ВНИМАНИЕ
Рабочие диапазоны получены на испытательных котлах, выполненных в соответствии с нормативом EN 267 в отношении
жидкого топлива норматива EN676 в отношении газообразного топлива. Эти диапазоны являются приблизительными при
подборе горелки к котлу. Для гарантирования исправной работы горелки размеры камеры сгорания должны соответствовать
требованиям действующих нормативов, в противном случае, обратитесь за помощью к изготовителю.
Горелка не должна работать за пределами допущенного диапазона.
