РУССКИЙ
30 / 58
0006160039_201707
РОЗЖИГ И РЕГУЛИРОВКА МЕТАНА
• Необходимо удалить воздух из газопроводной трубы,
приняв все необходимые меры предосторожности и открыв
двери и окна.
• Откройте патрубок на трубопроводе, расположенный
рядом с горелкой, а затем постепенно открывайте отсечные
краны газа.
Подождите, пока не почувствуете характерный запах газа,
после чего закройте вентиль.
• Дождитесь, чтобы газ, имеющийся в помещении, полностью
выветрился наружу. Снова подсоедините горелку к
газовому трубопроводу.
• Убедитесь, что в котле есть вода и что задвижки системы
открыты.
• Удостоверьтесь в отсутствии препятствий при выводе
дымовых газов через заслонки котла и заслонки дымохода.
• Необходимо убедиться в том, что напряжение соединяемой
электрической линии соответствует напряжению,
указанному производителем, и электрические соединения,
осуществленные на месте установки, выполнены
правильным образом в соответствии с предоставленной
электрической схемой.
• Убедитесь, что головка сгорания имеет достаточную
длину для погружения в топку на значение, установленное
изготовителем котла.
• Проверьте, чтобы устройство регулирования воздуха на
головке горения стояло в подходящем положении для
подачи требуемого объема топлива.
• Воздушный зазор между диском и головкой горения
должен быть значительно небольшим, чтобы подавалось
минимальное количество топлива.
• Увеличьте поток воздуха для горения при увеличении
расхода топлива.
• Смотрите главу «Регулировка воздуха на головке горения».
• Поместите манометр с подходящей шкалой отсчета
(если величина давления позволяет, используйте
прибор с водяным столбом;не прибегайте к стрелочным
инструментам, если речь идет о маленьких давлениях) к
штуцеру для замера давления на реле давления газа.
1
2
10 3
4 9
11
5

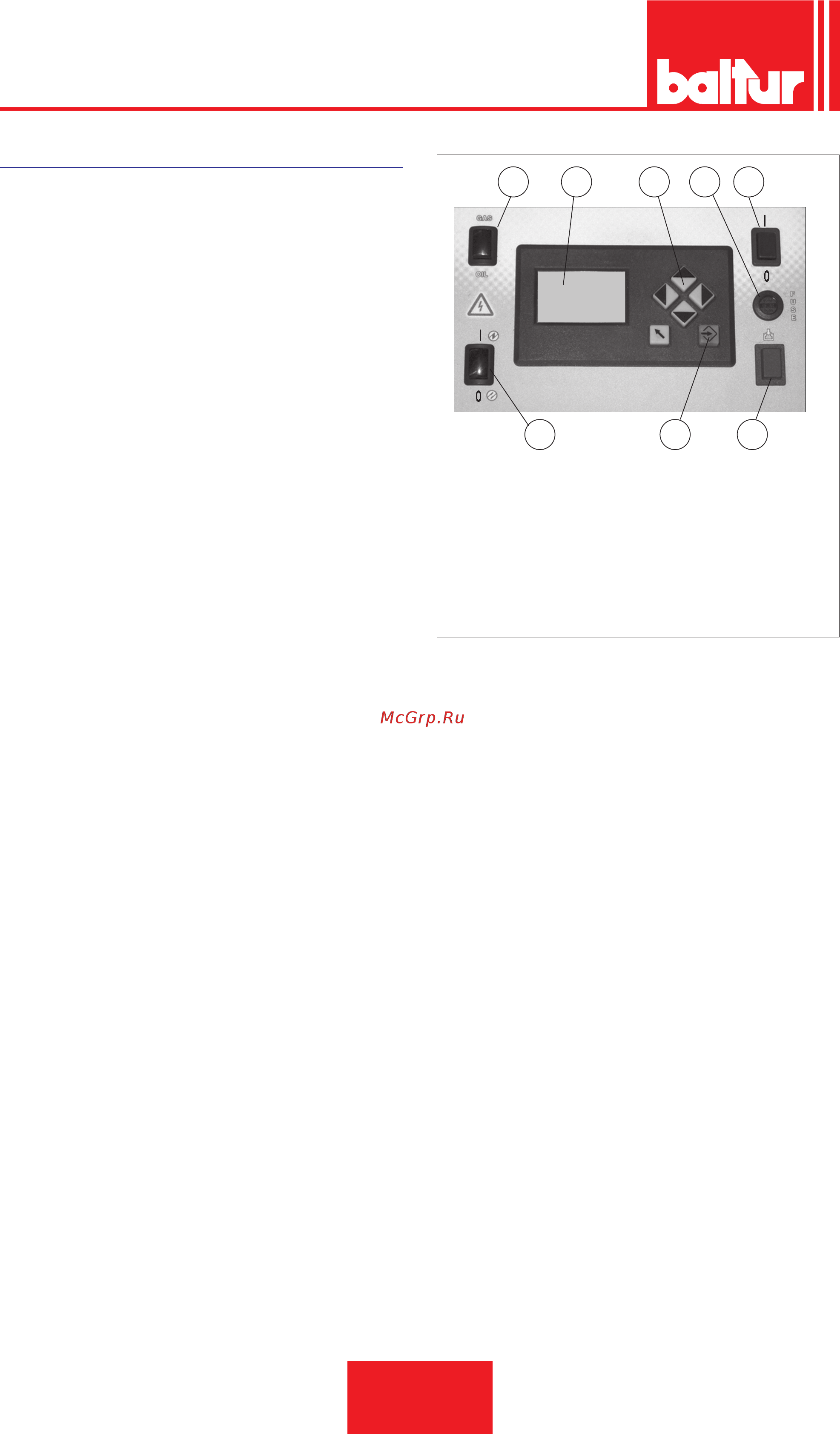

display_TBML_ME
1 Главный выключател ВКЛЮЧЕНО/ВЫКЛЮЧЕНО.
2 Выключатель линии термостатов
3 Дисплей
4 Кнопка разблокировки или СБРОСА
5 Плавкий предохранитель.
9 Кнопка загрузки топлива
10 Переключатель топлива.
11 Клавиатура программирования
