РУССКИЙ
10 / 58
0006160039_201707

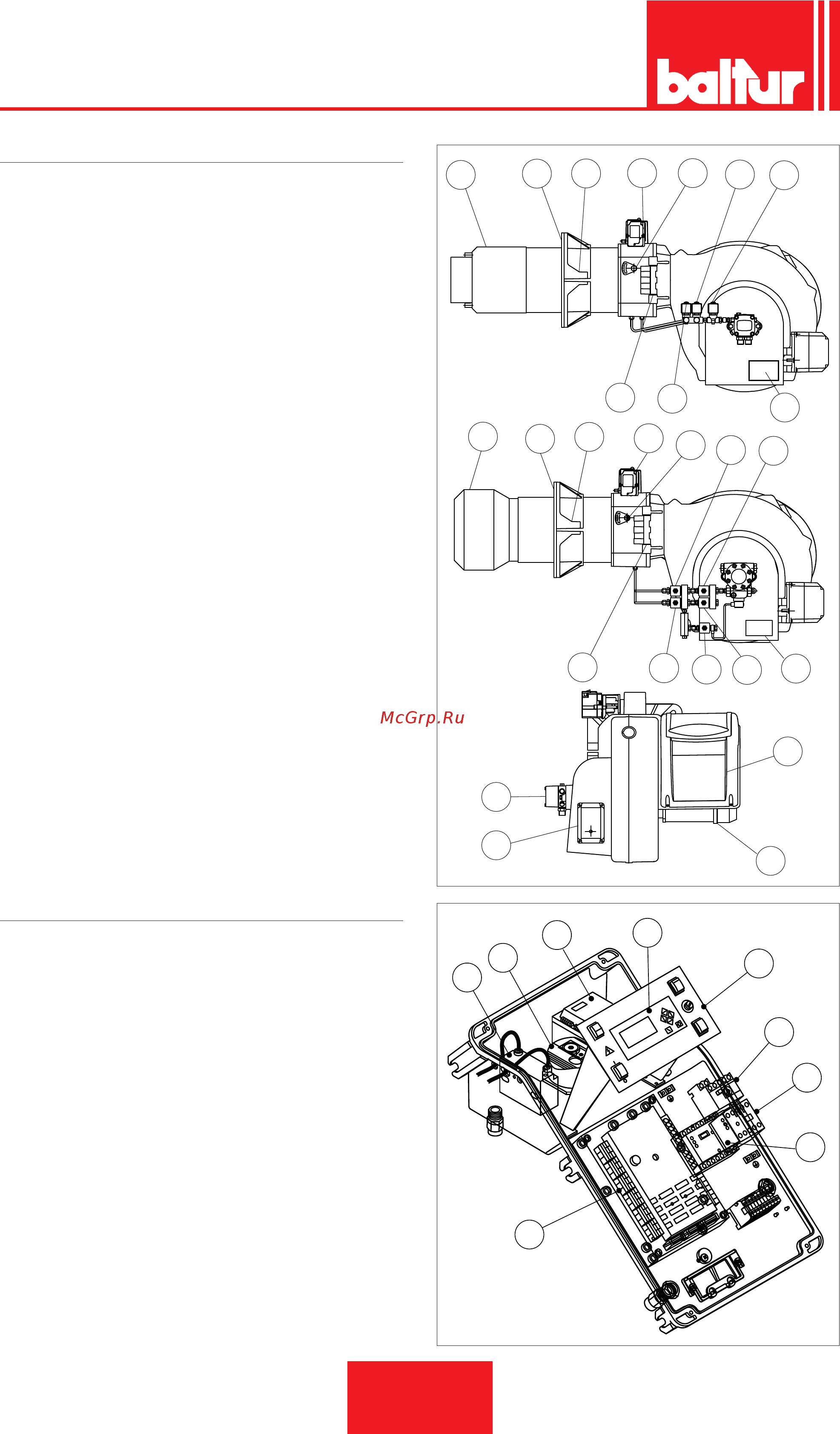

ОПИСАНИЕ КОМПОНЕНТОВ
1 Головка сгорания
2 Прокладка
3 Соединительный фланец горелки
4 Соединительный фланец газовой рампы
5 Устройство регулировки головки
6 Электромагнитный клапан 2-ой ступени
7 Предохранительный электроклапан
8 Электромагнитный клапан 1-ой ступени
9 Шарнир
10 Сервопривод регулировки воздуха/газа
11 Насос жидкого топлива
12 Электрический щит
13 Двигатель крыльчатки
14 Идентификационная табличка горелки
1 Байпасный электроклапан
8
9
1
2
3
4
6
7
5
12
13
11
10
0002570211N1
14
TBML 260/360 ME
1
2
3
4
8
7
5
9
14
7
15
6
ЭЛЕКТРИЧЕСКИЙ ЩИТ
1 Блок управления
2 Реле давления воздуха
3 Трансформатор розжига
4 Контактор двигателя
5 Термореле
6 Дисплей прибора
7 Электронный регулятор модуляции
8 Обзорная панель
9 Блок управления перехода на другой вид топлива
0002937820
3
2
1
8
5
4
7
6
9
