Wiesberg Steel 155 [24/48] Дверь топки регулировка от крытие закрытие

  





- Необходимо открывать дверцу при холодном котле во избе-

жание повреждений уплотнителя от термического шока.

- На изоляции дверцы после короткого периода эксплуата-

ции могут появиться трещины, но это ни в коем случае не

уменьшает ее изоляционные и эксплуатационные качества.

- В случае использования мазута с вязкостью 3÷5°Е или

более, необходимо произвести замену дверцы с уплотни

телем (поставляется по запросу) на дверцу с огнеупорной

прокладкой.









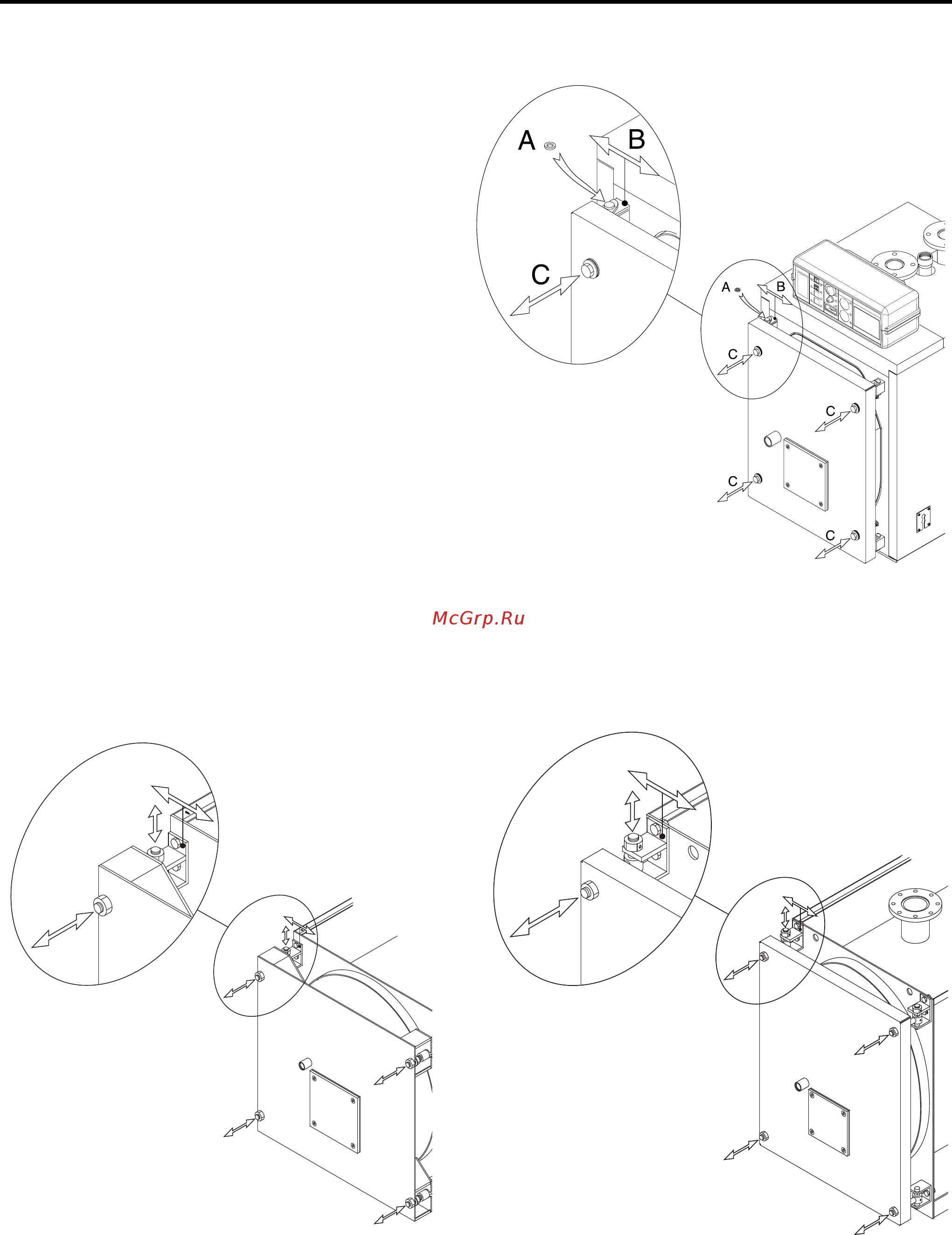

Во всех данных моделях навешивание и закрепление двери

производится согласно схеме, изображенной на рис

В данном случае дверь навешивается при помощи четырех оди

наковых петель.Две из них, установленные с левой стороны и

смонтированные со штифтом используются как обычные петли

для поворота двери (справа налево), в то время как две другие

дверь фиксируетсязуются для закрытия двери.

Далее при помощи четырех болтов.

Совершенно противоположные действия выполняются, когда не

обходимо навесить дверь, чтобы она открывалась слева направо.

Для выполнения этой операции достаточно поменять местами

штифты в петлях и установить их с соответствующей стороны.

Для дверей вышеуказанных моделей допускаются следующие

виды регулировки:

A) 



Данная регулировка может быть произведена только при помо-

щи прокладок соответствующей толщины под петли, на которых

поворачивается дверь.



Может быть осуществлена путем воздействия на гайку

штифта верхней петли, на которой поворачивается дверь.

B) Данная регулировка может быть

проведена путем ослабления и перемещения в сторону петель,

расположенных на передней панели котла.

C)  путем закручивания или отпускания

стопорных винтов.
