35
Руководство по установке
РУССКИЙ
steel 2750 - 3950
2
4
5
3
3
6
1
3
3
5
7

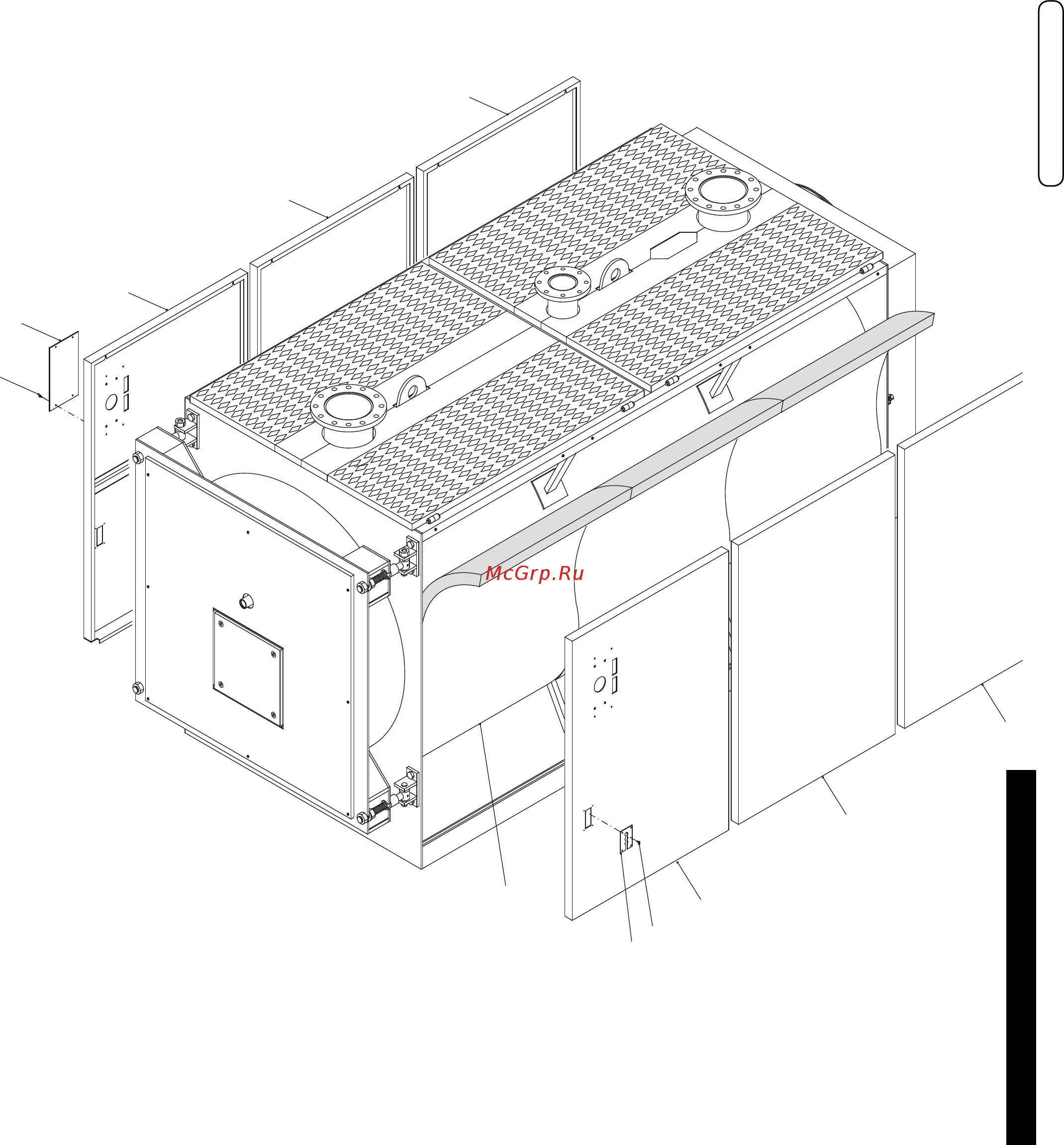

Последовательность монтажа
A) Установить теплоизоляцию корпуса котла (поз. 1) и соеди-
нить еe кромки при помощи эластичных зажимов (поз. 2),
поставляемых в коробке с аксессуарами, закрепив их с
внешней стороны.
Отрезать часть теплоизоляции таким образом, чтобы
открыть гильзы для датчиков.
B) Примечание:Для котла модели Steel 4000, кроме за-
дних панелей (поз. 3) (по 2 на сторону), поставляются
2 боковые панели длинной 400 мм, которые не видны
и должны монтироваться в задней части котла по
одной на каждую из сторон.
Развернуть левые боковые панели (поз. 2 и 3) таким об-
разом, чтобы их профили оказались внизу, и состыковать
их по верхнему краю, вставляя в винты, расположенные
на верхней продольной трубе.
Для того чтобы определить, какая панель является пра-
вой/левой, обратите внимание на расположение отвер-
стий на пульте управления, которые должны находиться
ближе к передней части обшивки.
Панель, закрывающая отверстия (поз. 4 уже установлена.
C) Развернуть правые боковые панели (поз. 6 и 3) таким об-
разом, чтобы их профили оказались внизу, и состыковать
их по верхнему краю, вставляя в винты, расположенные
на верхней продольной трубе.
D) Закрепить панель управления на верхней панели (поз. 6.
Приподнять крышку панели управления, предваритель-
но отвинтив два боковых болта при помощи отвертки
и направить в отверстия основания входящие провода
электропитания, а также исходящие провода датчиков.
E) Вставить датчики приборов в манжеты
, как показано на
рис. на стр.34, и подключить панель управления к элек-
тропитанию, к горелке, насосам, и т.д.
Закрыть крышку электрического щита.
Провести кабель горелки через боковую зажимную панель
проводов (поз. 7) со стороны его выхода и зафиксировать
кабель при помощи прилагаемого хомута.
Зафиксировать пластины (поз. 7) к боковым стенкам
обшивки.
F) Прикрепите наклейки с данными о котле и его установке
к боковой панели, предварительно обезжирив соответ-
ствующую часть растворителем.
Наклейки с данными находятся в конверте с с доку-
ментацией.
