Руководство по установке
РУССКИЙ
steel 1080 ÷ 2190
2
5
3a
3b
9
10
11
7
4a
5
1
4b
12

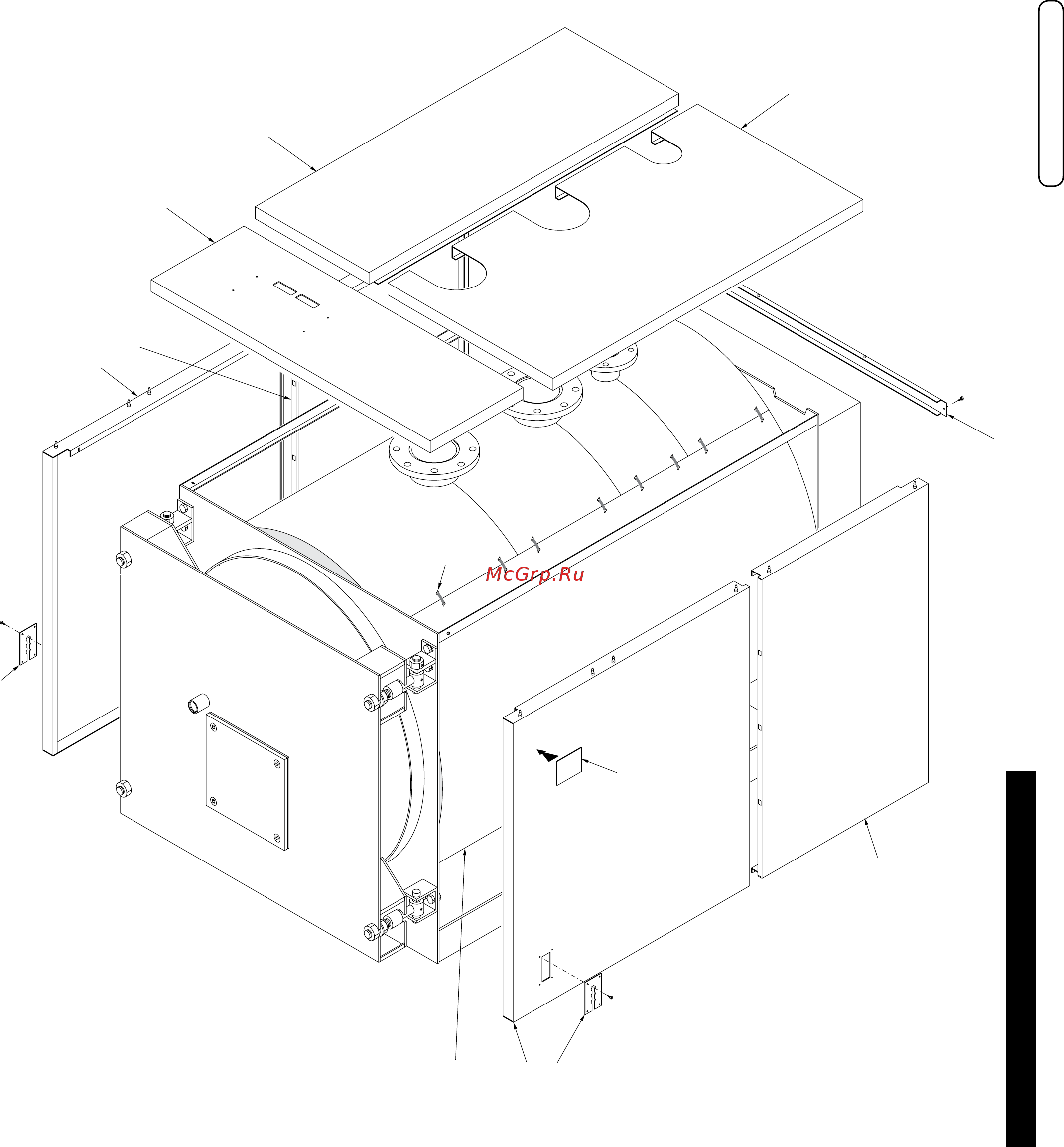

Последовательность монтажа
A) Установить теплоизоляцию корпуса котла (поз. 1) и соеди-
нить еe кромки при помощи эластичных зажимов (поз. 2),
поставляемых в коробке с аксессуарами, закрепив их с
внешней стороны.
Отрезать часть теплоизоляции таким образом, чтобы
открыть гильзы для датчиков.
B) Развернуть боковые панели (поз. За, Зb и 4а, 4b) таким
образом, чтобы их профили оказались внизу и соединить
их с прорезями, имеющимися в верхней панели корпуса
котла.
Для того чтобы определить, какая панель является пра-
вой/левой, обратите внимание на расположение отвер-
стий на зажимной панели для проводов (поз. 5):которые
должны находиться ближе к передней части обшивки.
C) Установить верхнюю заднюю часть обшивки (поз. 7).
D) Приподнять крышку панели управления, предваритель-
но отвинтив два боковых болта при помощи отвертки
и направить в отверстия основания входящие провода
электропитания, а также исходящие провода датчиков.
Присоединить панель управления к верхней панели
(поз. 9).
Положить верхнюю панель (поз. 9) в сборе с панелью
управления на боковые части кожуха.
E) Вставить датчики приборов в манжеты
, как показано на
рис.на стр.34, и подключить панель управления к элек-
тропитанию, к горелке, насосам, и т.д.
Закрыть крышку электрического щита.
Провести кабель горелки через боковую зажимную панель
проводов (поз. 5) со стороны его выхода и зафиксируйте
кабель при помощи прилагаемого хомута.
Зафиксировать пластины (поз. 5) к боковым стенкам
обшивки.
С обратной стороны котла аккуратно соединить выходя-
щие электрические кабели в связку при помощи прила-
гаемого зажима.
F) Установить верхние продольные панели (поз. 10 и 11),
соединив их по бокам.
G) Прикрепить наклейки с данными о котле и его установке
(поз.12) к боковой панели, предварительно обезжирив
необходимую часть растворителем.
Наклейки с данными находятся в конверте с с доку-
ментацией.
