Wiesberg Steel 155 [37/48] Руководство по установке
![Wiesberg Steel 155 [37/48] Руководство по установке](/views2/1591911/page37/bg25.png)
37
Руководство по установке
РУССКИЙ
steel 60 ÷ 273
steel 333 ÷ 621

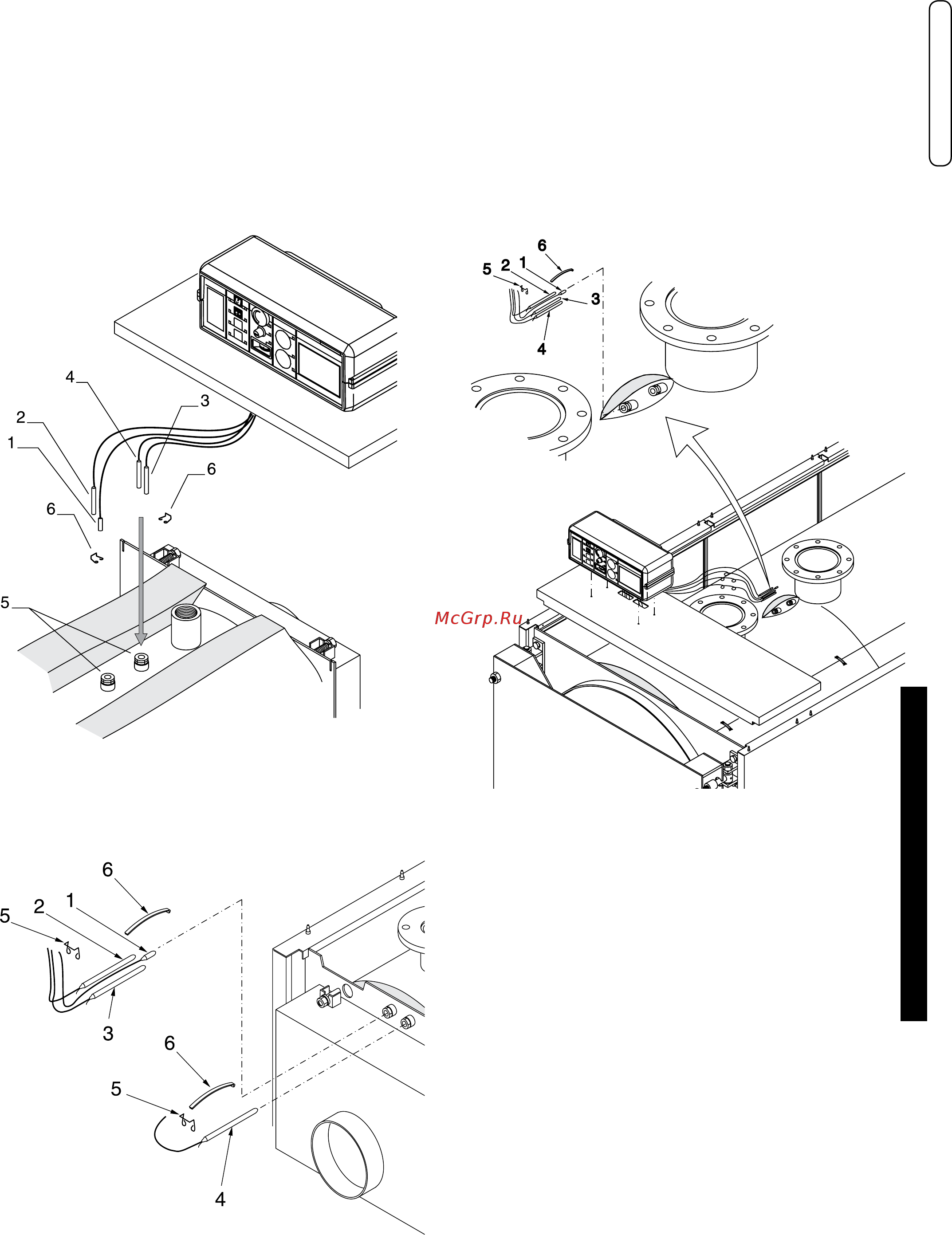

Последовательность установки датчиков.
Произвести установку датчиков в погружную гильзу, распо-
ложенную в верхней части котла (см. рис. 32):термометр
(поз.1), термостат рабочей температуры (поз. 2), предо-
хранительный термостат (поз. 3), термостат минимальной
steel 751 ÷ 3950
температуры (поз. 4).
Для улучшения контакта с котлом рекомендуется опустить
датчики на самое дно погружной гильзы. Далее установить
дугообразную пружину (поз. 6) и зафиксировать провода
датчиков при помощи пружины (поз. 5).
1 Датчик температуры.
2 Датчик рабочего термостата
3 Датчик предохранительного термостата
4 Датчик термостата минимальной температуры.
5 Погружные гильзы для датчиков
6 Пружина для фиксации проводов датчиков
