Последовательность монтажа

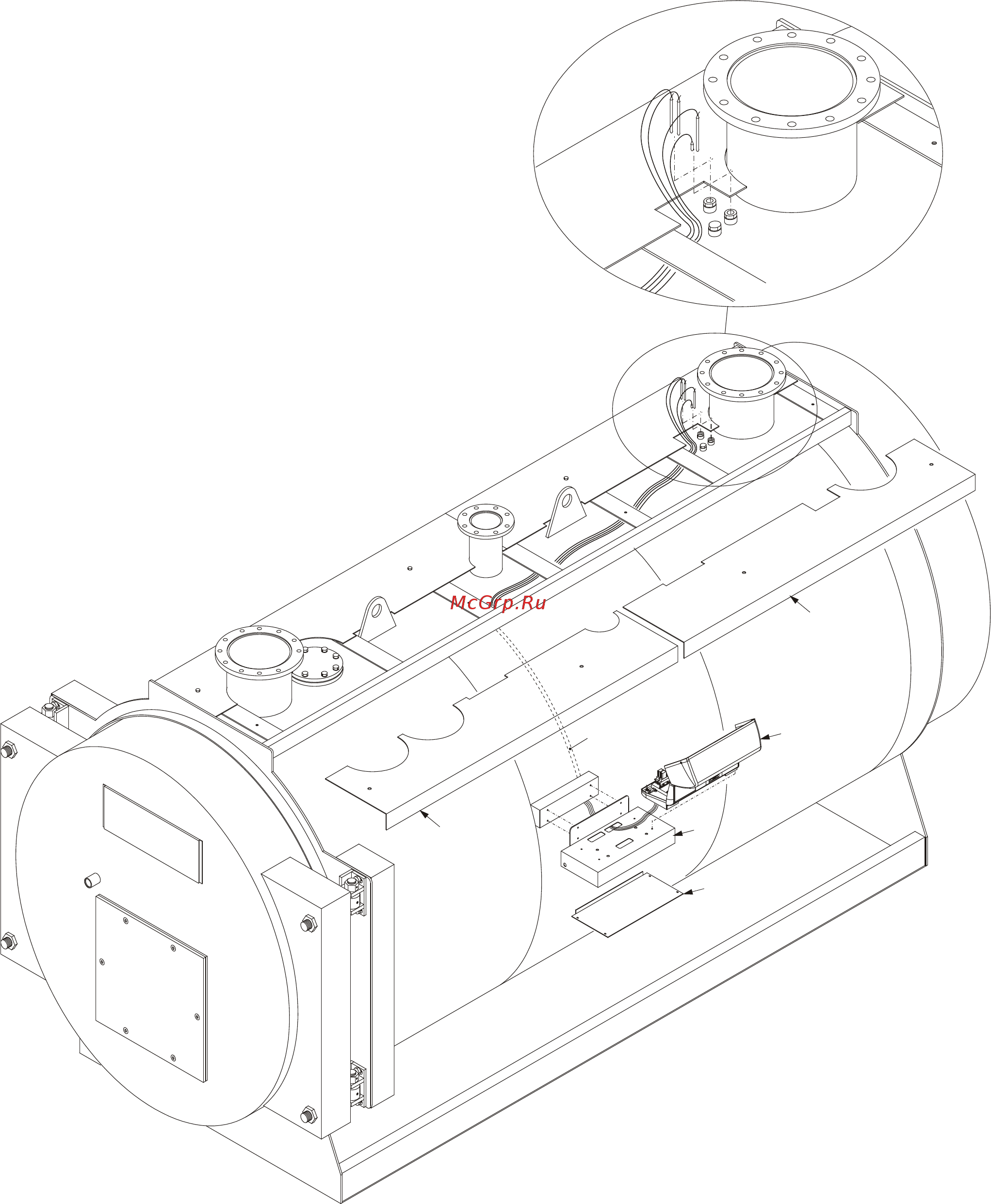

Котлы steel 4500 ÷ steel 7000 поставляются с уже установ-

ленной обшивкой, поэтому для установки панели управления

необходимо осуществить следующие действия:

A) Демонтировать верхние площадки с правой стороны

(поз. 1 и 2).

B) Закрепить опорный ящик панели управления к крепежной

скобе с правой стороны котла.

C) Демонтировать нижнюю крышку (поз. 4) с опорного ящика

панели управления.

Закрепить панель управления (поз. 5) к опорному ящику

(поз. 3.

D) Приподнять крышку панели управления, предваритель-

но отвинтив два боковых болта при помощи отвертки

и направить в отверстия основания входящие провода

электропитания, а также исходящие провода датчиков.

Вставить капилляры термостатических датчиков в пред-

назначенную для этого трубку, которая находится под

обшивкой (смотрите деталь “А”).

Обратите особое внимание на то, чтобы развернуть

капилляры и вставить датчики в две гильзы, вставив кон-

тактные пружины и заблокировав капилляры при помощи

фиксирующих пружин.

E) После осуществления электрических подключений за-

крыть панель управления и установить на место нижнюю

крышку опорного ящика.

F) Установить на место верхние площадки.
