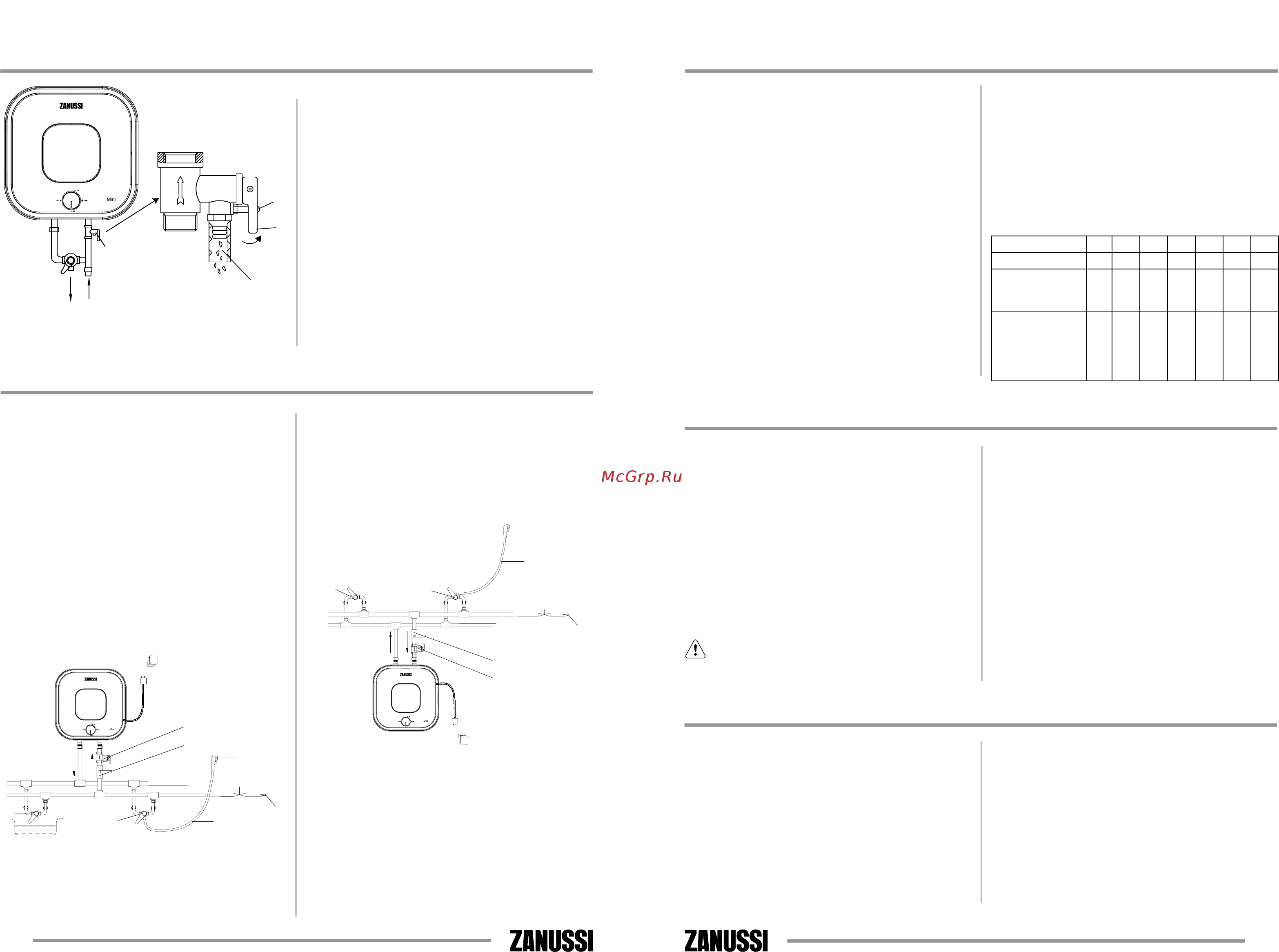

Zanussi ZWH/S 15 Mini U (Green) [10/19] Експлуатація

Для підключення водонагрівача до водопро-

воду застосовуються труби діаметром G1/2″.

Підключення зворотного запобіжного клапа-

на: клапан слід встановлювати в місці входу

холодної води (упевніться, що гнучка зливна

трубка встановлена, на отвір спуску тиску і

зливу води і спрямована донизу в спеціальний

дренаж для видалення води).

Щоб уникнути протікання при підключенні

трубопроводу на кінці різьбових з'єднань слід

встановити комплектні гумові прокладки

ущільнювачів.

Якщо необхідно реалізувати систему водо-

постачання на кілька водорозбірних точок,

використовуйте спосіб з'єднання (див. Мал. 4

та4 а).

Мал. 4:

Схема підключення до водопроводу моделей

Mini O

1 — Запобіжний зливний клапан

2 — Впускний клапан

3 — Душова насадка

4 — Гнучкий шланг

5 — Змішувач

6 — Додаткова точка водорозбору

7 — Кран на вході холодної води.

Мал. 4a:

Схема підключення до водопроводу моделей

Mini U

1 — Запобіжний зливний клапан

2 — Впускний клапан

3 — Душова насадка

4 — Гнучкий шланг

5 — Змішувач

6 — Додаткова точка водорозбору

7 — Кран на вході холодної води.

Підключення до електричної мережі

Всі водонагрівачі накопичувального типу

даної серії розраховані на підключення до

електричної мережі з однофазною напругою

220/230 В. Перед підключенням переконайте-

ся, що параметри електромережі в місці під-

ключення відповідають параметрам, зазначе-

ним на табличці з технічними даними приладу.

При установці водонагрівача слід дотримува-

тися діючих правил електробезпеки.

При установці водонагрівача у ванній кімнаті

або туалеті слід брати до уваги обмеження,

пов'язані з існуванням забороненого і захис-

ного обсягів.

Заборонений обсяг — це простір, обмежений

тангенціальними і вертикальними площина-

ми по відношенню до зовнішніх країв ванни,

унітазу або душового блоку і площиною, розта-

шованою над ними або над підлогою, якщо

сантехніка змонтована на підлозі, на висоті

2,25 м.

Захисний обсяг — це простір, обмежуючі гори-

зонтальні площини якого збігаються з пло-

щинами забороненого обсягу, а вертикальні

площини віддалені від відповідних площин

забороненого обсягу на 1 м.

Розраховані дані для міді

Вибір перетину кабелю (проводу) за потужні-

стю і довжині з міді, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8

I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Перетин струмо-

провідної жили,

мм

1 1 1,5 2,5 2,5 4 6

Максимально

допустима дов-

жина кабелю при

зазначеному пере-

різі, м

34,6 17,3 17,3 24,7 21,6 23 27

Підключення до водопроводу

Холодна вода

Га ряча вода

Підключення до водопроводу

Гаряча

вода

Холодна

вода

Мал. 3

1 Зливний запобіжний клапан.

2 Ручка зливу.

3 Гвинт фіксації ручки зливу.

4 Отвір для скидання тиску води (підключен-

ня дренажної трубки).

5 Трійник приєднання холодної води в бак і

змішувальний вузол.

Експлуатація

Наповнення водою

Після встановлення водонагрівача, закрийте

вхід гарячої води в квартиру, відкрийте вен-

тиль подачі холодної води. Відкрийте кран

гарячої води на змішувачі. Як тільки водо-

нагрівач наповниться, з нього потече вода,

закрийте кран гарячої води на змішувачі і

переконайтеся у відсутності протікання. У разі

невпевненості в тому, чи є у водонагрівачі

вода, не приєднуйте його до електромережі.

Підключення до електромережі

Увага:

Вставте вилку водонагрівача в розетку,

індикатор на панелі управління загориться

тільки коли ручка регулювання приладу

буде повернута від мітки off і почнеться

нагрів, коли нагрів закінчиться, індикатор

згасне.

Виставте за допомогою регулювання темпе-

ратури нагріву необхідний рівень нагріву води

від low до high. Мітка Eco  економічний режим,

відповідає температурі нагріву близько 50  55

°С. Нагрівання води відключається автома-

тично при досягненні заданої температури і

включається для підігріву автоматично. Якщо

Ви хочете відключити нагрів води і вимкнути

водонагрівач, вийміть вилку водонагрівача з

розетки.

Запобіжні заходи

Розетка електроживлення повинна бути

надійно заземлена. Номінальний струм

розетки повинен бути не нижче 10 А.

Розетка і вилка повинні завжди бути

сухими, щоб не допустити короткого зами-

кання в електричній мережі. Періодично

перевіряйте, чи щільно вилка вставлена

в розетку. Метод перевірки наступний:

вставте штепсель в розетку, через півго-

дини вимкніть водонагрівач і витягніть

вилку з розетки. Зверніть увагу, чи тепла

вилка на дотик. Якщо відчуваєте рукою,

що вона тепла (при температурі понад 50

°С), будь ласка, замініть розетку на іншу,

куди б вилка входила щільно. Це допо

може уникнути загоряння, пошкоджень

вилки або інших випадковостей в резуль-

таті поганого контакту.

2. Стіна, на яку встановлюється водона-

грівач, повинна бути розрахована на

навантаження, що вдвічі перевищує

загальну вагу водонагрівача, заповнено-

Zanussi ZWH/S 15 Mini U (Green) [10/19] Експлуатація
