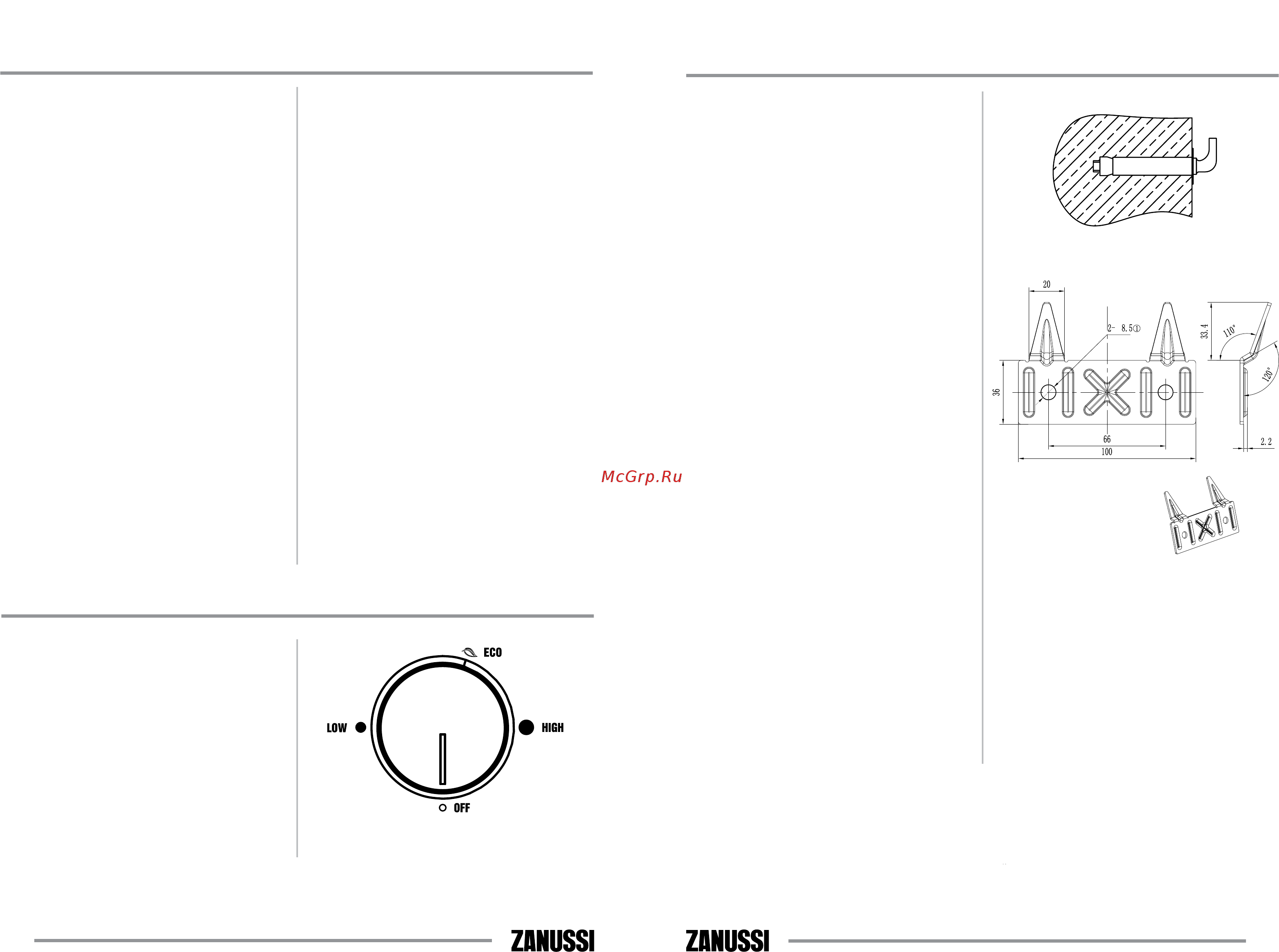

Zanussi ZWH/S 15 Mini U (Green) [3/19] Монтаж водонагревателя
![Zanussi ZWH/S 15 Mini O (Green) [3/19] Монтаж водонагревателя](/views2/1593030/page3/bg3.png)
4
5
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные
производителем, которые могут выдержать
вес наполненного водой водонагревателя. Не
устанавливайте водонагреватель на крепле-
ние, пока не убедитесь, что крепление уста-
новлено надежно. В противном случае, элек-
трический водонагреватель может упасть со
стены, что приведет к его повреждению или
может стать причиной серьезных травм. При
выборе мест под отверстия для крепежных
болтов удостоверьтесь, что с обеих сторон от
стен ванной комнаты или другого помещения
до корпуса водонагревателя имеется зазор
не менее 0,2 м, а со стороны подключения
труб не менее 0,5 м, для облегчения доступа
при проведении технического обслуживания
в случае необходимости.
В случае если в водонагреватель поступает
вода напрямую из скважин, колодцев или
водонапорных башен, для эксплуатации водо-
нагревателя обязательно нужно использовать
фильтр грубой очистки, для поступающей в
водонагреватель, холодной воды.
Фильтр грубой очистки можно приобрести в
специализированных магазинах.
Если фильтр грубой очистки не установлен,
гарантия на изделие не распространяется.
Электрический водонагреватель следует уста-
навливать на твердую вертикальную поверх-
ность (стену).
После выбора места монтажа определите место
под два крепежных болта с крюками (в зависи-
мости от спецификаций выбранного изделия).
Проделайте в стене два отверстия необходимой
глубины, соответствующие размеру крепежных
болтов, вставьте винты, поверните крюк вверх,
плотно затяните гайки, а затем установите на
него электрический водонагреватель. Если в
комплекте есть монтажная планка, установите
ее в соответствии с выше изложенными требо-
ваниями, и навесьте водонагреватель на планку
(см. рис. 2)
.
Крепежный шуруп для монтажа
Монтажная планка размеры, мм
ø
Рис. 2
Если ванная комната слишком мала для уста-
новки водонагревателя, он может быть уста-
новлен в любом другом помещении, защищен-
ном от попадания прямых солнечных лучей
и дождя. Однако для сокращения тепловых
потерь в трубопроводе водонагреватель сле-
дует устанавливать как можно ближе к месту
использования воды.
Панель управления
1. Индикатор нагрева
2. Ручка регулировки температуры
OFF — метка соответствует минимальной
температуре воды в водонагревателе
(отключение нагрева).
LOW — метка соответствует минимальной
температуре нагрева воды в водона-
гревателе (включение нагрева).
ECO — метка экономичного режима соответ-
ствует температуре нагрева воды в
водонагревателе около5055 °С.
HIGH — метка справа соответствует макси-
мальной температуре нагрева воды в
водонагревателе (75°С).
Краткое описание водонагревателя
1. Автоматический контроль температуры
воды:
Открыв кран с горячей водой на смесителе
на выходе водонагревателя, на вход начи-
нает поступать холодная вода, заполняя
внутренний бак. Вода в баке смешивает-
ся и ее температура понижается. Датчик
термостата реагирует на понижение темпе-
ратуры воды, автоматически включается
нагревательный элемент (ТЭН) и подогре-
вает воду до заданной ранее температуры.
Когдатемпература достигнет заданной вели-
чины, ТЭН автоматически отключается.
2. Три уровня защиты водонагревателя:
• защита от сухого нагрева;
• защита от перегрева;
• защита от превышающего норму гидрав-
лического давления.
3. Стальные внутренние резервуары со специ-
альным защитным покрытием выполнены
по передовому методу электростатической
сухой эмалировки.
Свойства эмали:
• повышенная адгезивная способность и
высокая пластичность (закалена при тем-
пературе 850 °С);
• расширяется или сжимается при перепа-
дах температур в той же пропорции, что
и стенки внутреннего бака, не образуя
микротрещин, в которых может возник-
нуть очаг коррозии.
4. Тепловой нагревательный элемент (ТЭН),
надежен и безопасен в эксплуатации, имеет
долгий срок службы.
5. Экономичный режим (Еco) на панели управ-
ления обеспечивает:
• нагрев воды в водонагревателе до ком-
фортной температуры, около 5055 °С;
• предотвращает образование накипи;
• увеличивает ресурс работы водонагрева-
теля.
6. Внутренняя теплоизоляция позволяет
эффективно сохранять температуру нагре-
той воды, сводит к минимуму теплопотери и
снижает энергопотребление водонагревате-
ля.
7. Встроенный температурный регулятор:
обеспечивает постоянный и надежный кон-
троль температуры воды в водонагревате-
ле.
8. Диапазон регулировки температуры нагре-
ва воды от 30 °С до 75 °С. Температура нагре-
ва регулируется слева направо (по часовой
стрелке). От минимума (low) к экономичному
режиму (ECO) 5055 °С до максимума (high).
9. Простая и удобная эксплуатация и обслужи-
вание водонагревателя.
