Zanussi ZWH/S 15 Mini U (Green) [4/19] Подключение к водопроводу

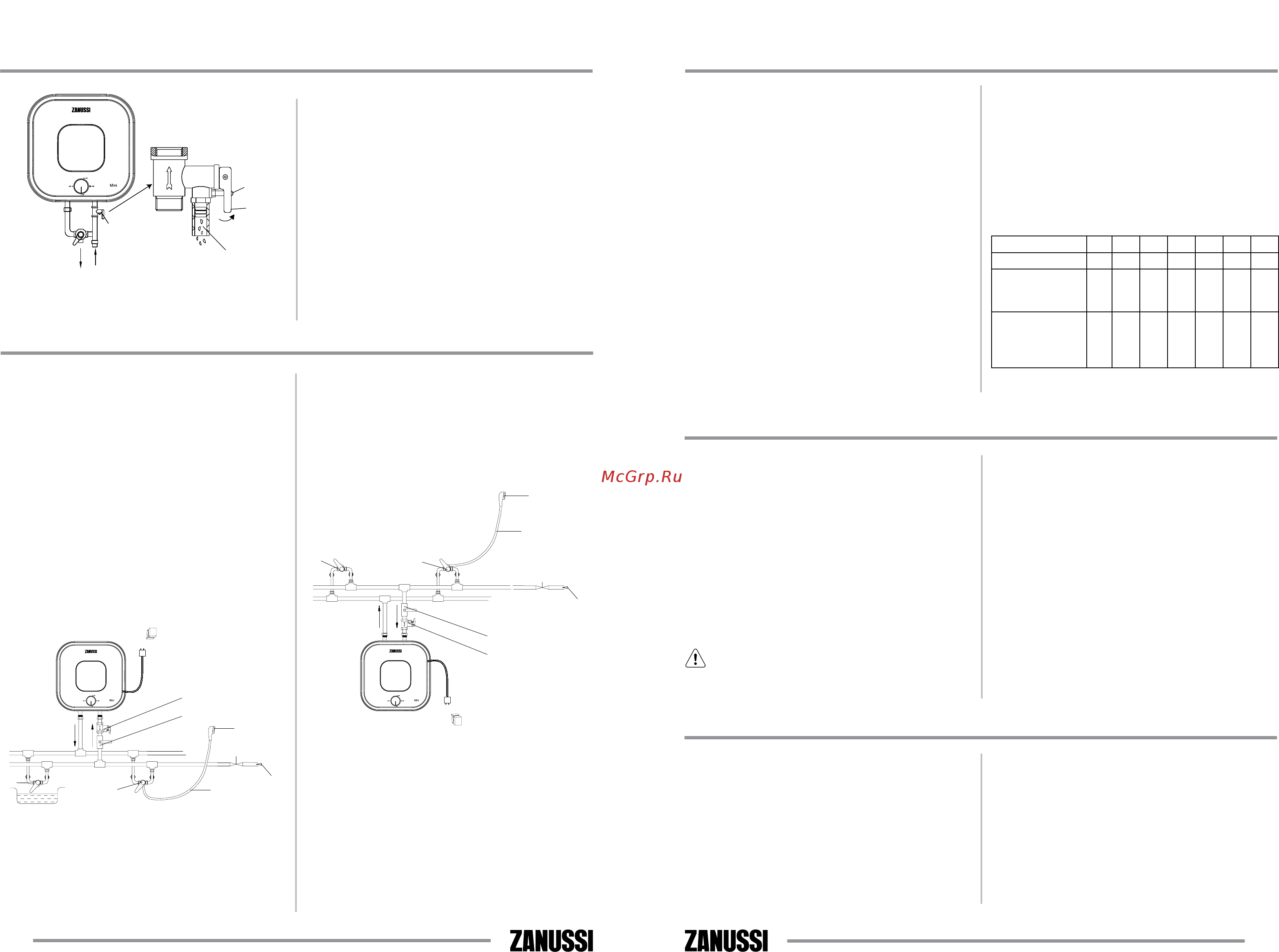

![Zanussi ZWH/S 15 Mini U (Green) [4/19] Подключение к водопроводу](/views2/1593030/page4/bg4.png)
6
7
Для подключения водонагревателя к водо-
проводу применяются трубы диаметром G1/2″.
Подключение обратного предохранительного
клапана: клапан следует устанавливать в
месте входа холодной воды (удостоверьтесь,
что гибкая сливная трубка установлена, на
отверстие спуска давления и слива воды и
направлена вниз в специальный дренаж для
удаления воды).
Во избежание протечек при подключении тру-
бопровода на концы резьбовых соединений
следует установить комплектные резиновые
уплотнительные прокладки.
Если необходимо реализовать систему водо-
снабжения на несколько водоразборных
точек, используйте способ соединения (см.
рис. 4 и4 а).
Рис. 4:
Схема подключения к водопроводу моделей
Mini O
1 — Предохранительный сливной клапан
2 — Впускной клапан
3 — Душевая насадка
4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на входе холодной воды.
Рис. 4a:
Схема подключения к водопроводу моделей
Mini U
1 — Предохранительный сливной клапан
2 — Впускной клапан
3 — Душевая насадка
4 — Гибкий шланг
5 — Смеситель
6 — Дополнительная точка водоразбора
7 — Кран на входе холодной воды.
Подключение к электрической сети
Все водонагреватели накопительного типа
данной серии рассчитаны на подключение к
электрической сети с однофазным напряжени-
ем 220/230 В. Перед подключением убедитесь,
что параметры электросети в месте подклю-
чения соответствуют параметрам, указанным
на табличке с техническими данными прибора.
При установке водонагревателя следует
соблюдать действующие правила электробе-
зопасности.
При установке водонагревателя в ванной ком-
нате или туалете следует принимать во внима-
ние ограничения, связанные с существовани-
ем запрещенного и защитного объемов.
Запрещенный объем — это пространство,
ограниченное тангенциальными и вертикаль-
ными плоскостями по отношению к внешним
краям ванны, унитаза или душевого блока и
плоскостью, расположенной над ними или
над полом, если сантехника смонтирована на
полу, на высоте 2,25 м.
Защитный объем — это пространство, ограни-
чивающие горизонтальные плоскости кото-
рого совпадают с плоскостями запрещенного
объема, а вертикальные плоскости отстоят от
соответствующих плоскостей запрещенного
объема на 1 м.
Рассчитанные данные для меди
Выбор сечения кабеля (провода) по мощности
и длине из меди, U = 220 B, одна фаза
Р, кВт 1 2 3 3,5 4 6 8
I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4
Сечение токопро-
водящей жилы,
мм
2
1 1 1,5 2,5 2,5 4 6
Максимально
допустимая длина
кабеля при указан-
ном сечении, м
34,6 17,3 17,3 24,7 21,6 23 27
Подключение к водопроводу
6
1
5
7
2
3
4
Холодная вода
1
7
2
3
5
6
4
Холодная вода
Го рячая вода
Подключение к водопроводу
Горячая
вода
Холодная
вода
1
4
2
3
Рис. 3
1 Сливной предохранительный клапан.
2 Ручка слива.
3 Винт фиксации ручки слива.
4 Отверстие для сброса давления воды (под-
ключения дренажной трубки).
5 Тройник подсоединения холодной воды в
бак и смесительный узел.
Эксплуатация
Наполнение водой
После установки водонагревателя, закройте
вход горячей воды в квартиру, откройте вен-
тиль подачи холодной воды. Откройте кран
горячей воды на смесителе. Как только водо-
нагреватель наполнится, из него потечет вода,
закройте кран горячей воды на смесителе и
убедитесь в отсутствии протечек. В случае
неуверенности в том, есть ли в водонагрева-
теле вода, не подключайте его к электросети.
Подключение к электросети
Внимание:
Вставьте вилку водонагревателя в розетку,
индика тор на панели управления загорится
только когда ручка регулировки прибора
будет повернута от метки off и начнется
нагрев, когда нагрев закончится, индикатор
погаснет.
Выставьте с помощью регулировки темпера-
туры нагрева необходимый уровень нагрева
воды от low до high. Метка Eco – экономичный
режим, соответствует температуре нагрева
около 50 – 55°С. Нагрев воды отключается
автоматически при достижении заданной тем-
пературы и включается для подогрева авто-
матически. Если Вы хотите отключить нагрев
воды и выключить водонагреватель, выньте
вилку водонагревателя из розетки.
Меры предосторожности
1.
Розетка электропитания должна быть
надежно заземлена. Номинальный
ток розетки должен быть не ниже 10 А.
Розетка и вилка должны всегда быть сухи-
ми, чтобы не допустить короткого замыка-
ния в электрической сети. Периодически
проверяйте, плотно ли вилка вставлена
в розетку. Метод проверки следующий:
вставьте сетевую вилку в розетку, через
полчаса выключите водонагреватель и
вытащите вилку из розетки. Обратите
внимание, теплая ли вилка на ощупь. Если
чувствуете рукой, что она теплая (при
температуре свыше 50°С), пожалуйста,
замените розетку на другую, куда бы
вилка входила плотно. Это поможет избе
-
жать возгорания, повреждений вилки или
других случайностей в результате плохого
контакта.
