3
Инструкция по эксплуатации водонагревателя серии ZWH/S Mini
Мы благодарим Вас за сделанный выбор!
Вы выбрали первоклассный продукт от
Zanussi, который, мы надеемся, доставит Вам
много радости в будущем. Zanussi стремится
предложить как можно более широкий ассор-
тимент качественной продукции, который
сможет сделать Вашу жизнь еще более удоб-
ной. Вы можете увидеть несколько примеров
на сайте www.easy-comfort.ru.
Внимательно изучите данное руководство,
чтобы правильно использовать Ваш новый
водонагреватель и наслаждаться его преи-
муществами. Мы гарантируем, что он сделает
Вашу жизнь намного комфротнее, благодаря
легкости в использовании. Удачи!
Содержание
Общая информация 3
Комплектация 3
Краткое описание водонагревателя 3
Панель управления 4
Монтаж водонагревателя 5
Подключение к водопроводу 6
Подключение к электрической сети 7
Эксплуатация 7
Меры предосторожности 7
Устранение неполадок 9
Технические характеристики 9
Уход и техническое обслуживание 10
Схема электрических соединений 11
Утилизация 12
Гарантия 12
Дата изготовления 12
Транспортировка и хранение 12
Сертификация 13
Гарантийный талон 26
Проведение ТО 30
Га р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я в
с о о т в е т с т в и и с г а р а н т и й н ы м и о б я з а т е л ь с т в а
м и , п е р е ч и с л е н н ы м и в г а р а н т и й н о м т а л о н е .
АДРЕСА СЕРВИСНЫХ ЦЕНТРОВ ВЫ МОЖЕТЕ
НАЙТИ НА САЙТЕ WWW.EASY-COMFORT.RU
ИЛИ У ВАШЕГО ДИЛЕРА.
Примечание:
В тексте данной инструкции электриче-
ский водонагреватель может иметь такие
технические названия, как: водонагрева-
тель, прибор, устройство и пр.
Общая информация
Электрический водонагреватель накопи-
тельного типа предназначен для нагрева
поступающей из водопровода холодной воды.
Применяется исключительно в бытовых
целях, вода из водонагревателя не предназна-
чена для питья и приготовления пищи.
Установка и первый запуск водонагревателя
должны производиться квалифицированным
специалистом, который может нести ответ-
ственность за правильность установки и дать
рекомендации по использованию водонагре-
вателя.
При подключении должны быть соблюдены
действующие стандарты и правила.
Перед установкой водонагревателя удосто-
верьтесь, что заземляющий электрод розетки
должным образом заземлен. В случае отсут-
Электрический водонагреватель накопитель-
ного типа укомплектован основными элемен-
тами для установки и подключения.
В комплект водонагревателей Mini входит:
• водонагреватель со шнуром питания
1шт.;
• предохранительный клапан 1 шт.;
ствия заземляющего электрода в розетке
необходимо заземлить водонагреватель
отдельным заземляющим проводом к выводу
заземления на крепеже фланца нагреватель-
ного элемента. В случае отсутствия заземле-
ния запрещается осуществлять установку и
эксплуатацию изделия.
Внимание:
Запрещается применять переносные
розетки.
Внимание:
Неправильная установка и эксплуатация
электрического водонагревателя может
привести к несчастным случаям или иму-
щественному ущербу.
Краткое описание водонагревателя
Комплектация
• пластиковый дюбель 2 шт.;
• шуруп 2 шт.;
• монтажная планка для настенного
крепежа 1 шт.;
• инструкция пользователя 1 шт.;
• гарантийный талон (в инструкции) 1 шт.;
• монтажный шаблон 1 шт.
Mini

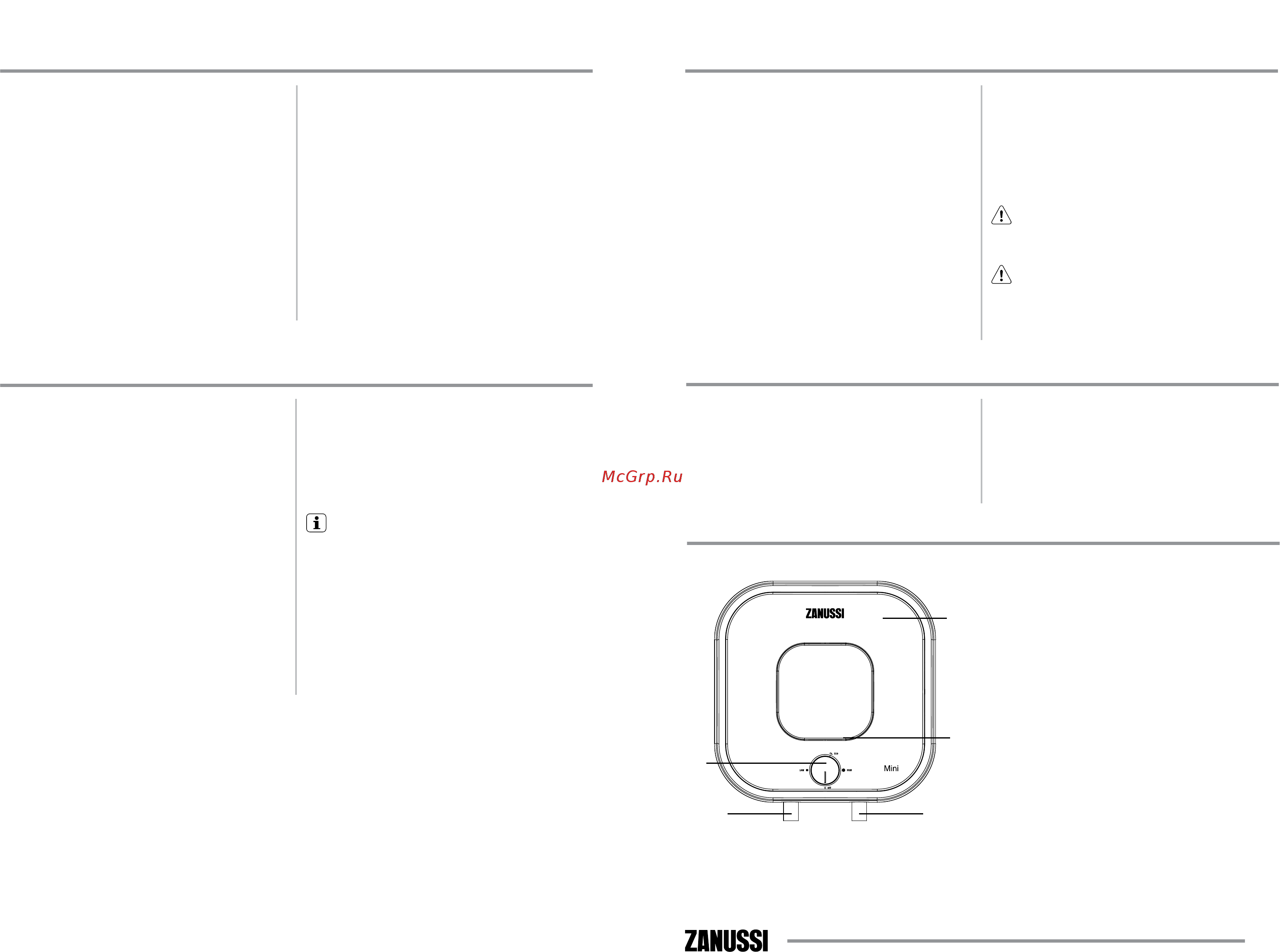

Рис. 1.
1
5
34
2
1 — Корпус
2 — Панель управления
3 — Вход холодной воды
4 — Выход горячей воды
5 — Индикатор нагрева (индикатор горит когда
происходит нагрев, когда нагрев отключа-
ется, индикатор гаснет)
Содержание
