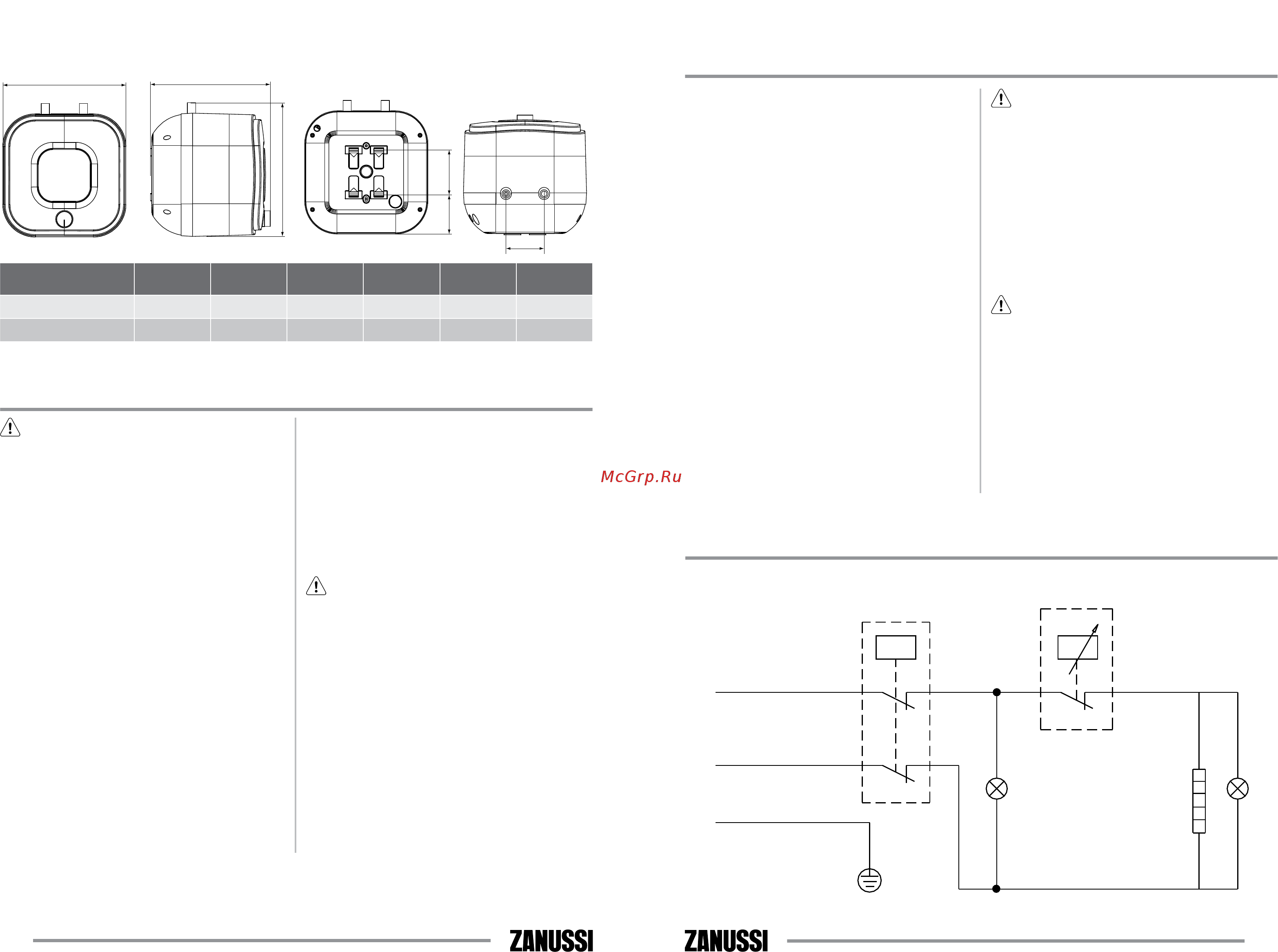

Zanussi ZWH/S 15 Mini U (Green) [12/19] Габаритні розміри
![Zanussi ZWH/S 15 Mini U (Green) [12/19] Габаритні розміри](/views2/1593030/page12/bgc.png)
22
23
Догляд та технічне обслуговування
Увага:
Перед обслуговуванням завжди відключайте
його від електричної мережі.
Для забезпечення тривалого терміну служби
і збереження діючої гарантії на внутрішню
водовмісну ємність необхідно не пізніше, ніж
через рік після початку експлуатації провести
технічне обслуговування силами кваліфікованих
фахівців, які мають включати в себе обов'язкову
перевірку наявності накипу на ТЕНі і внутрішній
порожнині водомісткої ємності, а так само стан
магнієвого анода. У разі 30% і більше зносу
магнієвого анода анод необхідно замінити на
новий, рекомендований виробником. За резуль-
татами огляду водонагрівача при першому
технічному обслуговуванні, встановлюється
періодичність регулярного, технічного обслуго-
вування, якого необхідно дотримуватися протя-
гом всього періоду експлуатації приладу. У разі
зміни адреси експлуатації приладу, а так само
виявлених в результаті чергового технічного
обслуговування змін умов експлуатації (якість
води), регулярність технічного обслуговування
може бути переглянута. Підтвердженням прове-
дення технічного обслуговування є заповнений
пункт в таблиці проведених ТО.
У регіонах з особливо жорсткою водою, з
водою, що включає в себе корозійно активні
домішки, або водою, що не відповідає діючим
нормам ДСТУ, може знадобитися частіше
проводити таку перевірку. Для цього потрібно
отримати відповідну інформацію у фахівця або
прямо на підприємстві, що забезпечує водо
-
постачання! У разі, якщо не було проведено
технічне обслуговування, або при повному зносі
/ відсутності магнієвого аноду у водонагрівачі
гарантійні зобов'язання на водонагрівач анулю-
ються.
Увага:
Накопичення накипу на ТЕНі та наявність
осаду у внутрішньому баку може привести
до виходу з ладу водонагрівача і є підста-
вою, для відмови в гарантійному обслуго-
вуванні. Регулярне технічне обслуговуван-
ня, є профілактичним заходом і не входить
до гарантійних зобов'язань.
В забороненому просторі не дозволяється вста-
новлювати вимикачі, розетки і освітлювальні
прилади. У захисному просторі установка вими-
качів забороняється, однак, можна встановлю-
вати розетки із заземленням. (див. визначення
захисного і забороненого обсягів (просторів) на
стор. 6 і 7.
Водонагрівач слід встановлювати за межами
забороненого обсягу, щоб на нього не потрапля-
Габаритні розміри
A
B
C
E F
G
A, мм B, мм C, мм E, мм F, мм G, мм
ZWH/S 10 Mini O/U 324 315 324 128 99 100
ZWH/S 15 Mini O/U 368 340 368 164 102 100
Догляд та технічне обслуговування
ли струмені води.
Підключення приладу до електромережі повин-
но бути здійснено через виділену розетку із
заземленням, підключену до індивідуального
автоматичного вимикача в розподільному щиті.
Для забезпечення безпеки роботи водонагріва-
ча повинен бути встановлений автомат від-
повідного номіналу.
Підключення до електромережі повинно вклю-
чати в себе заземлення. Штепсель водонагріва-
ча зі спеціальним роз'ємом для заземлення
слід вставляти тільки в розетку, що має від-
повідне заземлення.
Регулятор температури нагріву. Положення
high: максимальний нагрів. Положення low: міні-
мальний нагрів.
При щоденному використанні рекомендується
тримати водонагрівач включеним в мережу,
оскільки термостат включає нагрів тільки тоді,
коли це потрібно для підтримки заданої темпе-
ратури.
Злив води. З водонагрівача слід повністю злити
воду, якщо він не буде використовуватися про-
тягом тривалого часу або температура в примі-
щенні, де він встановлений може опуститися
нижче 0 °С. Злив можна зробити за допомогою
запобіжного клапана, при цьому можливо під-
тікання зпід штока клапана.
Увага:
Для зливу можна передбачити трійник з
вентилем між клапаном і втулкою.
Перед зливом води з водонагрівача не забудь-
те:
• від'єднати його від мережі;
• закрити вентиль входу води;
• відкрити кран гарячої води.
Регулярно проводьте технічне обслуговування
вашого водонагрівача за допомогою фахівців
авторизованого сервісного центру.
Увага:
Ні в якому разі не знімайте кришку водона-
грівача, не відключивши попередньо його від
електромережі.
Гарантійне обслуговування здійснюється від-
повідно до гарантійних зобов'язань, перерахо-
ваних в гарантійному талоні. Виробник залишає
за собою право на внесення змін в конструкцію
і характеристики приладу, без попереднього
повідомлення.
Термін служби водонагрівача становить 8 років.
Схема електричних з'єднань
E
N
L
Q
Q
Нагрівальний елемент
Світовий індикатор нагріву
Температурний
контроль
Термостат
Індикатор
роботи
Коричневий
Синій
Жовто-зелений
