UA
LED-екран (SHIELD)
Якщо світиться світлодіод „SHIELD“, йдеться про STP-кабель
(екранований кабель вита пара). Якщо світлодіод „SHIELD“
не світиться, йдеться про UTP-кабель (неекранований кабель
вита пара) або про порушення цілісності екрануючого обплетення
STP-кабелю (екранований кабель вита пара).
Технічні дані
Довжина кабелю max.
300 м
Живлення
4 ґудзикових елементів
живлення LR44 1,5 В
Температура зберігання -10°C ... 70°C
Робоча температура
0°C ... 40°C
Розміри (Ш x В x Г) 28 x 106 x 25 мм
Маса (з батарейки)
52 г
Право на технічні зміни збережене. 01.16

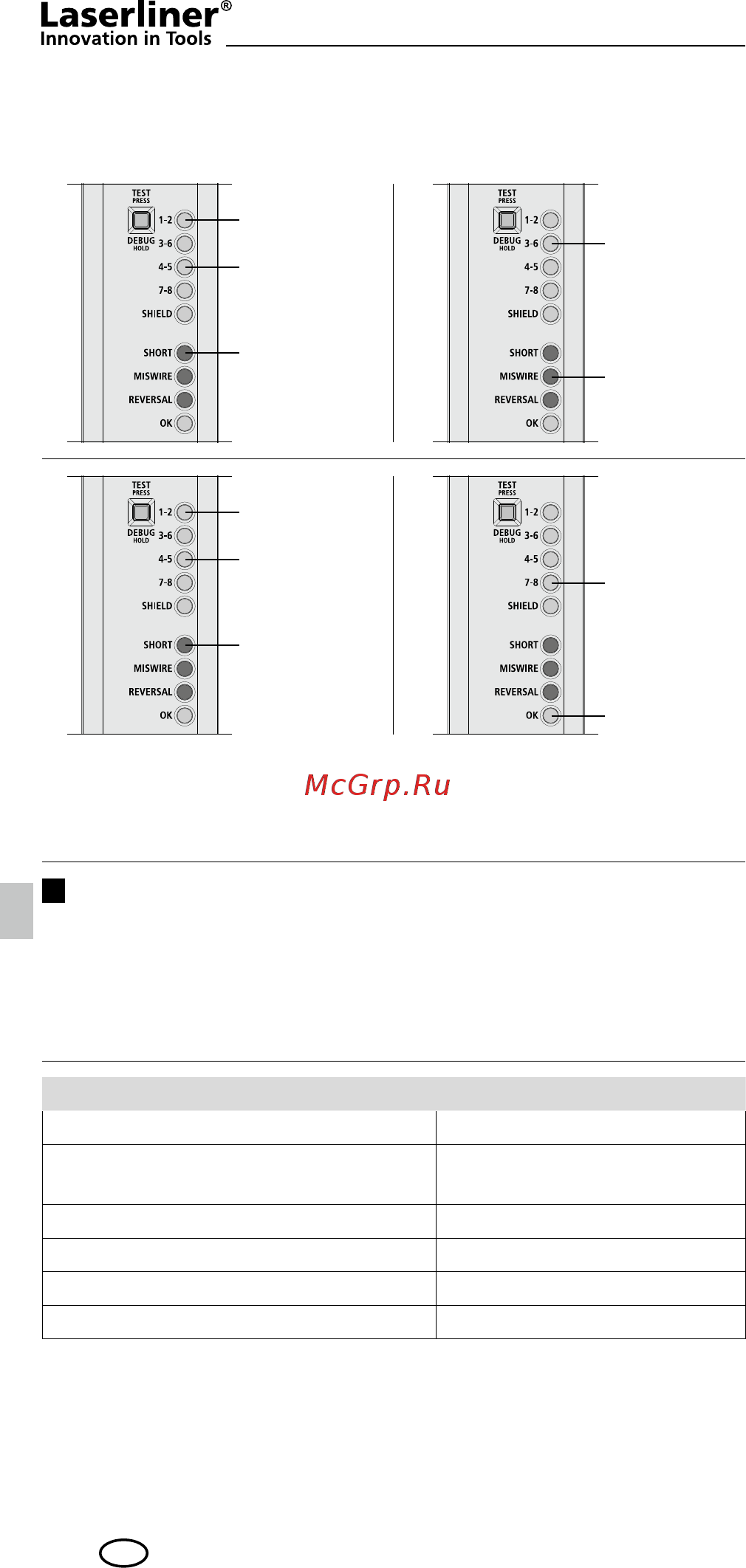

Негативний тест / обрив
Якщо жодний з світлодіодів витої пари не блимає, має місце обрив
кабелю. (див. розділ „Помилка монтажу“)
Приклад
Виявлено транспозицію витої пари 3 - 6, а також коротке замикання
на витих парах 1 - 2 та 4 - 5.
світиться після
короткочасного
блимання
світиться разом
із LED витої пари
1 - 2
світиться
світиться після
короткочасного
блимання
світиться разом
із LED витої пари
4 - 5
світиться
світиться
світиться після
короткочасного
блимання
світиться
світиться після
короткочасного
блимання
