Laserliner LAN-Check 083.064A [4/76] Изменение полярности светодиод 8

3.1

3.2

3.3

3.4

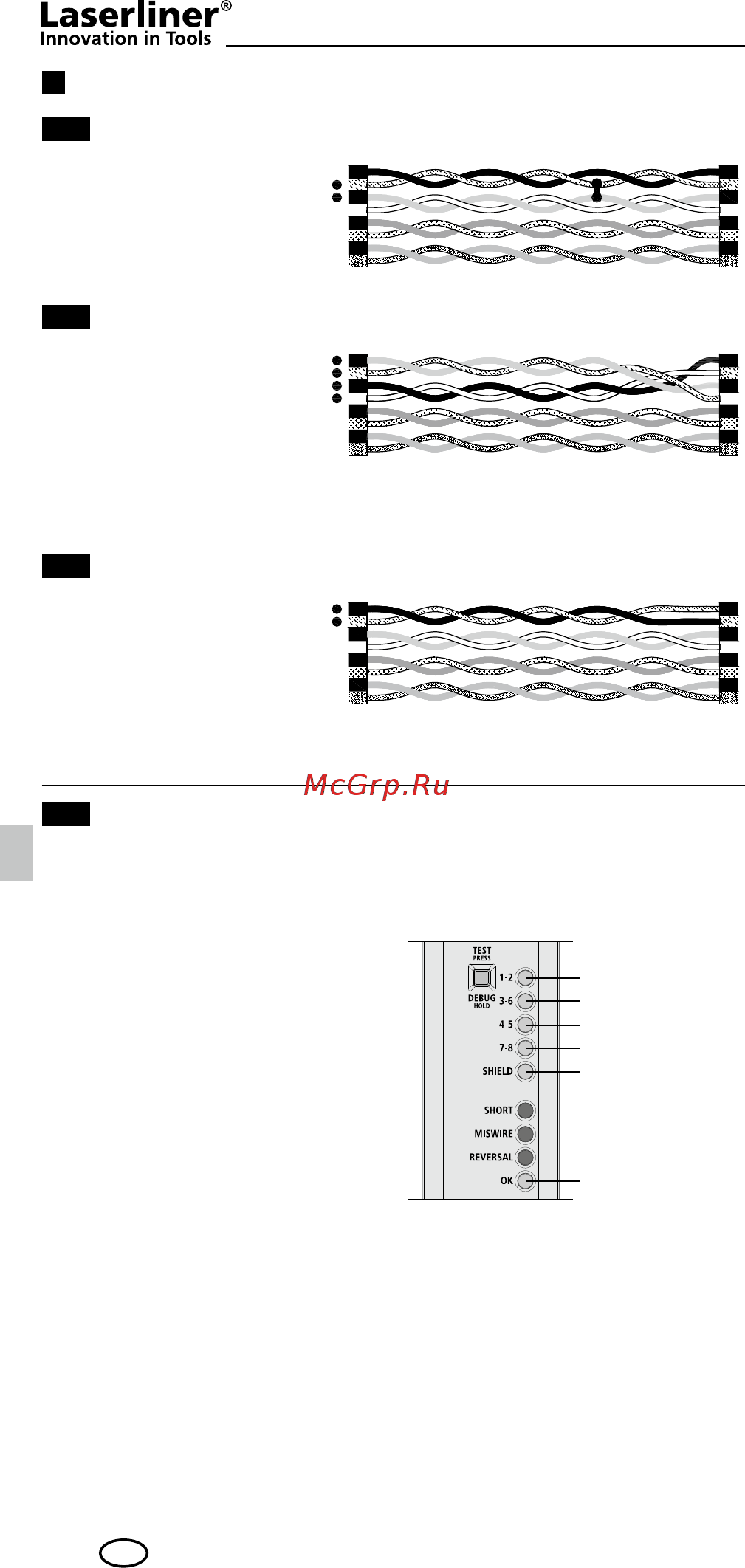

Режим отладки DEBUG: В режиме отладки DEBUG пары проводов

проверяются по отдельности одна за другой. Светодиод сначала

недолго мигает, затем горит постоянно, и одновременно загорается

светодиод „OK“.

Если светодиод витой пары только недолго мигает, но не горит

постоянно, и не загорается подтверждающий светодиод „OK“,

значит, в линии возник обрыв.

Пример

Произошел обрыв кабеля

в витых парах 3 - 6.

горит

Светодиод не горит

Неправильная разводка

Короткое замыкание на

контактах 2 и 3.

Короткое замыкание (светодиод 6)

Если возникает ошибка Скрещивание, значит, контакты двух пар

проводов неправильно соединены между собой.

Контакты 1 - 4 соединены

между собой неправильно.

Скрещивание (светодиод 7)

Если возникает ошибка Изменение полярности, значит,

неправильно соединены между собой контакты одной пары проводов.

Контакты 1 и 2 перепутаны.

Изменение полярности (светодиод 8)

Режим тестирования TEST: При возникновении обрыва проводников

в одной или нескольких парах соответствующие светодиоды не горят.

Обрыв
