RU
Светодиод экрана „SHIELD“
Если горит светодиод экрана „SHIELD“, значит, кабель состоит из
экранированных витых пар (кабель STP). Если светодиод экрана
„SHIELD“ не горит, значит, это кабель UTP (кабель без экранированных
витых пар) либо кабель STP (кабель с экранированными витыми
парами) с поврежденным экранирующим проводом.
Технические характеристики
Длина кабеля, не более
300 м
Питающее напряжение
4 x LR44 Круглый миниатюрный
элемент питания, 1,5 В
Температура хранения -10°C ... 70°C
Рабочая температура
0°C ... 40°C
Размеры (Ш x В x Г) 28 x 106 x 25 мм
Вес (с батарейки) 52 г
Изготовитель сохраняет за собой права на внесение технических
изменений. 01.16
Отрицательный результат контроля / обрыв
Если светодиод какой-либо пары не горит, значит в этой паре
произошел обрыв проводника. (см. раздел „Ошибки в разводке“)

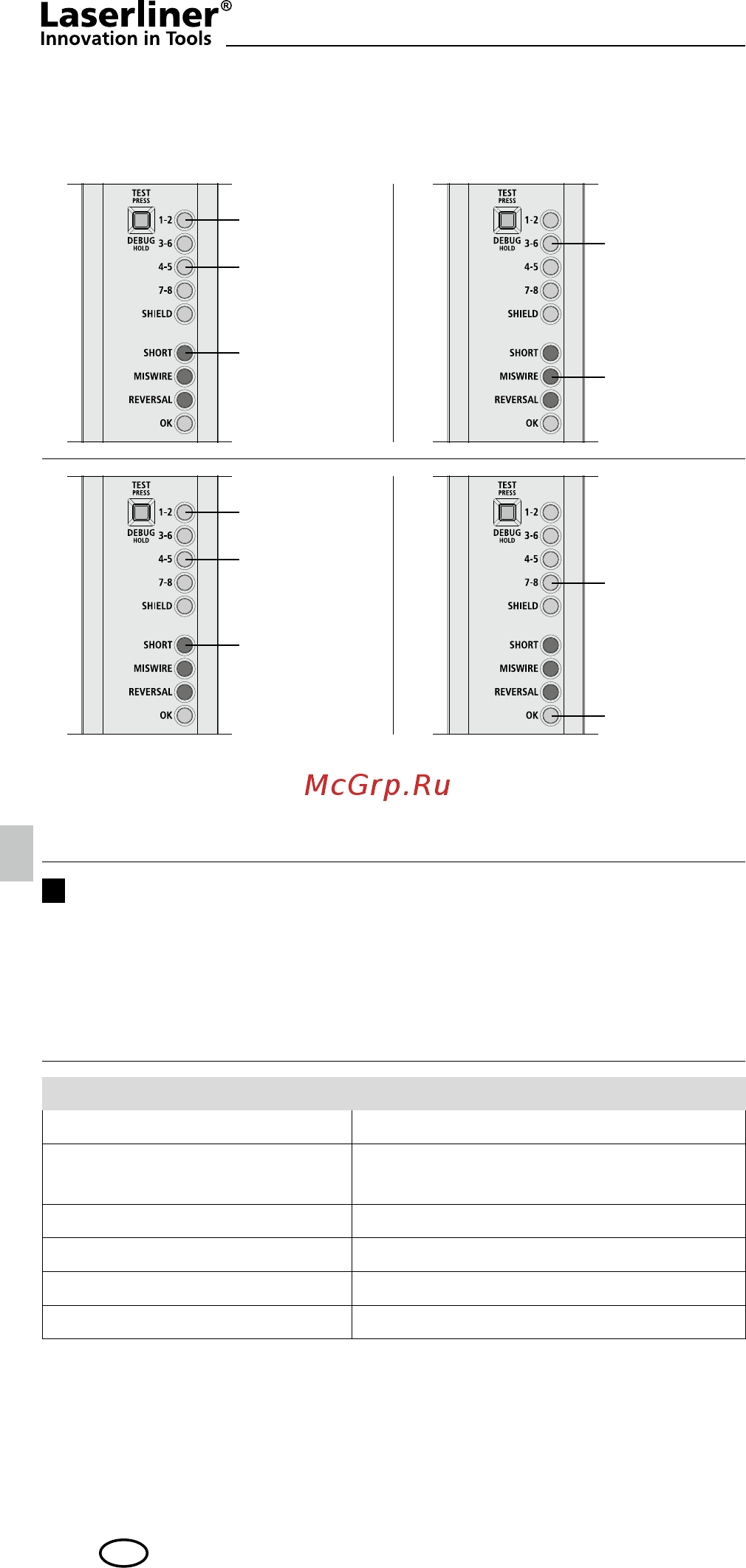

Пример
В кабеле перепутана полярность проводников у пар 3 - 6, а также
обнаружено короткое замыкание в витых парах 1 - 2 и 4 - 5.
горит после
кратковременного
мигания
горит со
светодиодом
витой пары 1 - 2
горит
горит после
кратковременного
мигания
горит со
светодиодом
витой пары 4 - 5
горит
горит
горит после
кратковременного
мигания
горит
горит после
кратковременного
мигания
Содержание
- Lan check 1
- Назначение применение 2
- Правила техники безопасности 2
- Условные обозначения 2
- Lan check 3
- Вынуть разъем кабеля 3
- Установка батарей 3
- Изменение полярности светодиод 8 4
- Короткое замыкание светодиод 6 4
- Неправильная разводка 4
- Обрыв 4
- Скрещивание светодиод 7 4
- Lan check 5
- Режим отладки debug 5
- Режим тестирования test 5
- Светодиод экрана shield 6
- Lan check 7
- Вказівки з техніки безпеки 8
- Знаки 8
- Функція застосування 8
- Lan check 9
- Встановити акумулятори 9
- Від єднати адаптер 9
- Коротке замикання led 6 10
- Обрив 10
- Перехресне з єднання led 7 10
- Помилка монтажу 10
- Транспозиція led 8 10
- Debug режим пошук та усунення несправності 11
- Lan check 11
- Test режим 11
- Led екран shield 12
- Lan check 13
- Bezpečnostní pokyny 14
- Funkce použití 14
- Symboly 14
- Lan check 15
- Vkládání baterií 15
- Vyjmutí zakončení kabelu 15
- Chyba zapojení 16
- Překřížení led 7 16
- Přerušení 16
- Zkrat led 6 16
- Záměna led 8 16
- Lan check 17
- Režim debug 17
- Režim test 17
- Led shield 18
- Lan check 19
- Funktsioon kasutamine 20
- Ohutusjuhised 20
- Sümbolid 20
- Kaabliühenduse väljavõtmine 21
- Lan check 21
- Patareide sisestamine 21
- Juhtmestusvead 22
- Katkestus 22
- Lühis led 6 22
- Ristumine led 7 22
- Äravahetus led 8 22
- Debug moodus 23
- Lan check 23
- Test moodus 23
- Led shield 24
- Lan check 25
- Drošības norādījumi 26
- Funkcija pielietošana 26
- Simboli 26
- Bateriju ielikšana 27
- Kabeļa gala noslēga noņemšana 27
- Lan check 27
- Instalācijas kļūdas 28
- Krustošanās gaismas diode 7 28
- Pārrāvums 28
- Samainīts vietām gaismas diode 8 28
- Īssavienojums gaismas diode 6 28
- Debug režīms 29
- Lan check 29
- Test režīms 29
- Gaismas diode shield 30
- Lan check 31
- Saugos nurodymai 32
- Simboliai 32
- Veikimas ir paskirtis 32
- Kabelio antgalio nuėmimas 33
- Lan check 33
- Įdėkite bateriją 33
- Sujungimo klaida 34
- Sukeitimas led 8 34
- Sukryžiavimas led 7 34
- Trumpasis jungimas led 6 34
- Įtrūkimas 34
- Debug režimas 35
- Lan check 35
- Testavimo režimas 35
- Led shield 36
- Lan check 37
- Funcţionare utilizare 38
- Indicaţii de siguranţă 38
- Simboluri 38
- Introducerea bateriilor 39
- Lan check 39
- Scoateți terminația cablului 39
- Eroare cablare 40
- Inversare led 8 40
- Scurtcircuit led 6 40
- Încrucișare led 7 40
- Întrerupere 40
- Lan check 41
- Modul debug 41
- Modul test 41
- Led shield 42
- Lan check 43
- Инструкции за безопасност 44
- Символи 44
- Функция използване 44
- Lan check 45
- Извеждане на извод за кабел 45
- Поставяне на батерии 45
- Грешка в опроводяването 46
- Късо съединение led 6 46
- Прекъсване 46
- Пресичане led 7 46
- Размяна led 8 46
- Lan check 47
- Режим debug 47
- Режим test 47
- Led shield ширмовка 48
- Lan check 49
- Λειτουργία τρόπος χρήσης 50
- Σύμβολα 50
- Υποδείξεις ασφαλείας 50
- Lan check 51
- Αφαίρεση τερματισμού καλωδίου 51
- Τοποθέτηση μπαταριών 51
- Αντιμετάθεση led 8 52
- Βραχυκύκλωμα led 6 52
- Διακοπή 52
- Διασταύρωση led 7 52
- Σφάλμα καλωδίωσης 52
- Lan check 53
- Λειτουργία debug 53
- Λειτουργία test 53
- Led shield 54
- Lan check 55
- Funkcija uporaba 56
- Simboli 56
- Varnostni napotki 56
- Lan check 57
- Odklop kabelskega priključka 57
- Vstaviti baterije 57
- Kratki stik led 6 58
- Križišče led 7 58
- Napaka pri ožičenju 58
- Prekinitev 58
- Zamenjava led 8 58
- Lan check 59
- Način debug 59
- Način test 59
- Led lučka shield 60
- Lan check 61
- Biztonsági utasítások 62
- Funkció használat 62
- A kábel lezáró eltávolítása 63
- Elemek behelyezése 63
- Lan check 63
- Felcserélt érpárok 8 as led 64
- Huzalozási hibák 64
- Keresztező érpárok 7 es led 64
- Rövidzárlat 6 os led 64
- Szakadás 64
- Debug üzemmód 65
- Lan check 65
- Test üzemmód 65
- Shield led 66
- Lan check 67
- Bezpečnostné upozornenia 68
- Funkcia použitie 68
- Symboly 68
- Lan check 69
- Odstránenie káblovej koncovky 69
- Vloženie batérií 69
- Chyby zapojenia 70
- Kríženie led 7 70
- Prerušenie 70
- Skrat led 6 70
- Zámena led 8 70
- Lan check 71
- Režim debug 71
- Režim test 71
- Led shield 72
- Lan check 73
