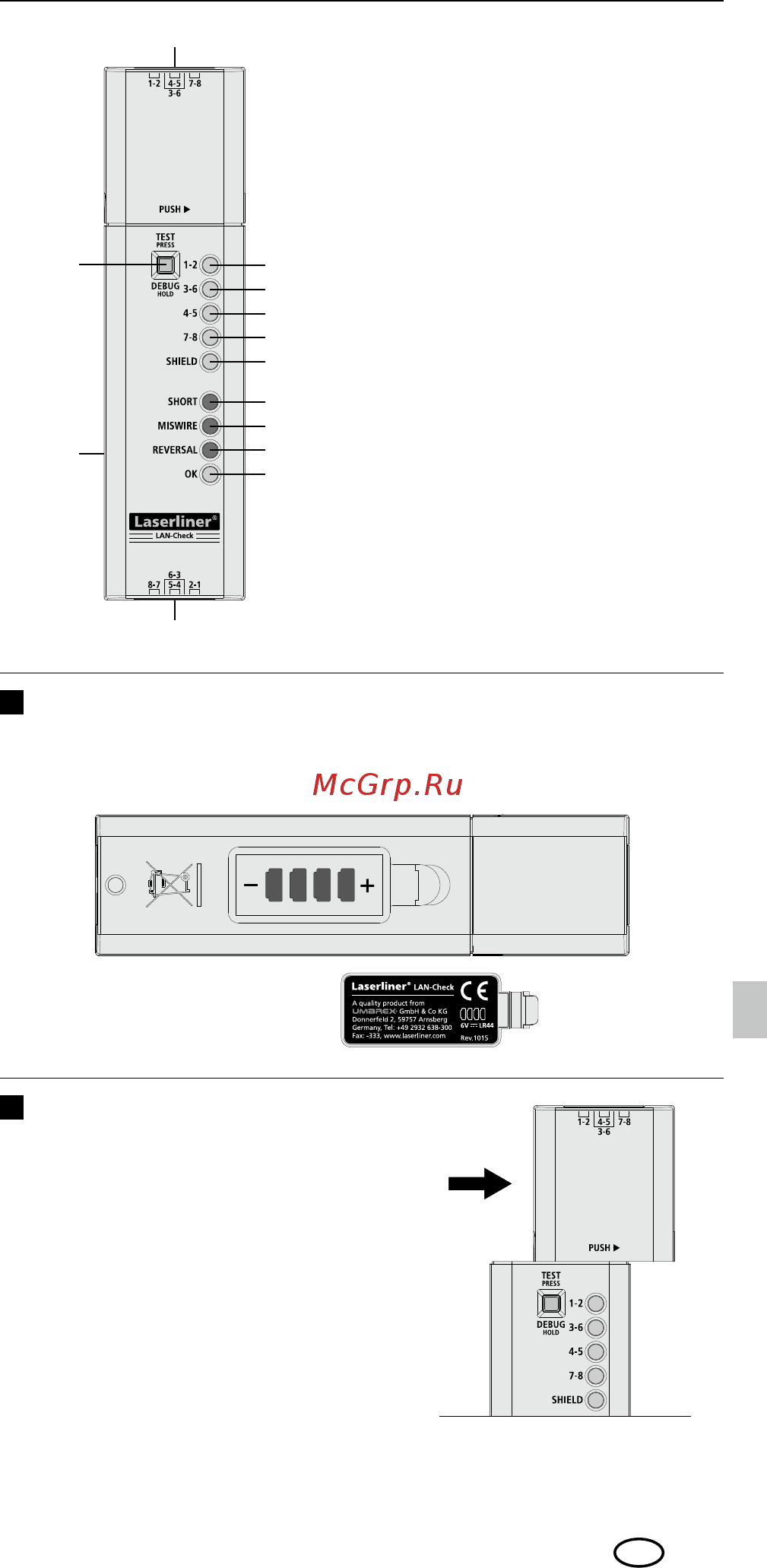

LAN-Check
21
11
13
10
1
2
6
3
7
4
8
5
9
12
1
2
LED soonepaar 1 - 2
LED soonepaar 3 - 6
LED soonepaar 4 - 5
LED soonepaar 7 - 8
LED STP kaabel
(varjestatud paaridega kaabel)
LED „Lühis“
LED „Ristumine“
LED „Äravahetus“
LED „OK“
RJ45 kaabliühendus
(peaseade)
Patareilaegas (tagakülg)
Klahv „TEST“ (vajutage) /
„DEBUG“ (hoidke)
RJ45 kaabliühendus
(kaabliühendus)
1
2
3
4
5
6
7
8
9
10
11
12
13
Patareide sisestamine
Kaabliühenduse väljavõtmine
Avage patareide kast ja asetage patareid sisse nii, nagu sümbolil
näidatud. Pöörake sealjuures tähelepanu õigele polaarsusele.
Enne ülekontrollimist saab kaabliühenduse
peaseadmest eraldada.
EE
