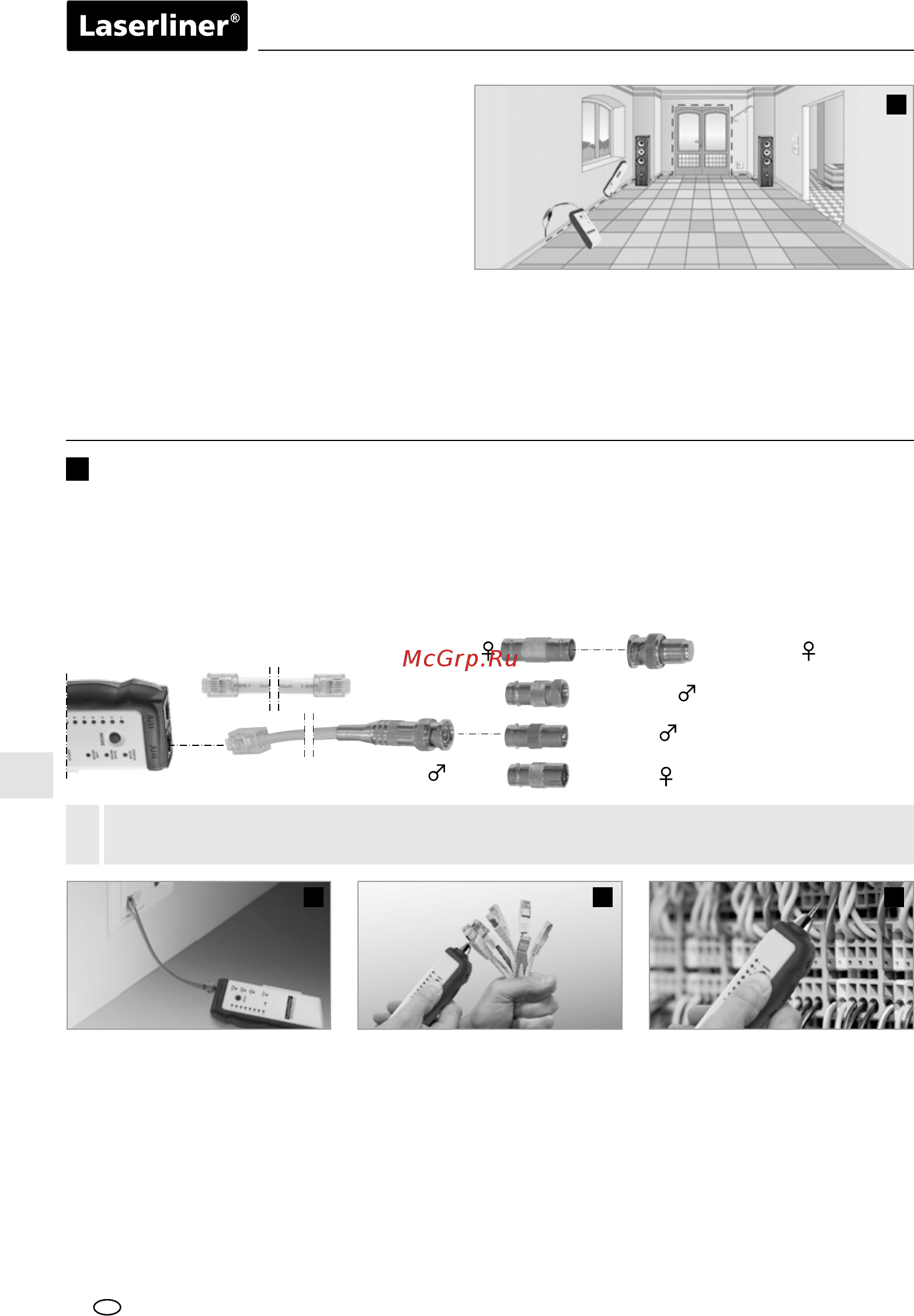

10
a
RJ 45
BNC
TV-Koax
TV-Koax
F-Адаптер (SAT)
F-Адаптер
(SAT)BNC
RJ 11 / RJ 45
b
c
d
6
Виявлення мережевих, телефонних та мультимедійних кабелів і окремих
жил.
З‘єднайте перехідний кабель або розшукуваний кабель з передавачем і ввімкніть на приладі режим
сканування. У разі необхідності підключіть передавач до мережевої або телефонної розетки (див.
зображення b). При вимірюваннях з кабельними клемами з‘єднайте клему червоного кольору з
розшукуваним кабелем, а клему чорного кольору - з масою (уземлювальний провід або екран). Потім
розпочніть пошук під‘єднаного проводу приймачем. Див. також пораду 2.
Порада 3: Для точнішого визначення місцезнаходження кабелю поступово зменшуйте гучність вхідного
сигналу регулятором (18). Різна гучність сигналу дозволяє виявити місцезнаходження розшукуваного
кабелю. На нього вказує максимально яскраве світіння індикатора статусу (19) та максимальна гучність
сигналу.
Порада 4: Найкращі результати пошуку можливі за наявності безпосереднього металевого контакту
між вимірювальним щупом (15) і розшукуваним проводом. Завдяки такому контакту генерується
виразно чутний скачок сигналу. Сильніші сигнали можна отримати на кінцях кабелю (зображення c) або
безпосередньо на окремих жилах (зображення d).
Порада 5: Можливі перешкоди (фони тощо) можна скоротити шляхом уземлення зворотних та
екранованих провідників вимірювального проводу. Для цього може вистачити уземлення через власну
руку або пальці руки.
З‘єднайте кабельні клеми з роз‘ємом RJ 11
на передавачі, підключіть кабельні клеми до
необхідного проводу і ввімкніть на передавачі
режим сканування. Для цього натискати
кнопку режиму (MODE) (3), поки індикатор
відображення режиму SCAN (7) почне світитися
й індикатор відображення статусу SCAN (6)
блимати. Після цього розпочніть пошук проводу
приймачем, тримаючи натиснутою кнопку
режиму тестування (21), див. зображення a. Щоб
досягти максимальної глибини виміру, слід налаштувати найвищу гучність сигналу на приймачі (18).
Порада 2: В залежності від мети використання доцільно змінювати тип сигналу. Після цього утримувати
натиснутою кнопку режиму (3), поки індикатор відображення статусу SCAN (6) не почне світитися
постійним сигналом. Налаштування типу сигналу можна скинути коротким натисканням кнопки режиму
(3). Блимання індикатора статусу SCAN (6) відображає модульований сигнал, якщо індикатор світиться
безперервно – постійний сигнал.
Надісланий сигнал струму може перенестися на інші проводи, якщо ті на довгій ділянці
тягнуться паралельно до проводу, на який подається сигналу струму.
!
UK
