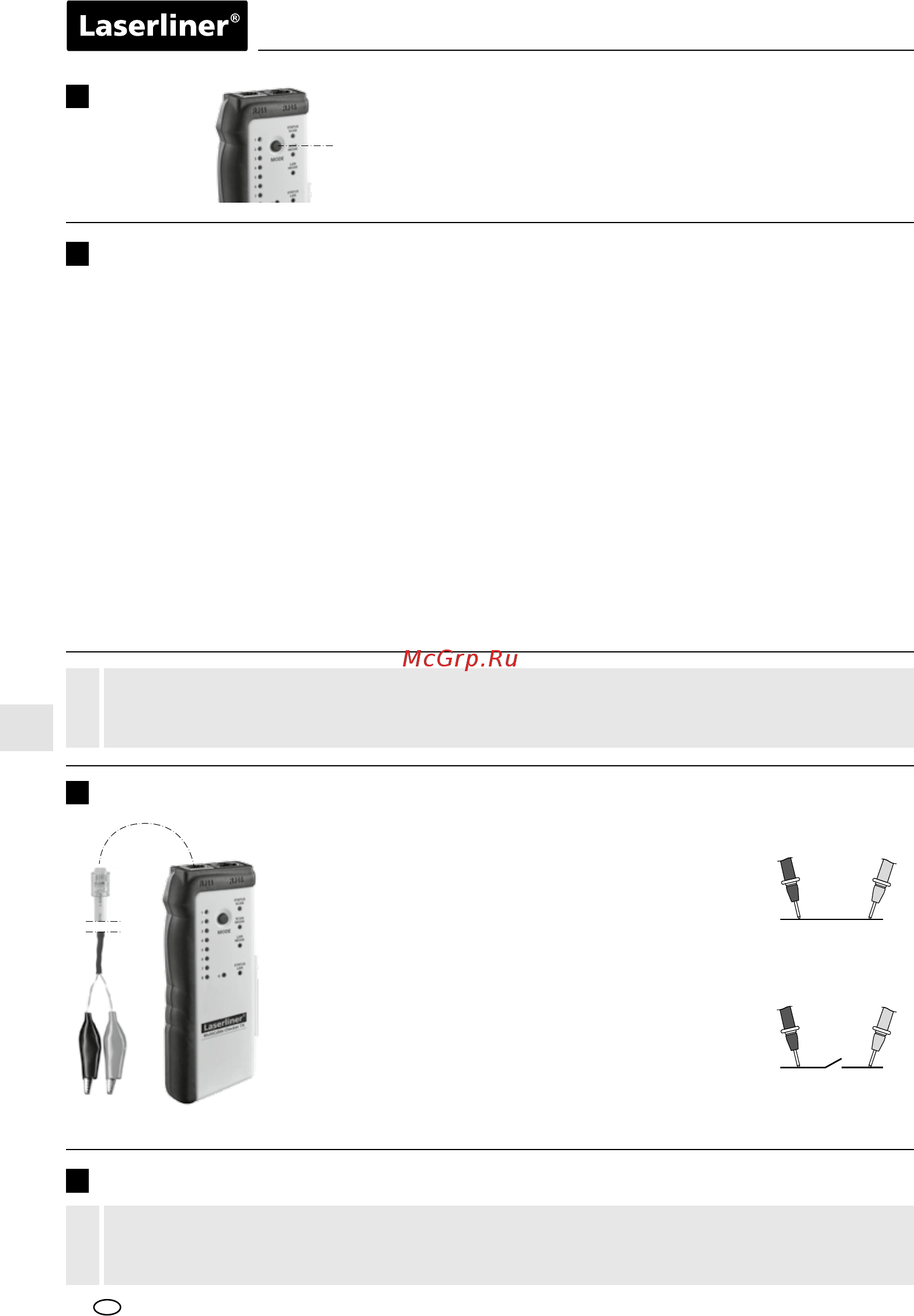

Laserliner MultiCable-Checker 083.062A [4/64] On off
![Laserliner MultiCable-Checker 083.062A [4/64] On off](/views2/1593683/page4/bg4.png)
04
3
4
2
ON / OFF
RJ 11
ON: 1x
OFF: 4x
5
RU
Проверить оконцевание у кабелей LAN
Контроль протекания тока
Подсоединить кабель LAN (RJ 45) к передатчику и приемнику и перевести передатчик в режим LAN-TEST.
Для этого нажимать кнопку режима MODE (3) до тех пор, пока не загорит индикатор режима тестирования
LAN-TEST (8) и не начнет мигать индикатор состояния тестирования LAN-TEST (9). Теперь сравнить
последовательность, с которой горят светодиоды 1 - 8 передатчика и приемника.
Передатчик TX Приемник RECV
Прибор готов к эксплуатации сразу после установки
батарей. У него нет отдельного выключателя (Вкл./
Выкл.), и поэтому он всегда готов к работе.
Ток проходит по кабелю:
– Последовательности, с которыми горят светодиоды передатчика и приемника, совпадают: 1=1, 2=2 и т.д.
– Последовательность, с которой горят светодиоды передатчика и приемника, отличаются, например, 1=8,
2=7 и т.д.: Кабельные вводы имеют перекрестное расположение.
– Если на обоих приборах дополнительно горит светодиод G, значит, кабель экранированный.
Ток не проходит по кабелю:
– Светодиоды 1 - 8 не горят: Кабель поврежден, например, в результате обрыва или отсутствие контакта
в штекере.
– Одновременное нерегулярное мигание нескольких светодиодов (1 - 8): Короткое замыкание в кабеле.
Совет 1: Скорость мигания в последовательности, с которой горит светодиод, можно изменять в режиме
тестирования LAN-TEST нажатием кнопки (3). Индикатор состояния тестирования LAN-TEST (9) может
мигать медленно и быстро.
В этом режиме требуется только передатчик. Соединить
кабельные зажимы с разъемом RJ 11, подсоединить
кабельные зажимы к объекту измерений и включить
прибор в контрольный режим LAN-TEST. Для этого
нажимать кнопку режима MODE (3) до тех пор, пока не
загорит индикатор режима тестирования LAN-TEST (8)
и не начнет мигать индикатор состояния тестирования
LAN-TEST.
После этого удерживать нажатой кнопку режима MODE
(3) до тех пор, пока индикатор состояния тестирования
(9) не станет гореть постоянно. Горящий индикатор
состояния тестирования LAN-TEST (9) означает,
что контрольный контур замкнут. Если индикатор
состояния тестирования LAN-TEST (9) не горит, значит,
контрольный контур нарушен. См. также совет 1.
Проведение измерений вблизи или прямо у токоведущих кабелей или проводов сигнализации
не допускается! Угроза опасных для жизни поражений электрическим током и повреждения
прибора.
!
– Обесточить измерительную цепь.
– Экраны внутри кабеля и в окружающей среде (металлические экраны, перегородки из
металлических стоек и т.д.) снижают дальность действия приемника.
!
Индикатор режима
тестирования LAN-
TEST (8) горит
Индикатор режима
тестирования LAN-
TEST (8) не горит
Отслеживание проводов
