VideoScope Plus
2
3
1
8
4
7
10
11
9
5
6
3
a
f
b c ed
j kg h i
75875
07/27/2015 09:35:55
d
a e
b
c c
f
g
h
i
j
01:48
07/27/2015 09:35:55
d
k e
m
l
f
g
h
i
j
c
11
GB
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. Safely keep these documents for future reference.
!

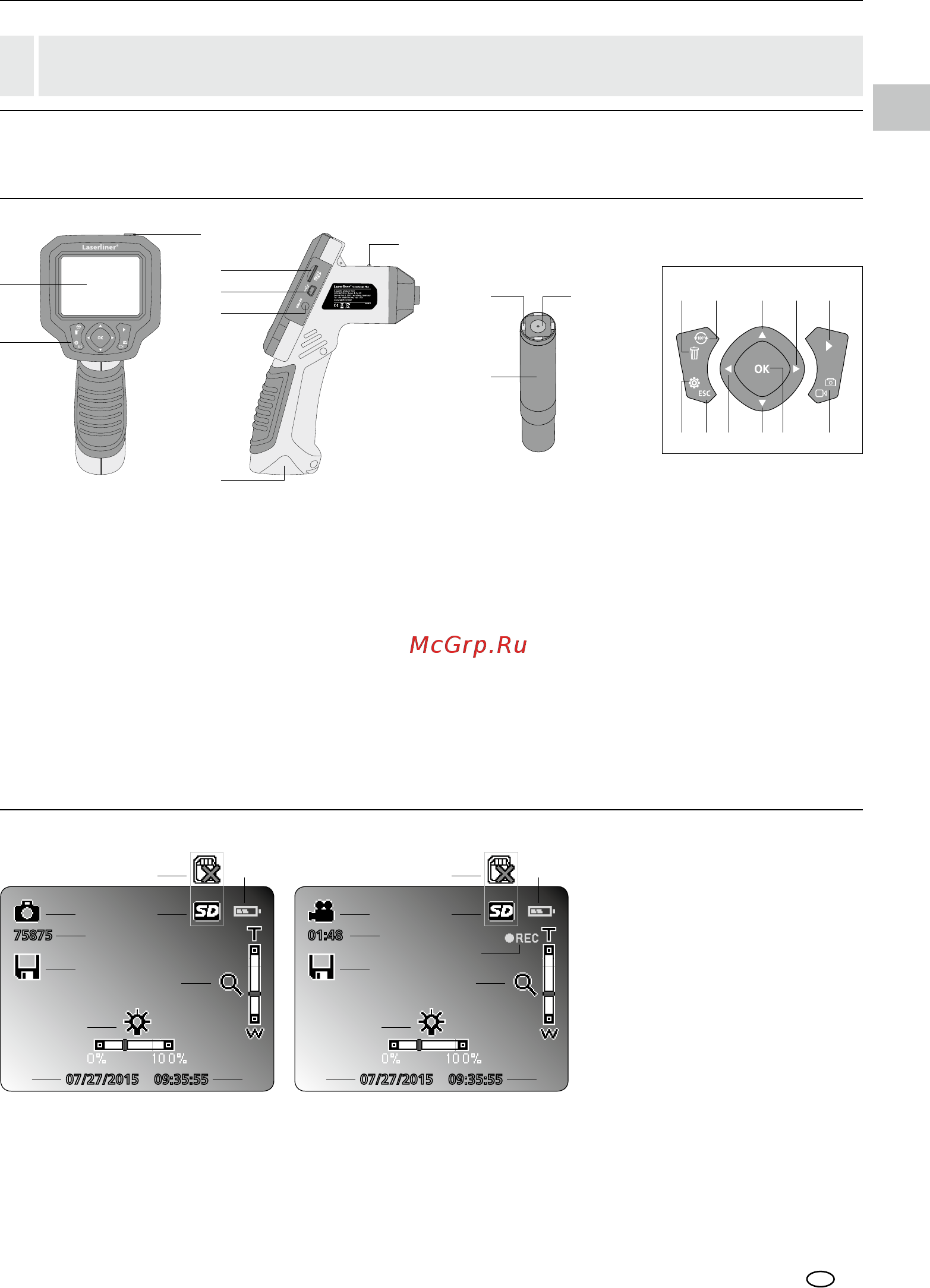

Function / Application
This inspection camera features a micro-camera which sends colour video images to the LCD so that areas
which are difcult to access (cavities, shafts, masonry or inside cars, for example) can be checked.
1
2
3
4
5
6
7
8
9
10
11
LCD
ON/OFF
Hot keys
Micro SD card slot
Mini USB interface
Video output
Operation indicator
Battery compartment
Camera head
LED
Lens
Menu control /
LED lighting –
Menu control /
Zoom out
Trigger /
Record /
Conrm
Image / video
selection
a
b
c
d
e
f
g
Delete recording
Rotation 180°
Menu control /
Zoom in
Menu control /
LED lighting +
Media gallery
Settings mode
Cancel
h
i
j
k
NOTE: The VideoScope Plus delivers sharp images in a range between 3 and 7 cm from the camera head.
Objects outside this range may appear blurred.
Image record mode Video record mode
a
b
c
d
e
Image recording
Remaining number of images
Save
Insert SD card
SD card active
f
g
h
i
Battery status
Zoom
LED lighting
Current date
j
k
l
m
Current time
Video recording
Remaining video
recording time
REC: Recording
