VideoScope Plus
2
3
1
8
4
7
10
11
9
5
6
3
a
f
b c ed
j kg h i
75875
07/27/2015 09:35:55
d
a e
b
c c
f
g
h
i
j
01:48
07/27/2015 09:35:55
d
k e
m
l
f
g
h
i
j
c
29
DK
Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“
grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.
!
Funktion / anvendelse
Denne video-inspektor leverer farve-videobilleder ved hjælp af et mikrokamera på LCD-skærmen til kontrol
af vanskeligt tilgængelige steder som fx hulrum, skakter, murværk eller i køretøjer.
1
2
3
4
5
6
7
8
9
10
11

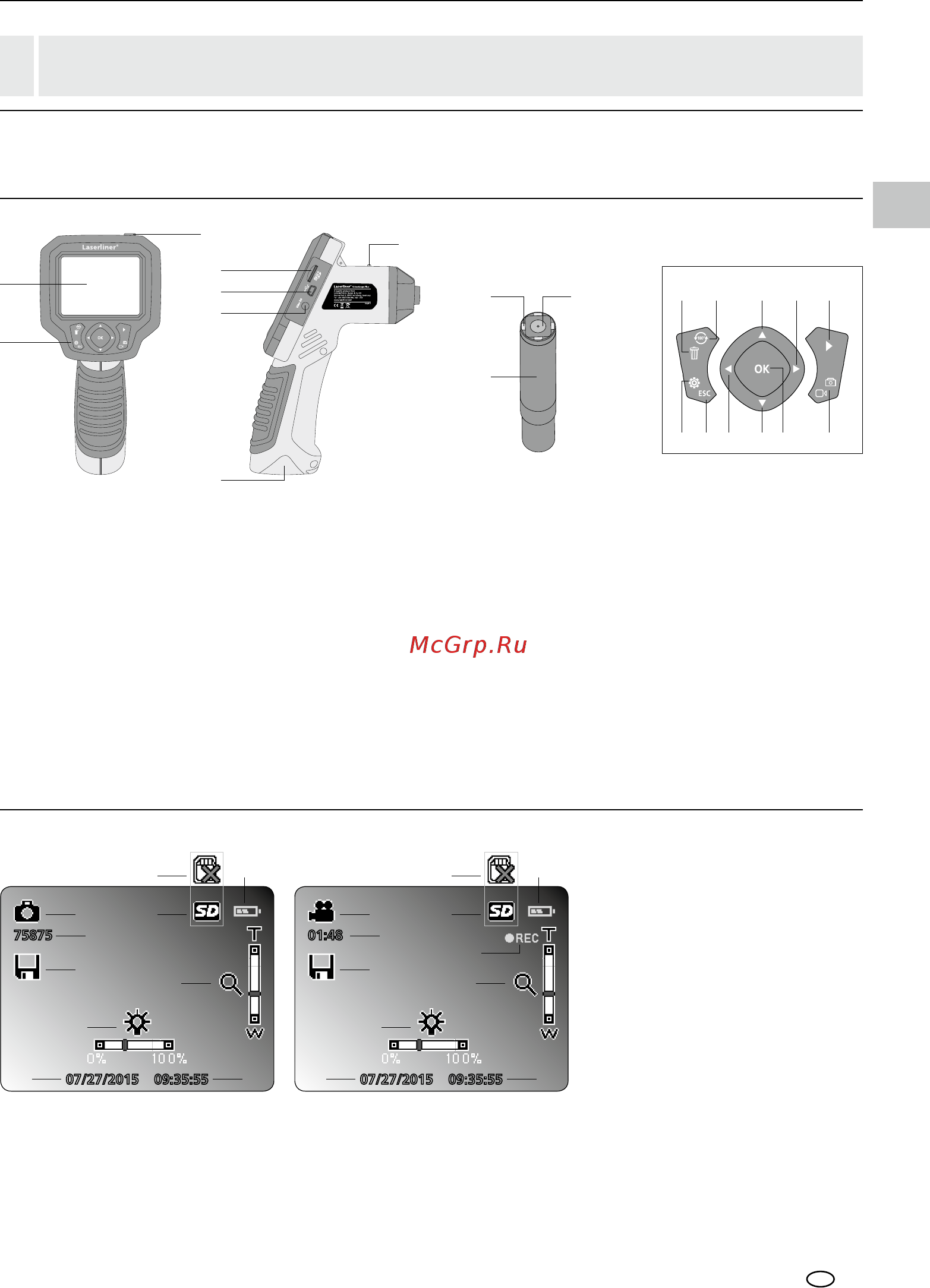

LC-display
ON/OFF
Direkt-knapper
Port til SD-kort
Mini-USB-interface
Videoudgang
Driftsindikator
Batterikammer
Kamerahoved
LED‘s (lysdioder)
Linse
Menustyring /
Diodelampe –
Menustyring /
– Zoom
Udløser /
Optagelse /
Bekræft
Omstilling
billede / video
a
b
c
d
e
f
g
Slet optagelser
Rotation 180°
Menustyring /
+ Zoom
Menustyring /
Diodelampe +
Mediegalleri
Indstillingsmodus
Afbryd
h
i
j
k
BEMÆRK: VideoScope Plus giver skarpe billeder i området 3 - 7 cm foran kamerahovedet. Objekter, der
ligger langt uden for dette område, kan forekomme uskarpe.
Optagelsesmodus billede Optagelsesmodus video
a
b
c
d
e
Optagelse billede
Restantal optagelser (billede)
Lagringsproces
Indsæt SD-kort
SD-kort aktivt
f
g
h
i
Batteristatus
Zoom
Diodelampe
aktuel dato
j
k
l
m
aktuelt klokkeslæt
Optagelse video
Resttid videooptagelser
REC: Optagelse i gang
