Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita.
Säilytä hyvin nämä ohjeet.
!

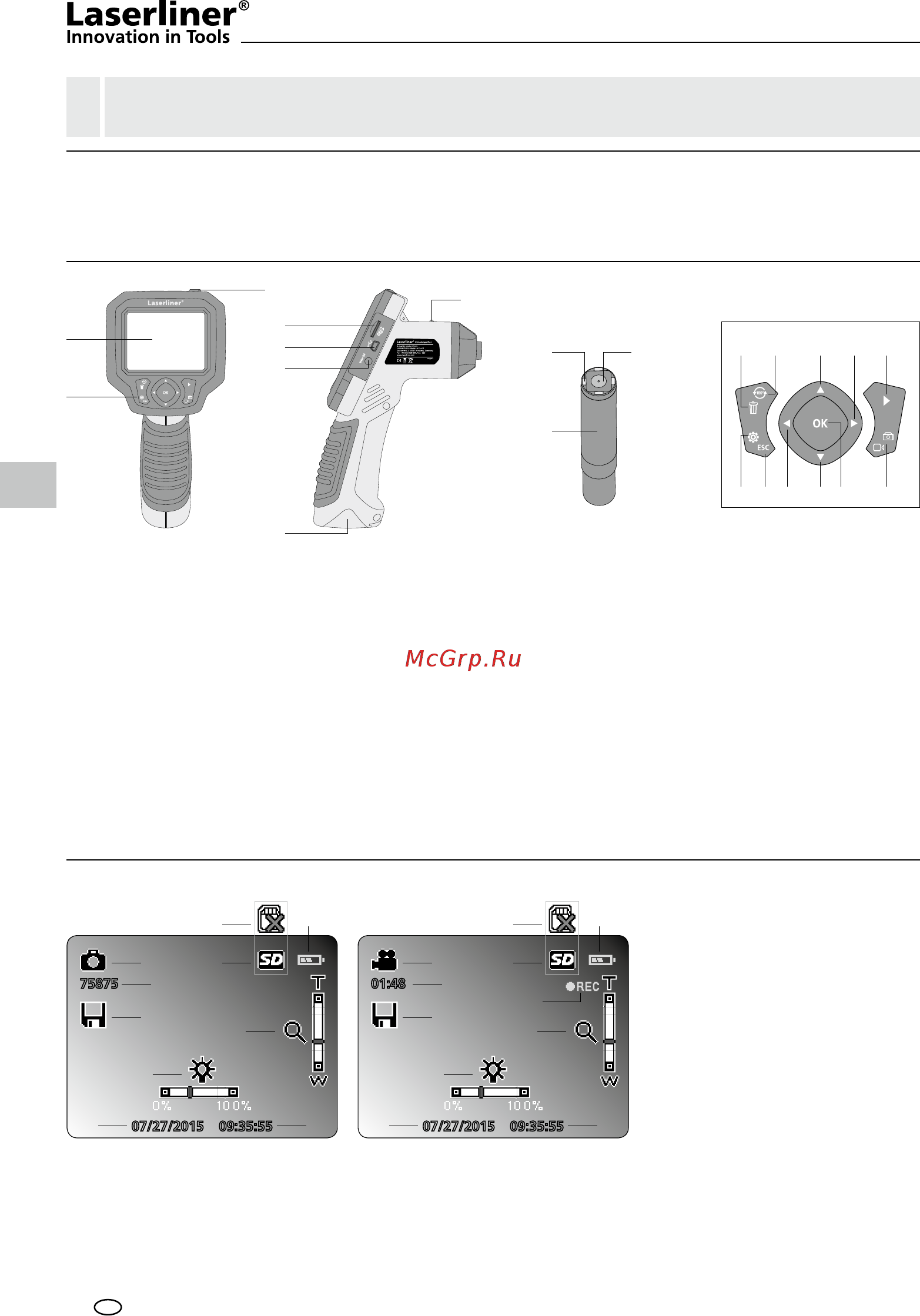

Toiminnot ja käyttö
Tämä tarkastuskamera ottaa värillistä videokuvaa mikrokameralla. Kuva näkyy kameran lcd-näytössä.
Kameraa käytetään vaikeasti tavoitettavien paikkojen tarkastamiseen, esim. rakennuksen onkalot, kuilut ja
muuraukset tai esim. kuorma-auton tarkastuskohteet.
1
2
3
4
5
6
7
8
9
10
11
lc-näyttö
ON/OFF
pikavalintanäppäimet
Micro-SD-kortin
paikka
Mini-USB-liitäntä
videolähtö
toiminnan
merkkivalot
paristolokero
kamerapää
led-valo
linssi
keskeytys
valikko-ohjaus /
led-valo –
valikko-ohjaus /
– zoomaus
laukaisin /
nauhoitus /
vahvistus
vaihto kuva / video
a
b
c
d
e
f
tallenteiden
poistaminen
kierto (180 °)
valikko-ohjaus /
+ zoomaus
valikko-ohjaus /
led-valo +
kuvagalleria
asetustila
g
h
i
j
k
HUOMAA: VideoScope Plus ottaa tarkkoja kuvia 3 - 7 cm matkalta kamerapään edestä. Kaukana muulla
etäisyydellä olevat kohteet saattavat näkyä epätarkkoina.
Kuvan tallennus Videon tallennus
a
b
c
d
e
kuvan tallentaminen
tilaa jäljellä (kuvalle)
tallentaminen
aseta SD-kortti
SD-kortti aktiivinen
f
g
h
i
j
paristojen varaustila
zoomaus
led-valo
päivä
kellonaika
k
l
m
videon tallentaminen
videoiden tallennusaikaa
jäljellä
REC: Tallennus käynnissä
