Dåselibelle
1. Kontrol:
Libellen spilles nøjagtigt ind,
hvorefter instrumentet drejes en
halv omgang (180° el. 200
g
). Hvis
libellen er korrekt justeret, forbliver
blæren i centrum efter drejning.
2. Justering:
Hvis blæren
vandrer ud af
libellens
centrum efter
drejning, justeres
libellen ved de 3 justér-
skruer i libellehuset.
Ved hjælp af den
medleverede stiftnøgle
spændes/løsnes 1 eller
flereaf de tre
justérskruer således, at blæren
vandrer halvvejs tilbage til centrum.
3. Herefter rettes instrumentet op
vha. fodskruerne, så libellen spiller
nøjagtigt, og libellen kontrolleres
atter ved drejning som ovenfor
beskrevet. Er blæren ikke i centrum
efter drejning, gentages processen,
indtil blæren forbliver i centrum
uanset instrumentets retning.

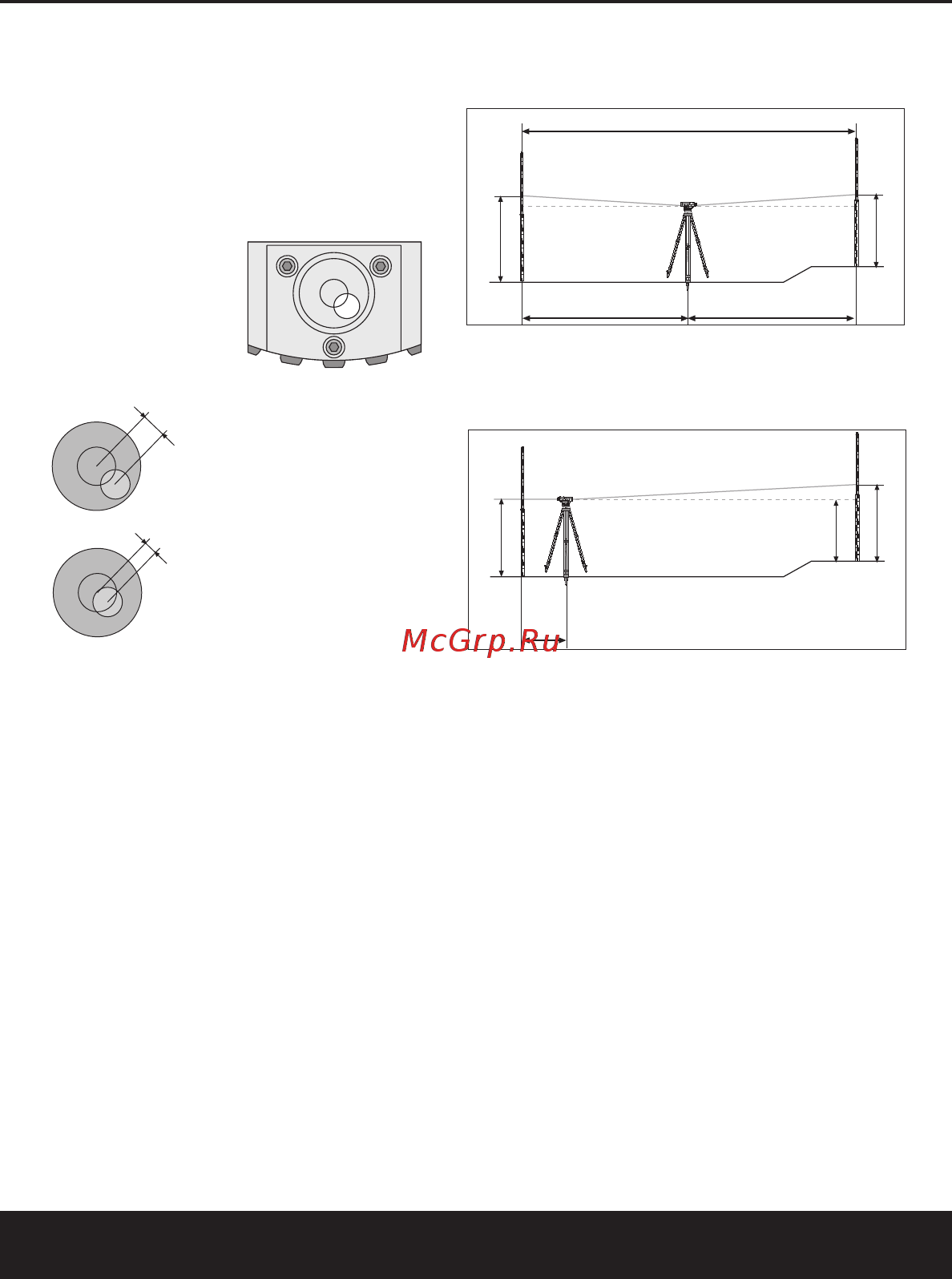

Sigteliniens verificering
1. Kontrol:
To stadier A og B opstilles i en
indbyrdes afstand af 30-40 meter.
Instrumentet opstilles på stativ
nøjagtig midt mellem de to stadier A
og B.
På stadiet A aflæses højden A1 og på
stadiet B højden B1. Forskellen
beregnes som A1 minus B1.
Da instrumentet er anbragt midt
mellem stadierne, er denne
højdeforskel sand, uanset
sigteliniens eventuelle afvigelse fra
vandret. Instrumentet anbringes
herefter ca. 1 meter fra stadie A, og
højderne A2 og B2 aflæses.
Højdeforskellen beregnes som A2
minus B2.
Instrumentet er korrekt verificeret,
hvis forskellene (A1-B1) er lig med
(A2-B2). Er dette ikke tilfældet,
verificeres instrumentet
som følger:
Justering og verificering
DANSK
31
a
½a
L=30-40 m
a
1
b
1
2 m
a
2
b
2
½L
½L
b
2soll
