heißt, der gemessene Höhenunter-
schied der ersten Messung und
zweiten Messung ist gleich und das
Instrument arbeitet fehlerfrei. Falls
die Höhenunterschiede ungleich
sind, so justieren Sie bitte das
Instrument folgendermaßen:

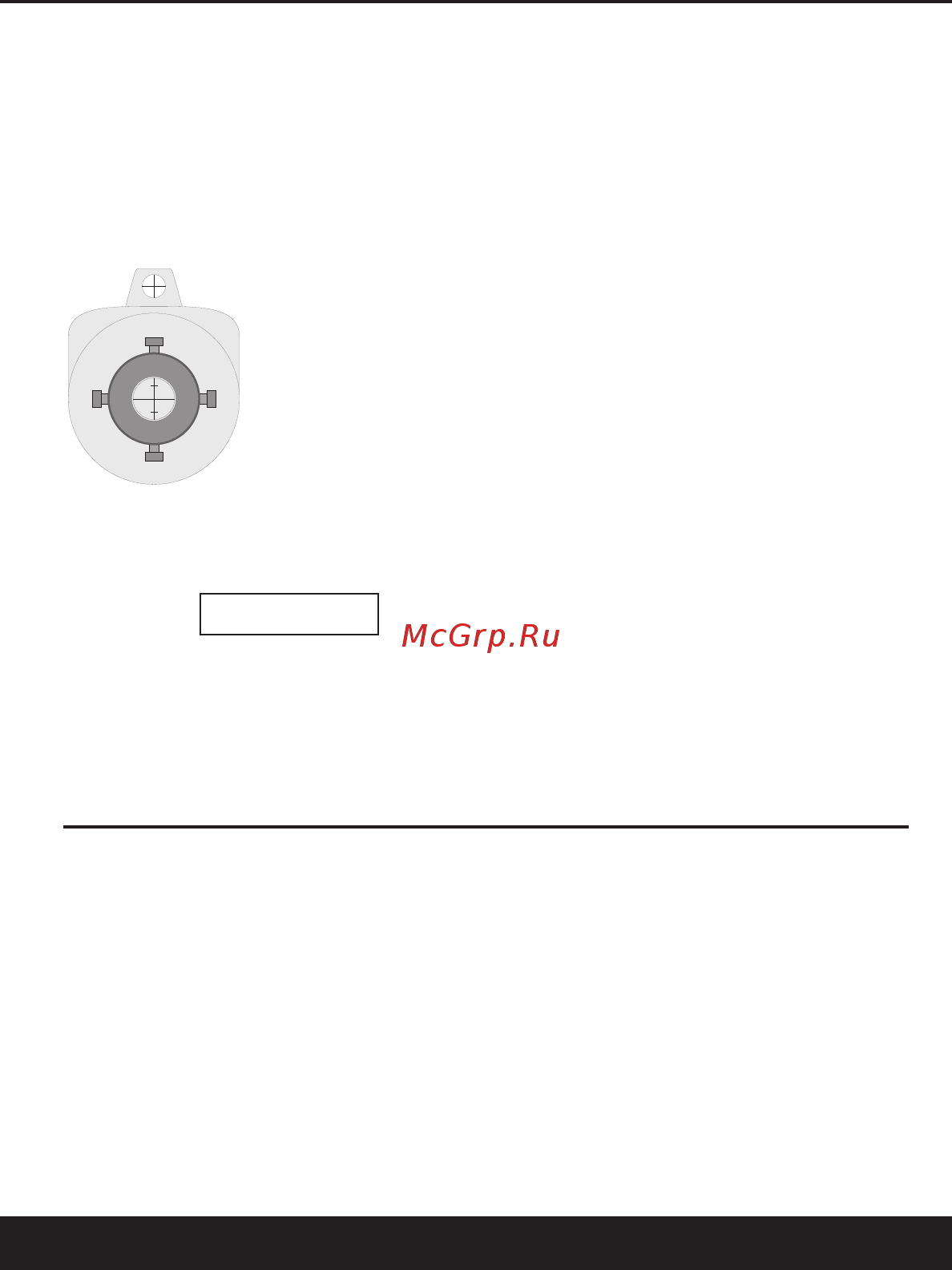

2. Justierung:
Berechnen Sie den
Wert
b
2soll
= a
2
-a
1
+b
1
und
stellen Sie mit
Hilfe der Kalibrier-
schrauben, die
nach Abnehmen der Schutzkappe
hinter dem Okular sichtbar sind,
das Zielkreuz auf den berechneten
Wert b
2soll
.
a) Ist b
2
kleiner als b
2soll
, Schraube 1
lösen und das Zielkreuz mit
Schraube 3 solange einstellen, bis
b
2
=b
2soll
ist.
Anschließend die
Kalibrierschrauben vorsichtig
gegeneinander anziehen.
b) Ist b
2
größer als b
2soll
, Schraube 3
lösen und das Zielkreuz mit
Schraube 1 solange einstellen, bis
b
2
=b
2soll
ist.Anschließend die
Kalibrierschrauben vorsichtig
gegeneinander anziehen.
Überprüfung der Justierung solan-
ge wiederholen, bis (a
1
-b
1
)=(a
2
-b
2
)
ist. Danach die Schutzkappe wieder
aufsetzen.
Die Kalibrierschrauben 2 und 4 die-
nen der seitlichen Kalibrierung des
Zielkreuzes und brauchen norma-
lerweise nicht verstellt werden.
Formeln:
(a
1
-b
1
)=(a
2
-b
2
)
b
2soll
= a
2
-a
1
+b
1
ergibt sich aus:
b
2soll
= a
2
-(a
1
-b
1
)
1
2
3
4
b
2soll
= a
2
-a
1
+b
1
8
DEUTSCH
Pflege und Aufbewahrung
1. Instrument mit einem Tuch von
Staub und Schmutz säubern.
2. Objektiv und Okular besonders
vorsichtig mit einem sauberen und
weichen Tuch, Watte oder einem wei-
chen Pinsel reinigen, bis auf reinen
Alkohol keine Flüssigkeiten verwen-
den. Optikflächen möglichst nicht
mit den Fingern berühren.
3. Bei feuchter Witterung Behälter
und Instrument im Felde abtrocknen
und zu Hause bei offenem Behälter
austrocknen lassen.
4. Beim Transport des Instrumentes
über eine lange Entfernung sollte es
im Behälter befördert werden.
Achtung: Die Nivellierschrauben
ganz hereindrehen.
Kalibrierung
