Устранение неисправностей
6-14 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Устранение замятий бумаги
В случае замятия
бумаги на
сенсорной панели
отображается
сообщение
Замятие бумаги и
работа аппарата
останавливается.
Ниже приведены
процедуры по
устранению
замятий.

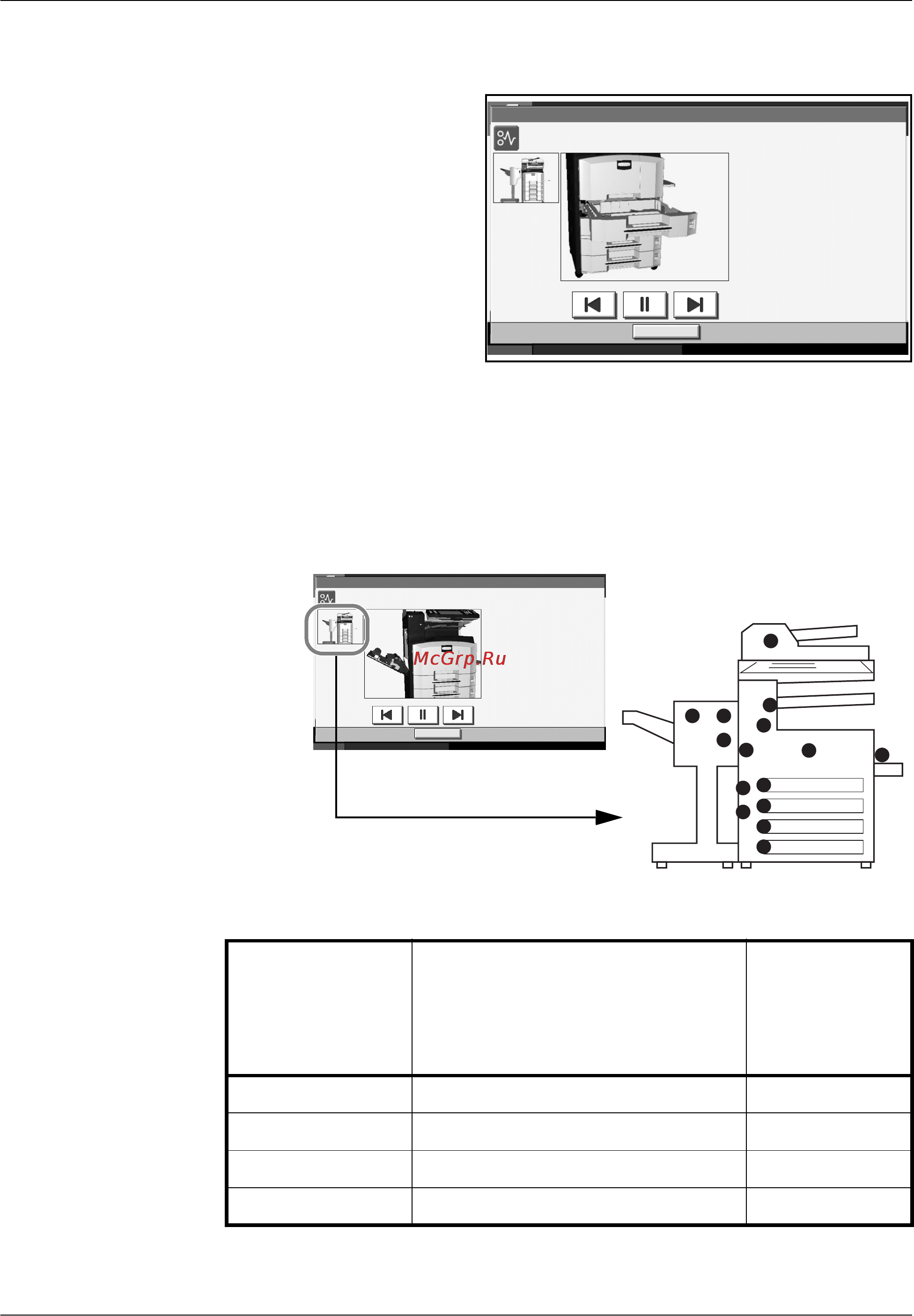

Обозначения компонента/узла, в котором произошло замятие
В случае замятия бумаги на сенсорной панели отображается
схематический рисунок, на котором буквой помечен участок
аппарата, где произошло замятие. Также отображаются инструкции
по устранению замятия.
Status 10/10/2007 10:10
Hold
JAM***
Job No.: Job Name: User Name:JOB0010001 ABCDEF
1.Open left cover 1 of the machine
Paper jam.
and remove any paper that is ins ide.
2.Open cassette 1.
3.Remove the paper .
4.Reset the cassette
and close the cover.
02/08
A
F
G
H
E
E
I I
I
F
B
C
C
D
D
Status 10/10/2007 10:10
Hold
JAM***
Job No.: Job Name : User Name:JOB0010001 ABCDEF
1.Open left cover 1 of the machine.
Paper jam.
2.Remove the paper .
3.Hold the handle to lift
the duplex unit .
4.Remove the paper .
5.Close the cover.
02/05
Обозначение
компонента/узла,
в котором
произошло
замятие
Место застревания бумаги
Страница для
справки
A Кассета 1 6-15
B Кассета 2 6-17
C Кассета 3 или 4 (дополнительно) 6-18
Д Универсальный лоток 6-19
