Наименования компонентов
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1-5
1

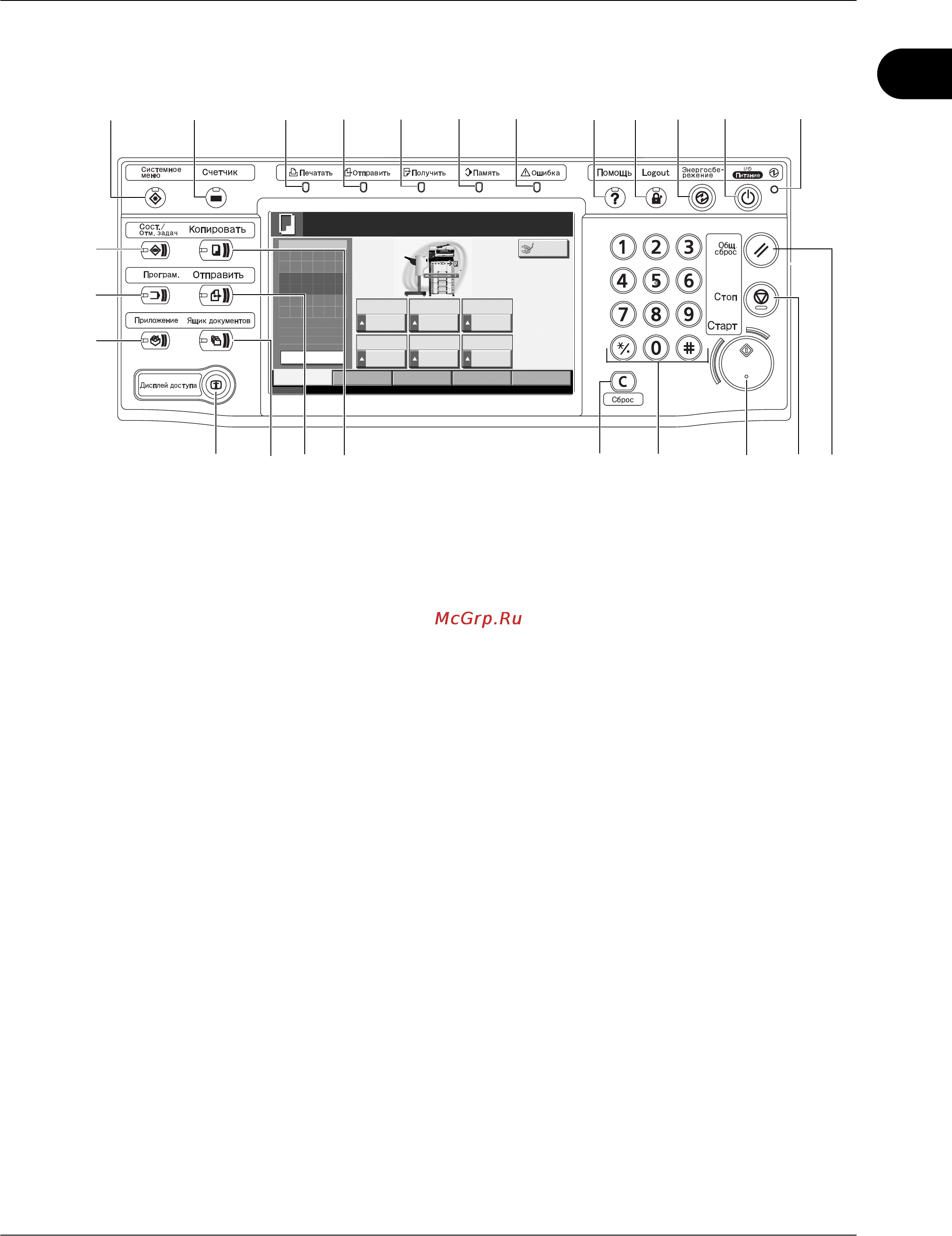

Панель управления
1 Клавиша/индикатор "Системное меню"
2 Клавиша/индикатор "Счетчик"
3 Индикатор "Печать" ... мигает во время печати
4 Индикатор "Отправка" ... мигает во время передачи данных
5 Индикатор"Прием" ... мигает во время приема данных
6 Индикатор "Память" ... мигает во время доступа аппарата к
жесткому диску, памяти факса,
комплекту резервирования данных
(предоставляется дополнительно) или
памяти USB (универсальной)
7 Индикатор "Ошибка" ... мигает при возникновении ошибки и
остановке задания
8 Клавиша/индикатор "Справка"
9 Клавиша/индикатор Logout
10 Клавиша/Индикатор "Энергосбережение"
11 Клавиша Power
12 Индикатор "Сетевой выключатель"
13 Клавиша/индикатор "Состояние/Отмена задания"
14 Клавиша/индикатор "Программа"
15 Клавиша "Приложение"
16 Клавиша/индикатор "Дисплей доступности"
17 Клавиша/индикатор "Ящик документов"
18 Клавиша/индикатор "Отправка"
19 Клавиша/индикатор "Копирование"
Состоя ние 10/10/2007 10:10
Качество
изображения
Готов к копированию.
Установить оригинал.
Оригинал
Масштаб
Бумага
Копии
Копирова ть изображение
Орг./Бумага/
Обработка
Быстрая настройка Располож ./ правка Расширенная
установка
1
Нормальн . 0 A4
Масштаб Плотность Выбор
бумаги
1-сторонняя
>>1-сторон н яя
Текст+фото Разбор по коп.
Двусторонняя Оригинал
изображения
Раз бор по
коп./сдвиг
Авто
Обычная
Просмот р
Прервать
1 2
3456 10
11
1278
16 17
13
22 2319 20 24
14
9
18
15
21
