Подготовка к использованию
2-6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Соединительные кабели
Подсоединение сетевого кабеля (дополнительно)

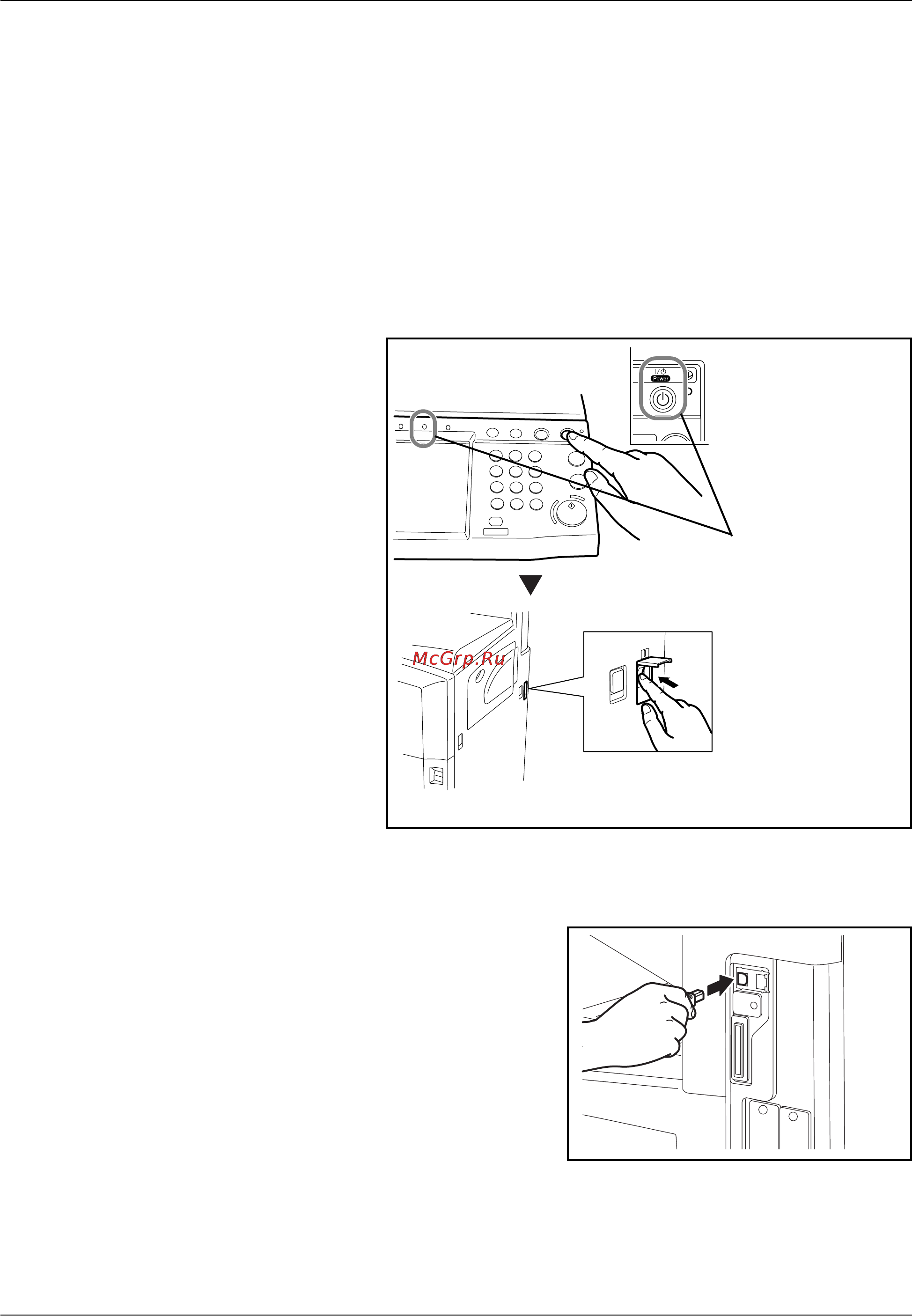

Для подсоединения сетевого кабеля к аппарату выполните
следующие действия.
1
Если аппарат включен, сначала нажмите клавишу Power на панели
управления. Убедитесь в том, что индикаторы Power и "Память" не
светятся. После этого отключите аппарат с помощью сетевого
выключателя.
2
Подсоедините сетевой кабель к разъему сетевого интерфейса на
правой панели корпуса.
3
Подсоедините другой конец кабеля к концентратору.
Убедитесь в том, что
индикаторы не
светятся.
