Устранение неисправностей
6-24 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Блок подачи бумаги

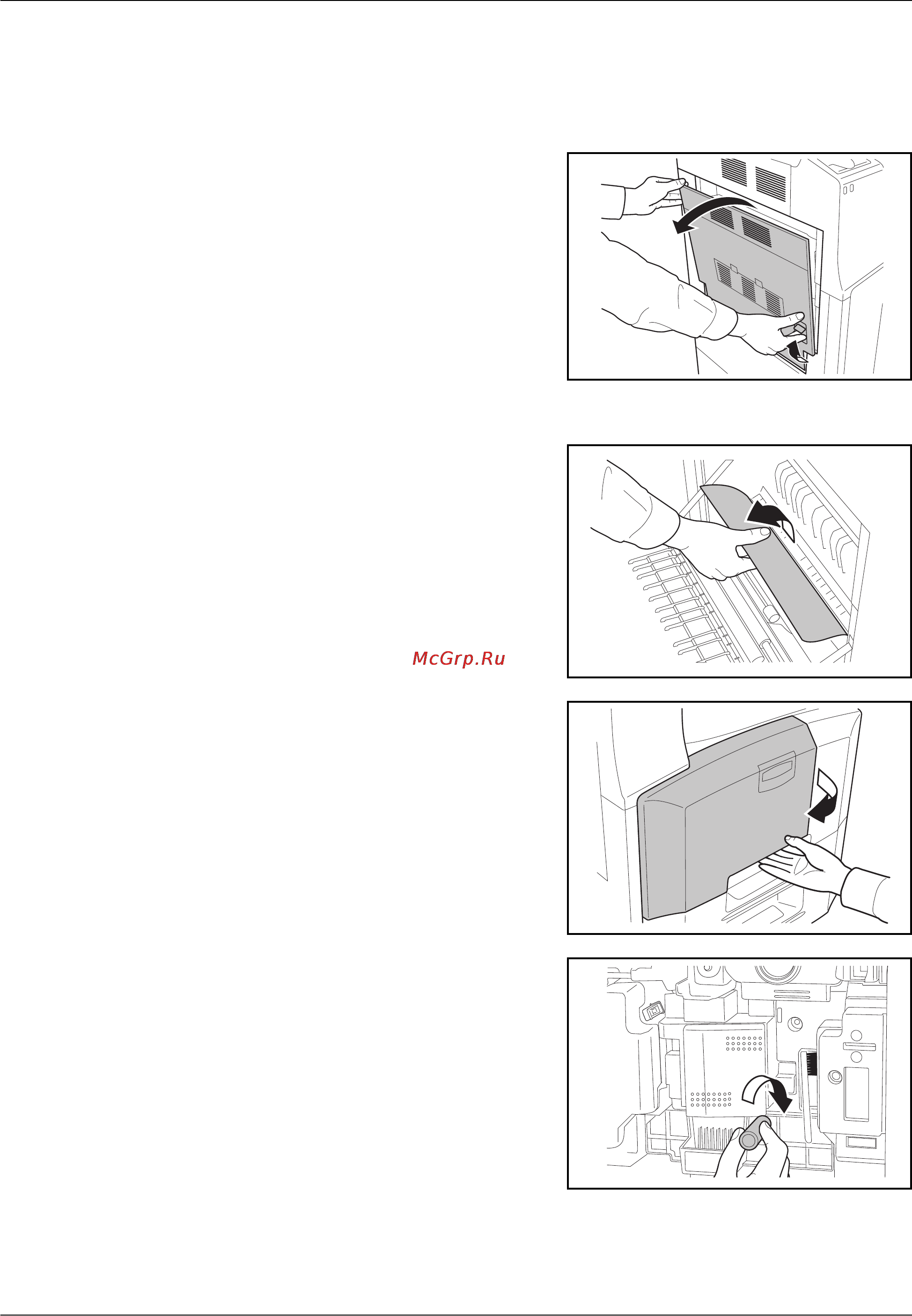

Для удаления застрявшей бумаги из податчика бумаги выполните
следующие действия.
1
Потянув ручку левой крышки
1 вверх, откройте крышку.
2
Удалите застрявшую бумагу.
Если бумага надорвана,
извлеките все ее фрагменты
из аппарата.
3
Откройте переднюю крышку.
4
Поверните нижнюю зеленую
ручку (A1) по часовой
стрелке.
