ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА

пОряДОк устанОвки ресивера

Существует два метода установки: стандартный

монтаж на передней панели и установка с помо-

щью кронштейнов. Далее приводится описание

обоих способов установки с иллюстрациями.

Фронтальный монтаж

Для правильной установки устройства отсек

для установки радиоаппаратуры в приборной

панели должен соответствовать следующим

размерам:178мм х 100мм

Кроме того, следует проверить, достаточна ли глу-

бина отсека для размещения в ней аппарата.

Перед началом работ убедитесь, что зажигание ав-

томобиля выключено. Кроме того, рекомендуется,

если возможно, отсоединить провод от «-» клеммы

аккумулятора автомобиля.

1. Отсоедините от аппарата провода.

2. Снимите обрамление передней панели.

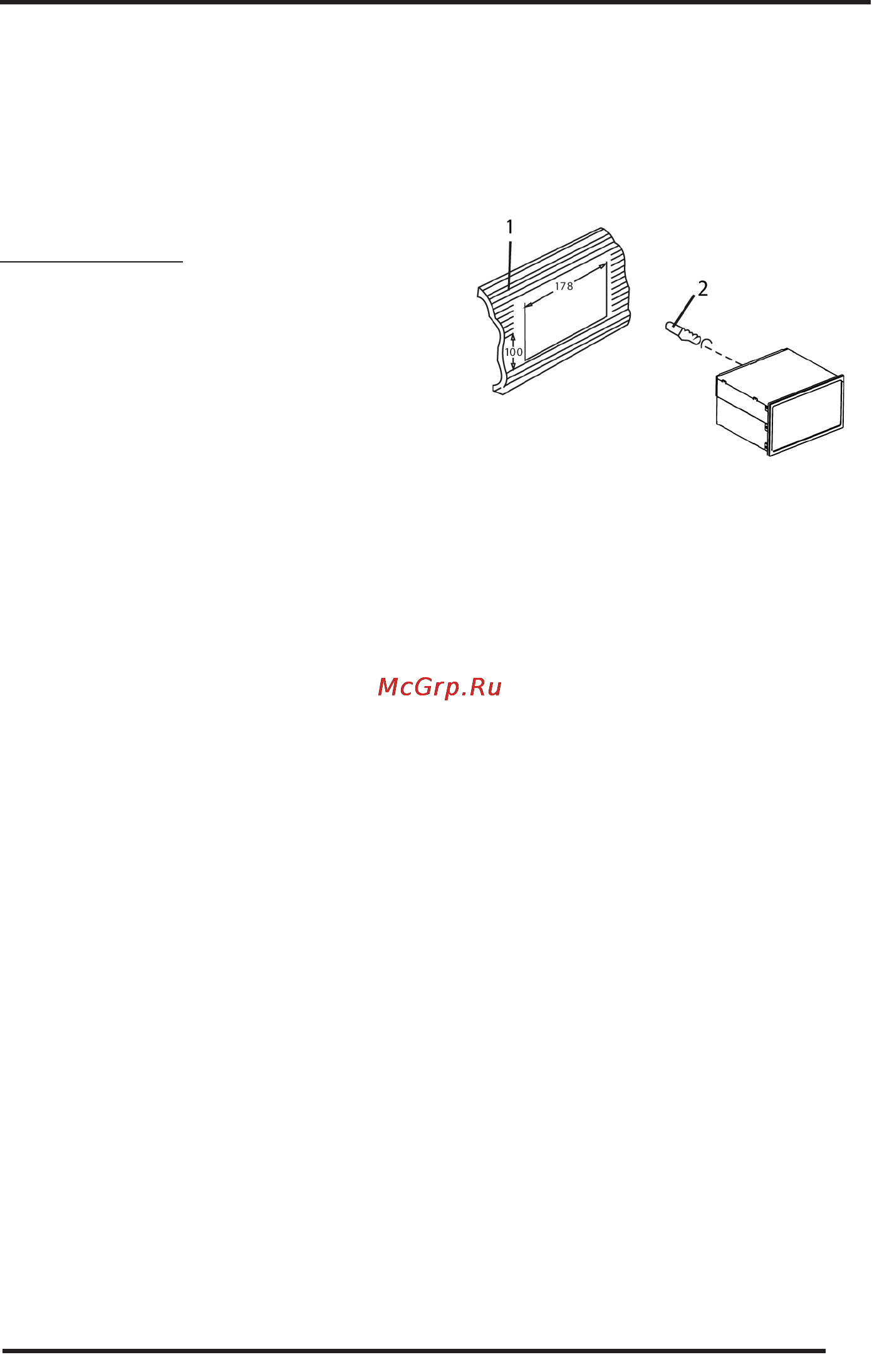

1. Приборная панель

2. Винт

3. Подсоедините к проигрывателю разъемы пита-

ния и динамиков, разъем антенны. Убедитесь,

что провода нигде не пережаты.

4. Аккуратно вставьте проигрыватель в отсек при-

борной панели, следя при этом за положением

подключенных проводов, чтобы случайно не

повредить их.

5. При необходимости обеспечить дополнитель-

ное крепление – закрепите заднюю часть прои-

грывателя скобой к приборной панели при по-

мощи винта (3). (Не обязательно)
