ПОДСОЕДИНЕНИЯ
ВНИМАНИЕ:
Если подсоединения выполнены
неправильно, это может вызвать
повреждение изделия, в таком слу-
чае прибор не подлежит ремонту по
гарантии.
Выполняйте присоединения в точном
соответствии со схемой присоедине-
ний. В случае возникновения сомне-
ний в правильности присоединения
– обратитесь за консультацией в сер-
висный центр производителя.
Тщательно изолируйте все неисполь-
зованные провода.
Провода (и «+» и «-»), идущие на гром-
коговорители должны быть изолиро-
ваны как от корпуса автомобиля, так
и от источника +12В.
Не соединяйте между собой провода,
идущие на громкоговорители разных
каналов.
Соблюдайте полярность присоедине-
ния к громкоговорителям.
Суммарное сопротивление громкого-
ворителей, подключенных к одному
каналу должно быть не менее 4 Ом.
Не присоединяйте несколько громко-
говорителей к выходу одного канала.
Провод питания радиоантенны (Си-
ний) нельзя подключать к цепям с
суммарным током потребления бо-
лее 50мА (0.05А). Не соединяйте этот
провод с корпусом автомобиля.
Убедитесь, что в вашем автомобиле используется
электрическая система с номинальным напряже-
нием +12 В с «минусом» на корпусе. В противном
случае вам потребуется конвертор.
Перед выполнением подсоединений отключите пита-
ние цепи аудиосистемы (радио), удалив соответствую-
щий предохранитель из коробки предохранителей.
Выполните подсоединения в соответствии со схе-
мой, представленной ниже.
Если ваш автомобиль не оснащен разъемом ISO, приоб-ISO, приоб-, приоб-
ретите его дополнительно в магазине автомобильных
аксессуаров и используйте при монтаже аппарата.
ВНИМАНИЕ:
Неправильное выполнение подсоеди-
нений снимает прибор с гарантийного
обслуживания.
ЗаМена преДОхранителя

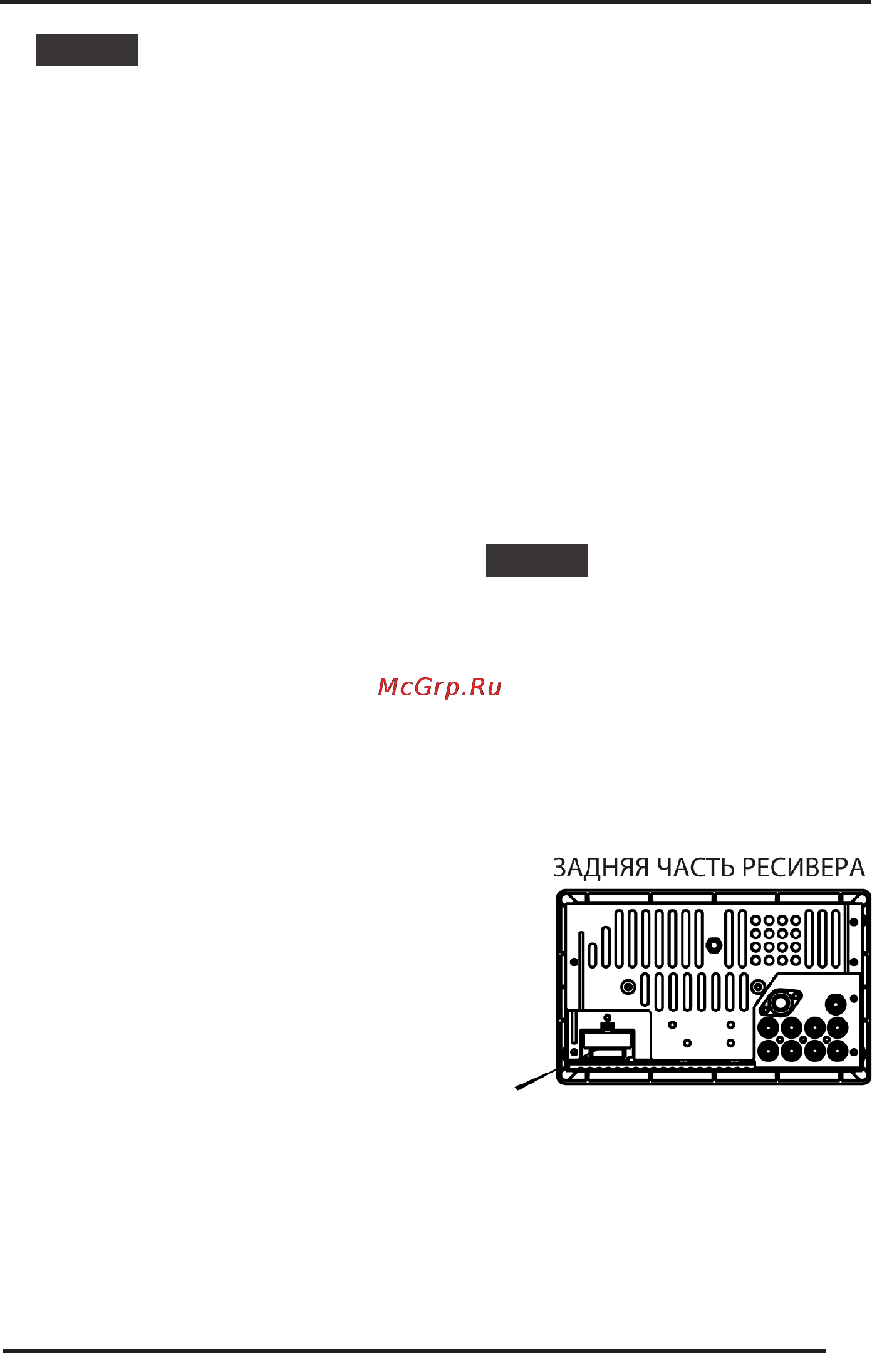

Задняя часть ресивера:
Чтобы заменить сгоревший предохранитель, из-
влеките его из разъема на задней части ресивера и
установите на его место аналогичный предохрани-
тель с такими же характеристиками.
9
Предохранитель
