36
UA
A
V
! Якщо одна або більше з цих умов не будуть
дотримані, або якщо плита встановлена згідно
умовам класу 2 - підклас 1 (плита, встановлена між
двома шафами), необхідно використовувати
гнучкии шланг в сталевому обплетенні (див. нижче).
Підключення газу за допомогою гнучкого
шланга в обплетенні з неіржавіючоі сталі до
безперервноі стіни за допомогою патронів із
різьбою
Перевірте, щоб шланг
і обплетення відповідали
діючим державним нормам.
Щоб підклю чити шланг, видаліть утримува ч гумки, що
міститься в плиті (місце підключення газу до плити має
вигляд цилiндричноі трубки з різьбою папа 1/2 дюима)
! Виконаите зєднання так, щоб довжина
трубопроводу не перевищувала 2 метрів, при
цьому не допускаите контакту шланга з рухомими
частинами та иого стиснення.
Контроль герметичності
Після повного встановлення перевірте
герметичність всіх зєднань, використовуючи
тільки мильнии розчин і у жодному випадку сірник.
Адаптація до різних типів газу
Є можливість налаштування плити під тип газу,
відміннии від типу, на якии вона була налаштована
підприємством-виробником (вказании на
калібрувальніи бирці на кришці).

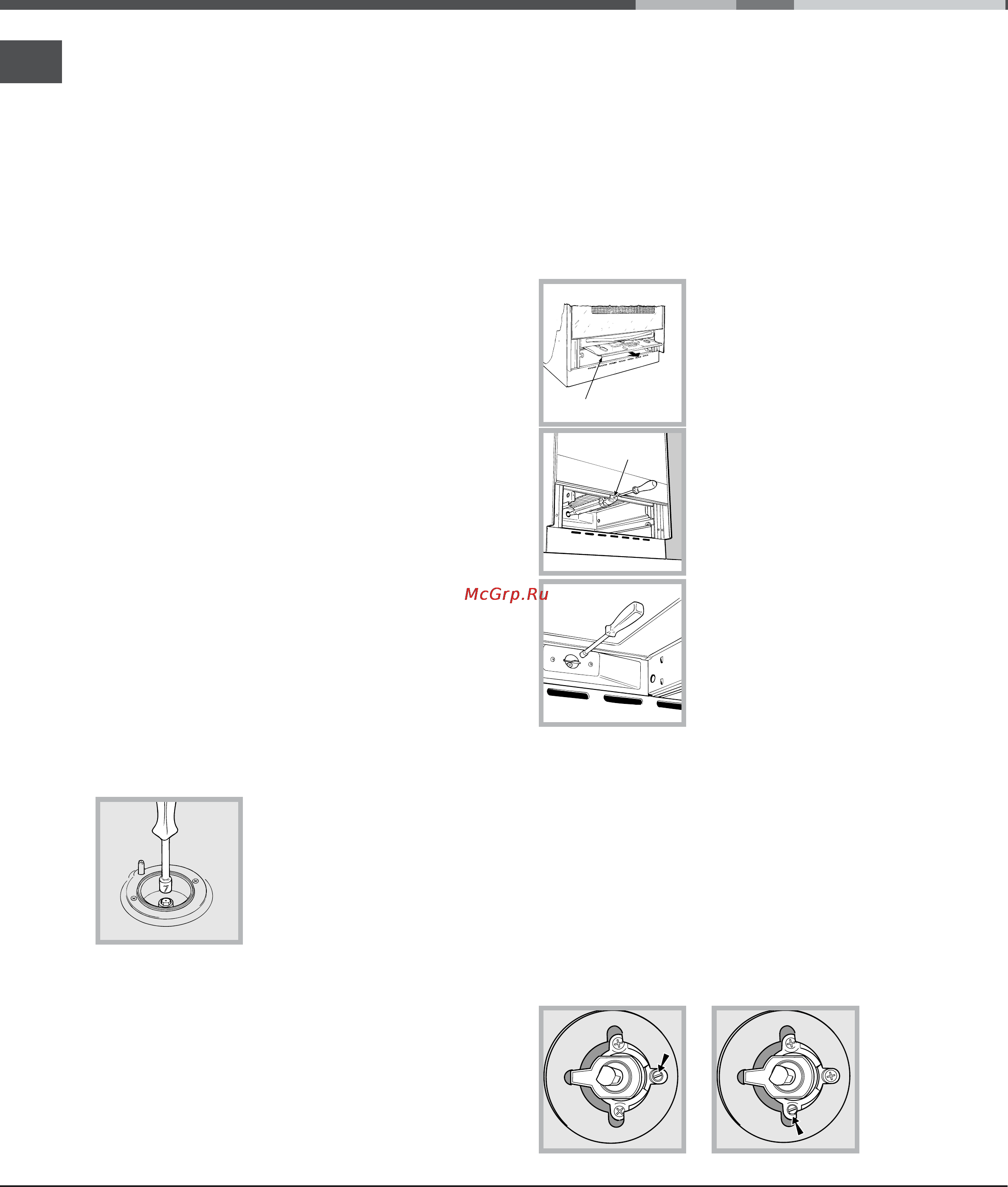

Налаштування робочоі поверхні
Заміна форсунок пальників поверхні:
1. Зніміть ґратки и пальники з іх посадочних місць;
2. Відгвинтіть форсунки,
користуючись трубним
ключем 7 мм (див. малюнок),
і замініть іх форсунками, що
відповідають
новому типу газу
(див. таблицю
Характеристики пальників і
форсунок);
3. Встановіть на місце всі компоненти, виконавши
вказані вище операціі у зворотніи послідовності.
Налаштування мінімального рівня пальників
поверхні:
1. встановіть кран у мінімальне положення;
2. зніміть рукоятку і користуючись регулювальним
гвинтом, що знаходиться на внутрішніи частині
або збоку на стрижні крана, добиитеся маленького
стабільного полумя.
!
У разі зріджених газів, регулювальнии гвинт
повинен бути вкручении до упору;
3. перевірте, щоб при швидкому обертанні крана з
максимального в мінімальне положення, пальник
не гаснув.
! Пальники робочоі поверхні не потребують
регулювання первинного повітря.
Налаштування духовки
Заміна форсунки пальника духовки:
1. витягніть коробку духовки;
2. витягніть висувнии захист A
(див. малюнок);
3. видаліть пальник
духовки
після того, як відкрутите
гвинти V (див. малюнок);
процедуру виконати легше,
якщо зняти дверцята духовки.
4. відгвинтіть форсунку
пальника спеціальним трубним
ключем для форсунок (див.
малюнок) або трубним ключем
7 мм і замініть іі форсункою, що
відповідає новому типу газу
(див. таблицю Характеристики
пальників і форсунок).
Налаштування мінімального рівня подачі газу
в пальник духовки:
1.
запаліть пальник (див. Вклю чення і Використання);
2. встановіть рукоятку у положення мінімуму (МІН)
після того, як вона залишалася приблизно протягом
10 хвилин у максимальному положенні (MAКС);
3. зніміть рукоятку;
4. користуючись регулювальним гвинтом на
зовнішніи стороні стрижня термостата (див.
малюнки), добиитеся маленького стіикого полумя.
! У разі зріджених газів, регулювальнии гвинт
повинен бути
вкручении до упору;
