Введение10

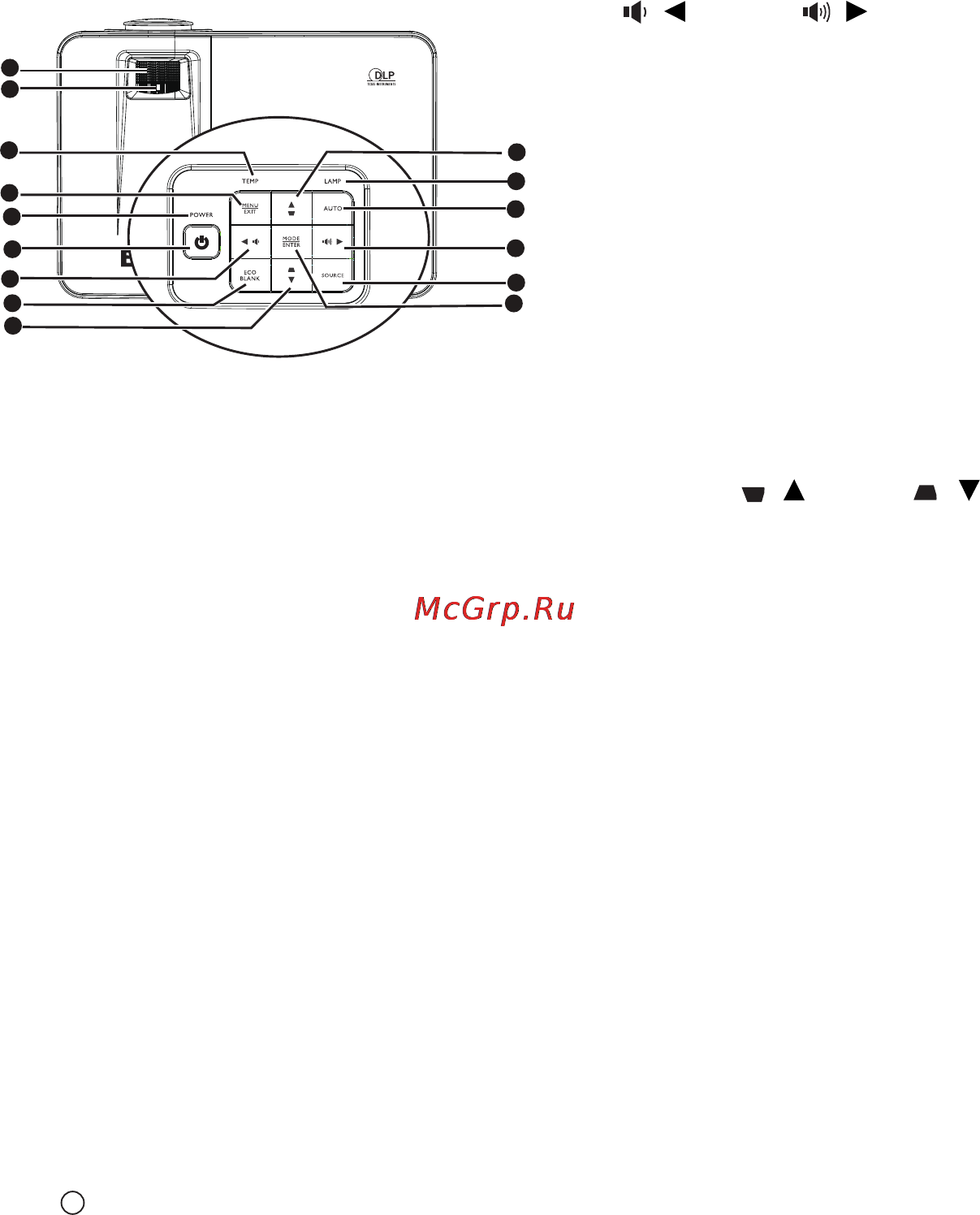

Элементы управления и функции
Проектор
7. Кнопки громкости со стрелками
(/ влево, / вправо)
Служат для регулировки громкости.
Когда активировано экранное
меню, кнопки № 7 и № 9
используются для навигации с
целью выбора пунктов меню и
настройки значений. Подробнее см.
в разделе «Порядок работы с
меню» Вкл. стр. 29.
8. ECO BLANK
Отключение изображения на
экране. Подробнее см. в разделе
«Скрывание
изображения» Вкл.
стр. 41.
9. Кнопки регулировки
трапецеидального искажения/
стрелки (/Вверх, / Вниз)
Ручная коррекция искажений
изображения, возникших в
результате проекции под углом.
Подробнее см. в разделе
«Коррекция трапецеидального
искажения» Вкл. стр. 28.
10. Индикатор LAMP
Показывает состояние лампы.
Горит или мигает в случае
нарушения нормальной работы
лампы. Подробнее см. в разделе
«Индикаторы»
Вкл. стр. 92.
11. AUTO
Автоматически определяет
наилучшее время выдержки для
отображаемого изображения.
Подробнее см. в разделе
«Автоматическая настройка
изображения» Вкл. стр. 27.
12. ИСТОЧНИК
Отображение панели выбора
источника сигнала. Подробнее см.
в разделе «Выбор входного
сигнала» Вкл. стр. 32.
13. MODE/ENTER
Выбор доступного режима
настройки изображения.
Подробнее см. в разделе «Выбор
режима отображения» Вкл
. стр. 35.
Активация выбранного пункта
экранного меню. Подробнее см.
«Порядок работы с меню» Вкл. стр.
29.
1. Регулятор фокуса
Регулирует фокусное расстояние.
Подробнее см. в разделе «Точная
настройка размера и резкости
изображения» Вкл. стр. 28.
2. Регулятор масштаба
Регулирует размер изображения.
Подробнее см. в разделе «Точная
настройка размера и резкости
изображения»
Вкл. стр. 28.
3. Предупреждающий индикатор
TEMP (Температура)
Загорается красным цветом при
перегреве проектора. Подробнее см.
в разделе «Индикаторы» Вкл. стр. 92.
4. MENU/EXIT
Включение экранного меню. Возврат
в предыдущее меню, выход с
сохранением настроек.
5. Индикатор POWER
Горит или мигает во время работы
проектора. Дополнительные
сведения см. в «Индикаторы» Вкл.
стр. 92.
6. POWER
Переключение проектора между
режимом ожидания и включенным
состоянием. Дополнительные
сведения см. в «Включение
проектора» Вкл. стр. 25 и
«Выключение проектора» Вкл. стр
.
70.
1
3
4
5
6
7
8
9
9
11
12
13
7
2
10
I
I
