Введение 9

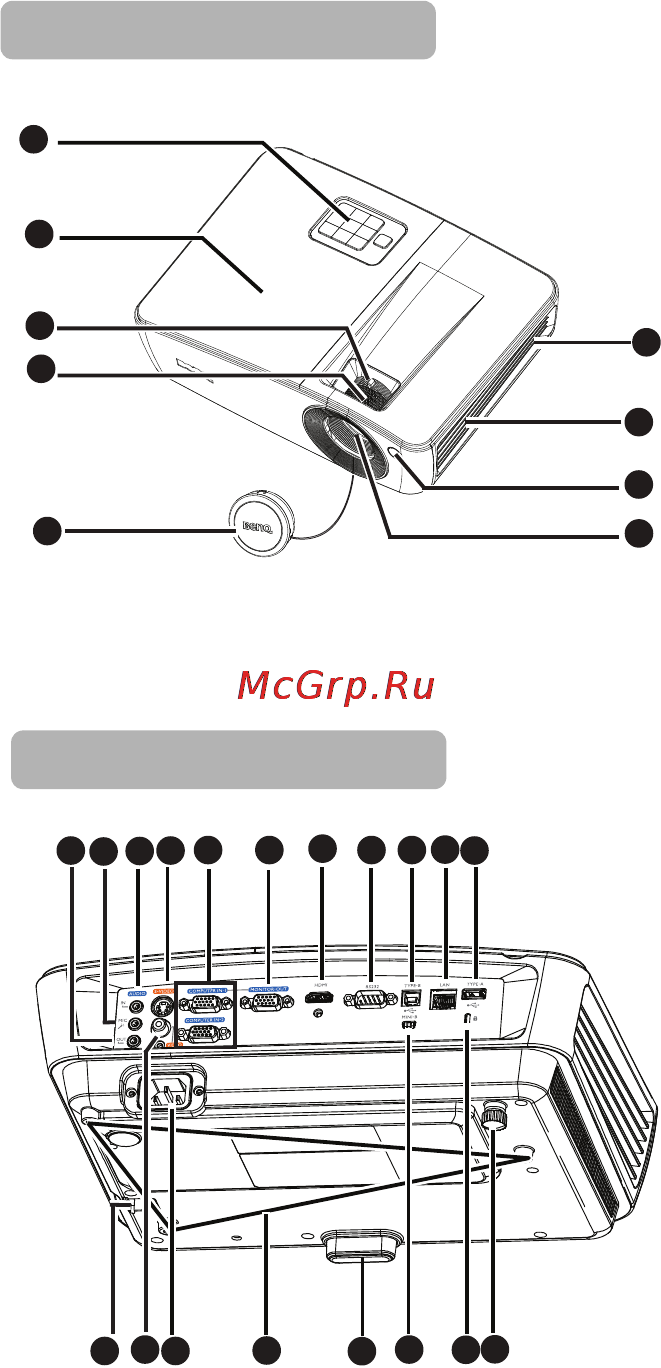

Внешний вид проектора
1. Внешняя панель управления
(Подробнее см «Проектор»
Вкл. стр. 10.)
2. Крышка лампы
3. Регулятор масштаба
4. Регулятор фокуса
5. Крышка объектива
6. Вентиляционное отверстие
(выпуск нагретого воздуха)
7. Динамик
8. Передний ИК-датчик
дистанционного управления
9. Объектив проектора
10. Гнездо аудиовыхода
11. Гнездо входа микрофона
12. Гнездо аудиовхода
13. Гнездо видеовхода S-Video
14. Гнездо входного сигнала RGB
(ПК)/компонентного
видеосигнала (YPbPr/YCbCr)
15. Гнездо выходного
сигнала
RGB
16. Гнездо входа HDMI
17. Порт управления RS-232
18. Разъем USB типа B
19. Гнездо входного сигнала по
локальной сети (RJ45)
20. Разъем USB типа A
21. Задняя регулировочная ножка
22. Разъем для замка Kensington
(защита от кражи)
23. Разъем USB Mini-B
24. Кнопка быстро
выдвигающегося регулятора
25. Отверстия для крепления на
потолке
26. Гнездо шнура питания
27. Гнездо видеовхода
28. Защитная планка
1
2
3
4
5
6
8
9
7
Вид спереди/сверху
11
12
13
19
14 15
16
17 18
23
22
24
21
10
20
25
26
27
28
Вид снизу/сбоку
