Технические характеристики
96

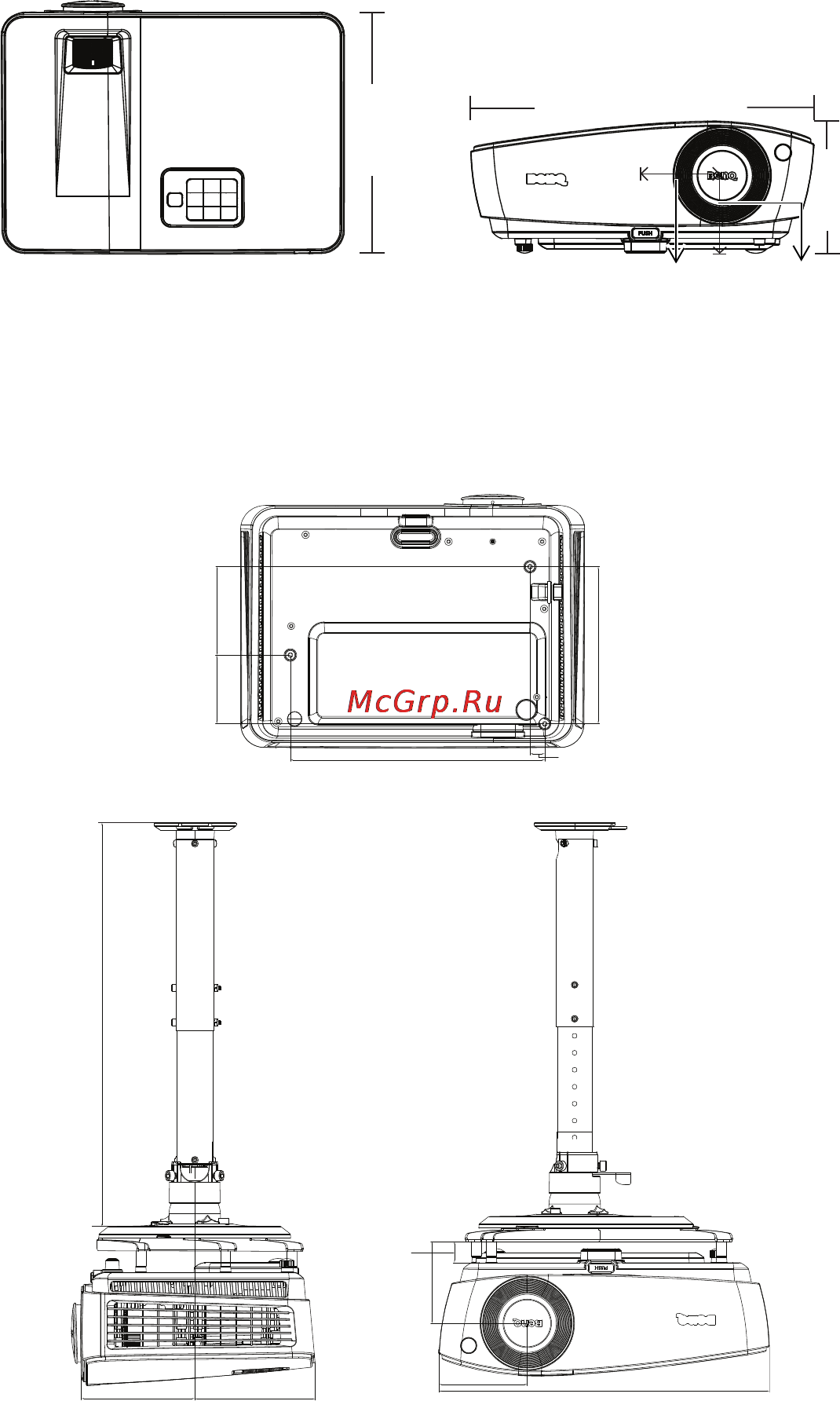

Габаритные размеры
326,5x126,0x230,1мм (ШхВхГ)
Установка на потолке
326,5
230,1
126,0
77,1
74,1
Винты для установки на потолке:
M4 x 8 (макс. длина = 8 мм)
Единица
измерения: мм
149,5
14,0
242,0
65,5
84,0
112,2 119,2
81,2
87,5
327,4
21,1
537,9
