Введение12

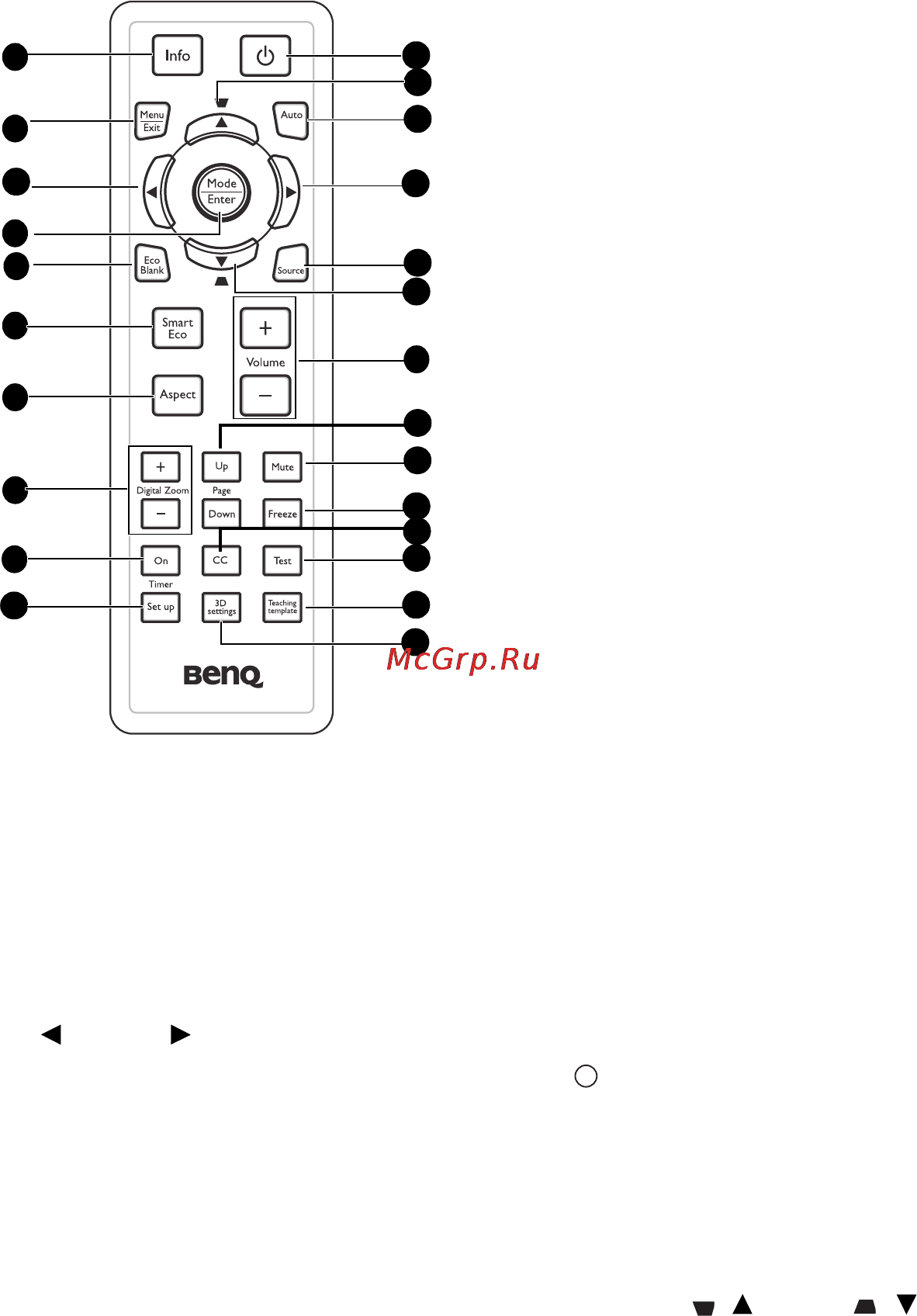

Пульт ДУ
1. Info
Отображение информации о
состоянии проектора.
2. Menu/Exit
Включение экранного меню. Возврат
в предыдущее меню, выход с
сохранением настроек.
Подробнее см. в разделе «Порядок
работы с меню» Вкл. стр. 29.
3. Влево / вправо
При активном экранном меню кнопки
#3 и #12 используются для выбора
пунктов меню и настройки
параметров. Подробнее см. в
разделе «Порядок работы с меню»
Вкл. стр. 29.
4. Mode/Enter
Эта кнопка служит для выбора
доступного режима настройки
изображения. Подробнее см. в
разделе «Выбор режима
отображения» Вкл. стр. 35.
Активация выбранного пункта
экранного меню. Подробнее см.
«Порядок работы с меню» Вкл. стр. 29.
5. Eco Blank
Нажмите на кнопку Eco Blank,
чтобы временно отключить
изображение, что позволит снизить
на 70% потребляемую мощность
лампы. Снова нажмите эту кнопку
для восстановления изображения.
Подробные сведения см. в разделе
«Скрывание изображения» Вкл.
стр. 41.
6. SmartEco
Отображение строки выбора
режимов лампы (Обычный/
Экономичный/SmartEco).
7. Aspect
Выбор формата изображения при
проецировании. Подробные
сведения см. в разделе «Формат
изображения» Вкл. стр. 34.
8. Кнопки Digital Zoom (+, -)
Увеличение или уменьшение
размера проецируемого
изображения. Подробные сведения
см. в разделе «Увеличение и поиск
деталей» Вкл. стр. 33.
9. Timer On
Включение или отображение
экранного таймера в зависимости
от установленной настройки
таймера. Подробнее см. в разделе
«Настройка таймера презентации»
Вкл. стр. 39.
10. Timer Setup
Прямой ввод настроек таймера
презентации. Подробнее см. в
разделе «Настройка таймера
презентации» Вкл. стр. 39.
11. Питание
Переключение режимов ожидания
и включения проектора. Подробнее
см. «Включение проектора» Вкл.
стр. 25
и «Выключение проектора»
Вкл. стр. 70
.
12. Кнопки регулировки
трапецеидального искажения/
стрелки (/Вверх, / Вниз)
Ручная коррекция искажений
изображения, возникших в
результате проекции под углом.
Подробнее см. в разделе
«Коррекция трапецеидального
искажения» Вкл. стр. 28.
