Установка проектора16
Выбор размера проецируемого
изображения
Размер проецируемого изображения зависит от расстояния между
объективом проектора и экраном, выбранного увеличения и формата
видеосигнала.
Размеры проецируемого изображения
Для расчета требуемого положения проектора см. сведения о положении
центра объектива в разделе «Габаритные размеры» Вкл. стр. 96.
Экран имеет соотношение сторон 4:3 и проецируемое изображение имеет
соотношение сторон 4:3
Например, при использовании экрана с диагональю 120 дюймов (3048 мм)
среднее расстояние проецирования будет составлять 5040 мм с
вертикальным смещением в 274 мм.
Если измеренное расстояние проецирования
составляет 5,0м (5000 мм), то
ближайшим значением в столбце "Расстояние проецирования (мм)" будет
540м. В соответствующей строке указано, что потребуется экран с диагональю
120дюймов (приблизительно 3,0м).
Все измерения указаны приблизительно и зависят от фактических размеров.
В случае стационарной установки проектора компания BenQ рекомендует перед
окончательным монтажом проектора физически измерить размер проецируемого
изображения и расстояние проецирования, установив проектора на место, чтобы внести
поправку на оптические характеристики проектора. Это позволит определить точное
расположение проектора, являющееся оптимальным для выбранного места установки
.
Размер экрана Расстояние проецирования (мм)
Вертикальное
смещение (мм)
Диагональ
Ш
(мм)
В
(мм)
Мин.
расстояние Среднее
значение
Макс.
расстояние
дюймы мм
(макс.
масштаб)
(мин.
масштаб)
30 762 610 457 1200 1260 1320 69
40 1016 813 610 1600 1680 1760 91
50 1270 1016 762 2000 2100 2200 114
60 1524 1219 914 2400 2520 2640 137
80 2032 1626 1219 3200 3360 3520 183
100 2540 2032 1524 4000 4200 4400 229
120 3048 2438 1829 4800 5040 5280 274
150 3810 3048 2286 6000 6300 6600 343
200 5080 4064 3048 8000 8400 8800 457
220 5588 4470 3353 8800 9240 9680 503
250 6350 5080 3810 10000 10500 11000 572
300 7620 6096 4572 12000 12600 13200 686

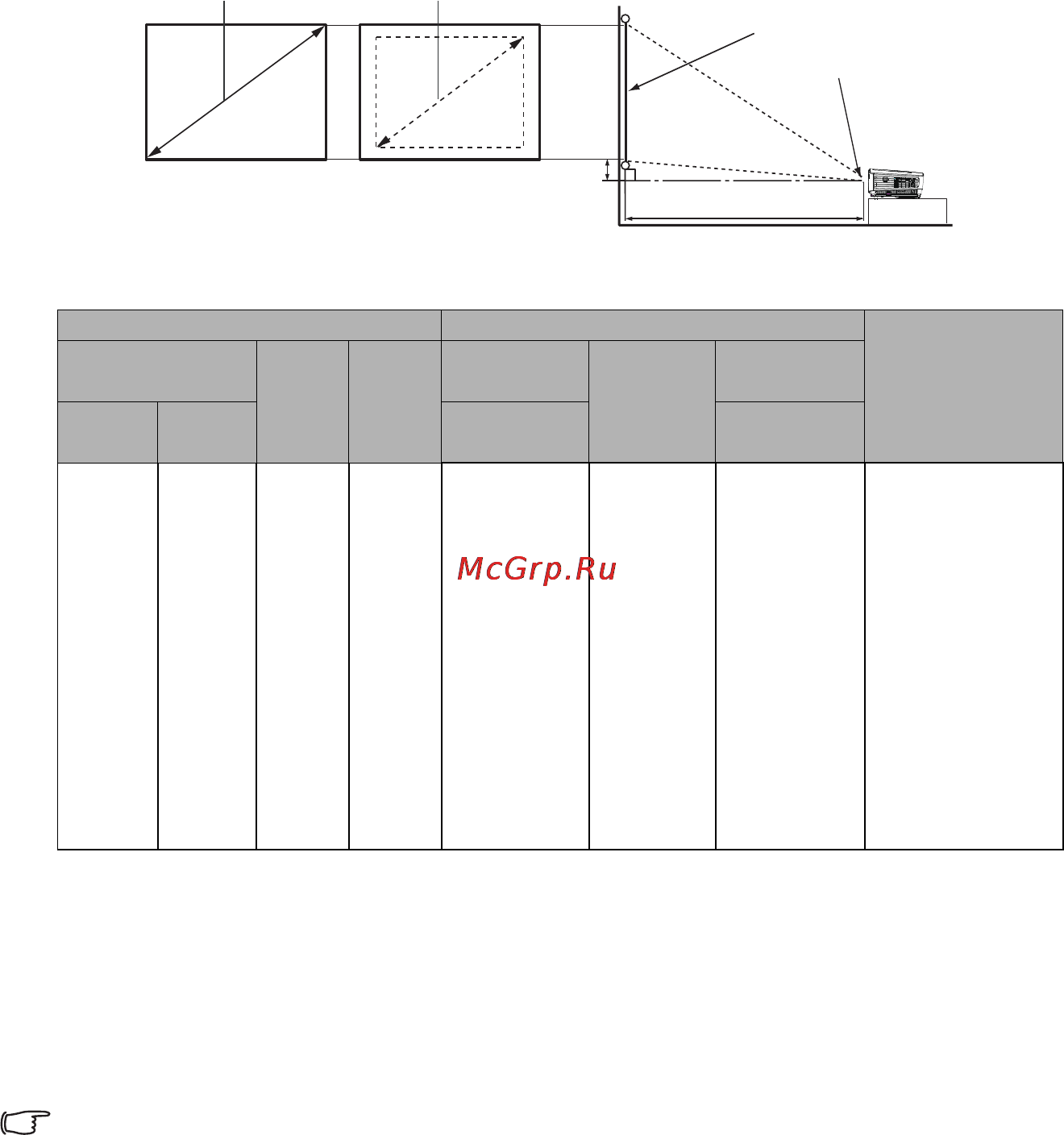

Макс. масштаб
Мин. масштаб
Проекционое расстояние
Центр объектива
Экран
Вертикальное
смещение
Диагональ
Диагональ
Ш
Ш
В
В
