10

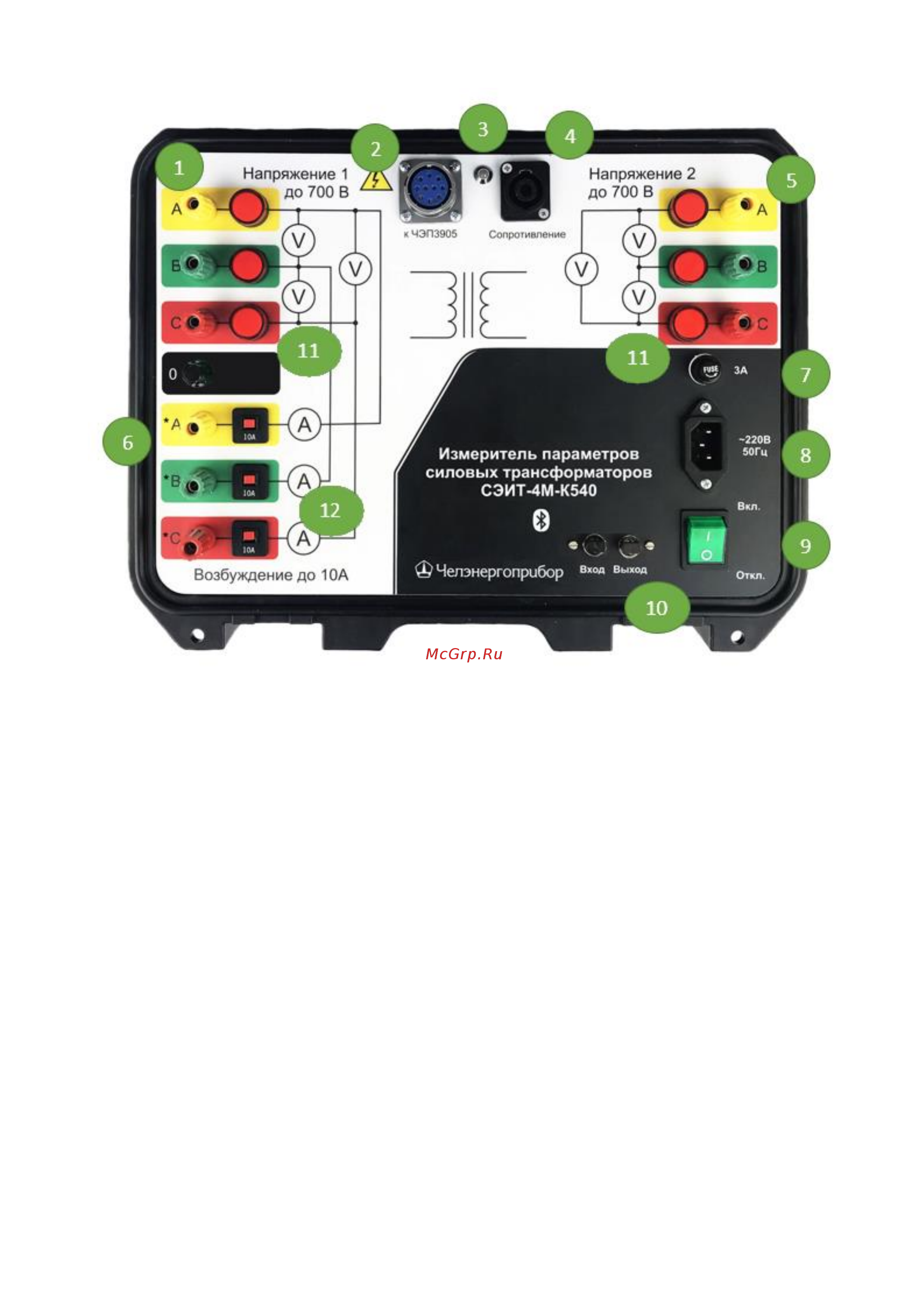

Рис. 1. Лицевая панель СЭИТ-4М-К540.
3.5.2 БТТ
БТТ представляет собой 2 измерительных трансформатора тока конструктивно
объединенных в один корпус, с выходом в виде единого разъема для подключения к
ИВБ. Данное исполнение позволяет максимально удобным образом расширить
диапазон измеряемых токов. БТТ расширяет входной диапазон по току до 30, либо
60А в зависимости от выбранного предела.
Вид лицевой панели блока трансформаторов тока представлен на рис. 2. Группа
клемм 1 с индикаторами напряжения служит для подключения источника
испытательного напряжения.
Переключатель 2 позволяет выбрать режим работы БТТ – предел 30А или
предел 60А. Дополнительно данный переключатель выполняет функции аварийного
отключения при превышении допустимых токов. При установке переключателя 2 в
