11
нейтральное положение (Откл) источник напряжения возбуждения отключается от
испытываемого трансформатора.
Группа клемм 3 служит для подключения к обмоткам испытываемого
трансформатора.
Разъем 4 предназначен для подключения БТТ к ИВБ.
Индикаторы 5 служат для указания наличия опасного напряжения на
соответствующих клеммах.

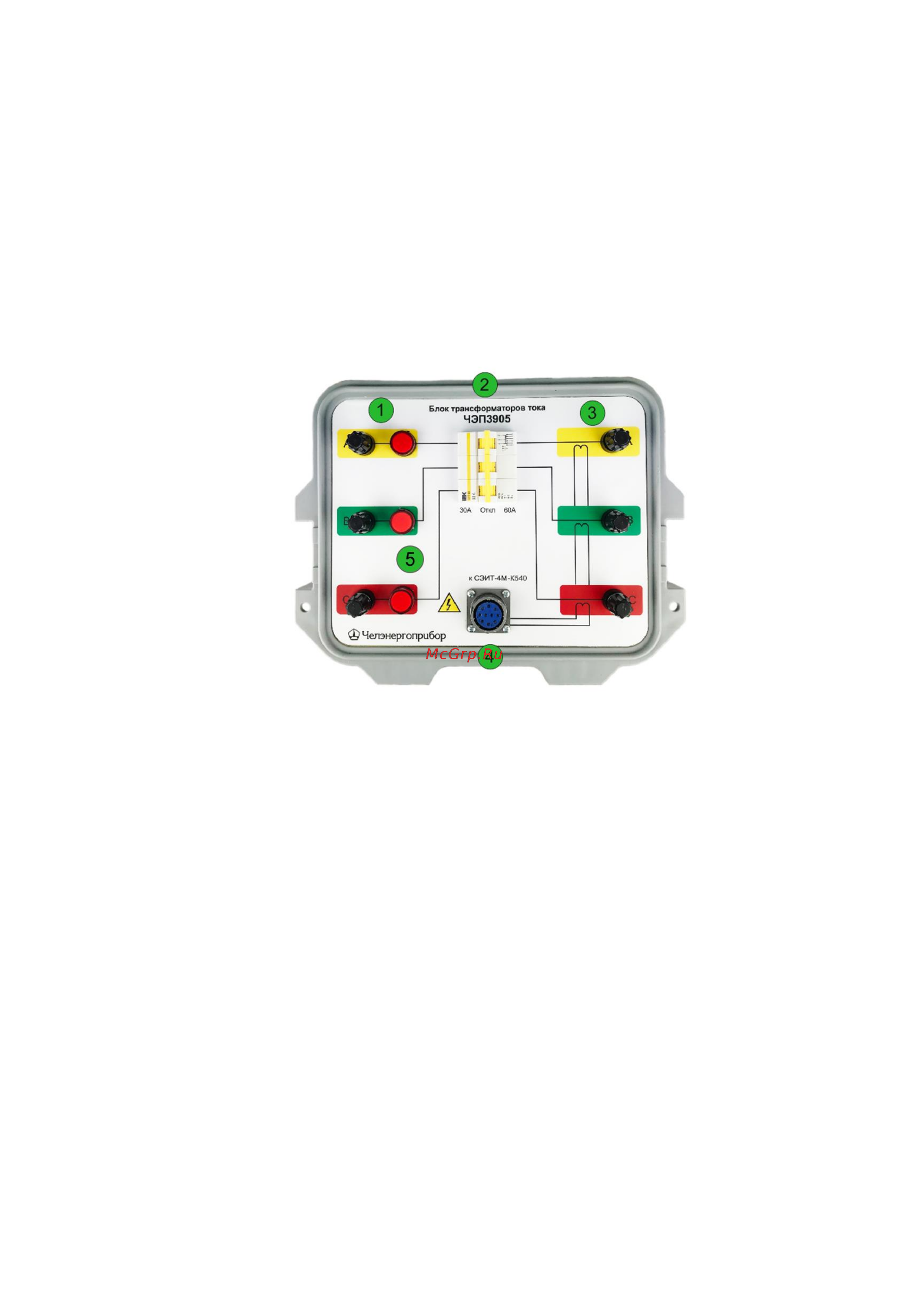

Рис. 2. Лицевая панель ЧЭП3905
3.5.3 Комплект измерительных проводов
Комплект измерительных проводов состоит из разъёма для подключения к
измерителю и двух соединительных проводов с зажимами типа «крокодил»,
конструктивно включающими в себя гальванически развязанные потенциальные и
токовые щупы. Данный конструктив позволяет максимально удобным образом
производить измерения сопротивлений по четырехпроводной схеме.
3.5.4 Блок-схема и принцип действия измерителя
ИВБ регистрирует входные сигналы, преобразует их в цифровой код,
обрабатывает и передает в компьютер, а также формирует стабильный постоянный
ток при измерении сопротивления.
Упрощенная блок-схема измерителя СЭИТ-4М-К540 приведена на рис. 3.
