12

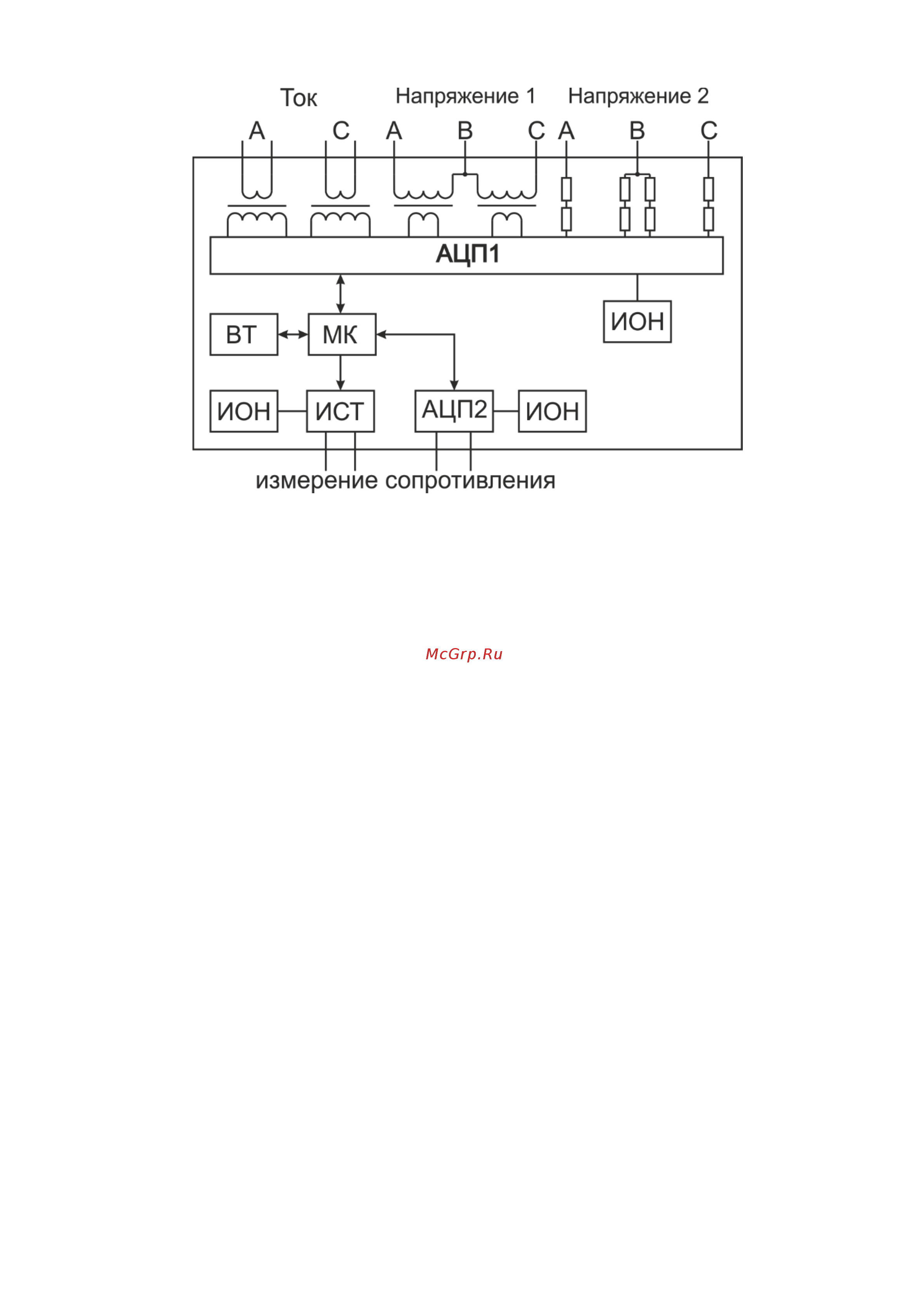

Рис. 3. Блок-схема измерителя СЭИТ-4М-К540.
ИВБ содержит следующие блоки:
Два канала приема и преобразования тока, каждый из которых содержит
встроенный измерительный трансформатор тока.
Четыре канала приема и преобразования напряжения, каждый из которых
содержит встроенный измерительный трансформатор напряжения.
Шестиканальный аналого-цифровой преобразователь АЦП1,
предназначенный для преобразования входных сигналов тока и
напряжения в 16-разрядный двоичный код.
Источники опорного напряжения ИОН.
Микроконтроллер МК, предназначенный для приема и обработки данных
от АЦП.
Стабилизированный источник тока ИСТ, формирующий измерительный
ток в зависимости от выбранного предела измерения сопротивления.
16-разрядный аналого-цифровой преобразователь АЦП2 для измерения
сопротивления.
Беспроводной приемо-передатчик стандарта Bluetooth BT.
