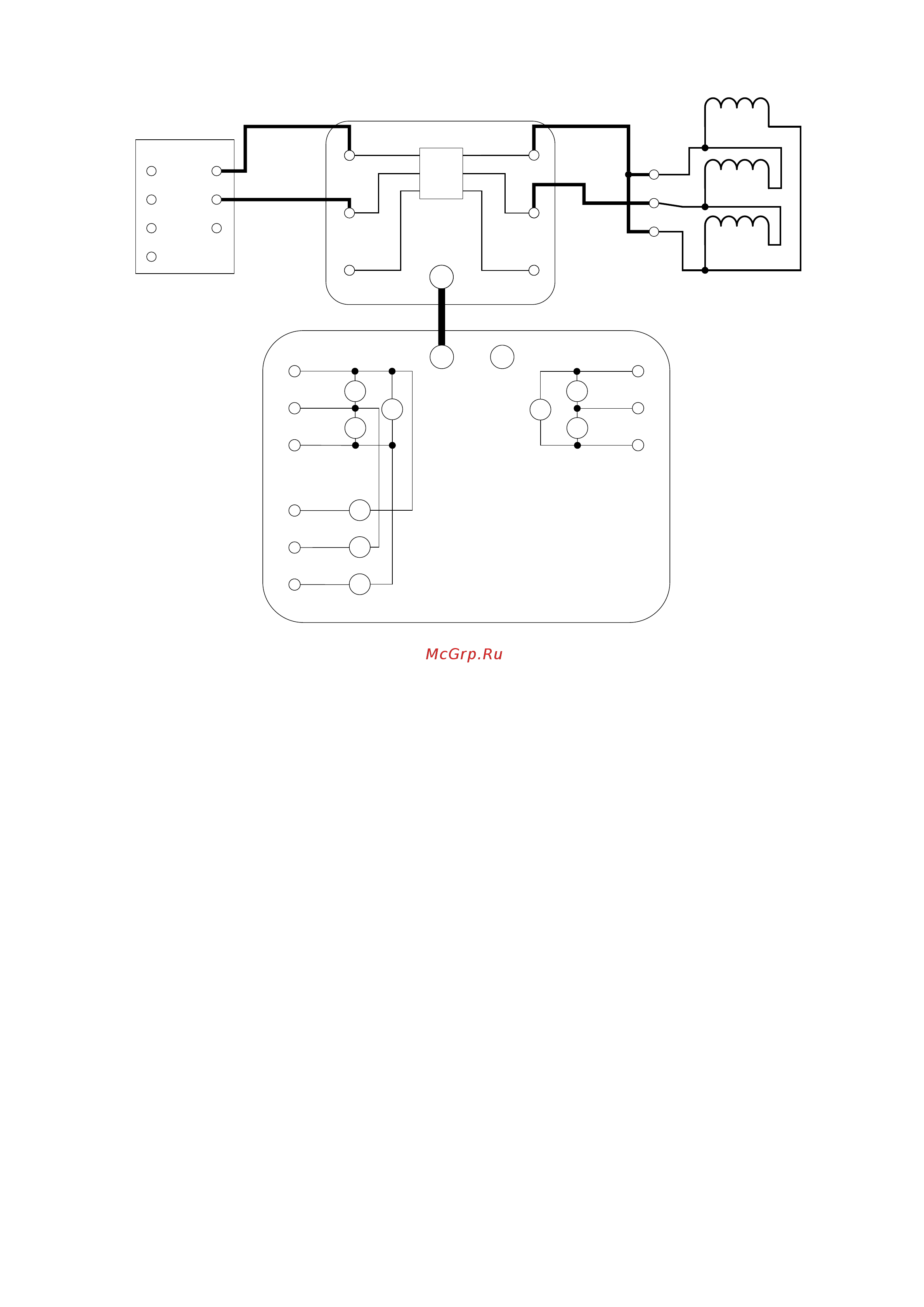

Рис. 16. Опыт холостого хода при малом напряжении для обмоток,
соединенных треугольником.
2) Выполняют короткое замыкание обмотки фазы В, возбуждают фазы А и С
трансформатора и измеряют потери.
3) Выполняют короткое замыкание фазы С, возбуждают фазы А и В
трансформатора и измеряют потери.
5.3.2.2. Переключаемся на вкладку «Холостой ход» (рис. 17) и, поочередно
выбирая соответствующий пункт «Напряжение на фазе», проводим все 3 опыта,
описанные в п. 5.3.2.1. Нажатием кнопки «Пуск» фиксируем результаты измерений.
