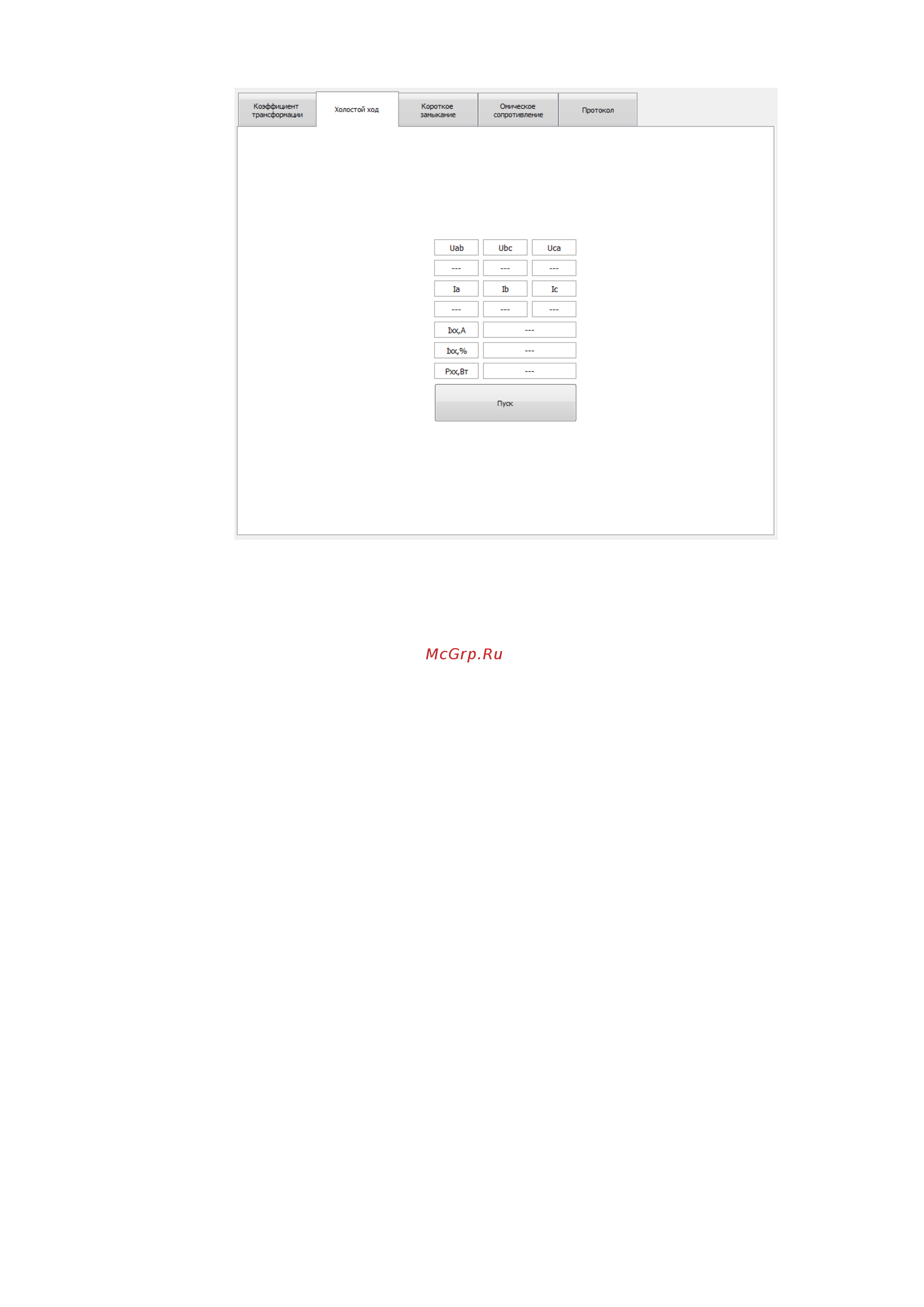

Рис. 14. Вкладка «Холостой ход» для испытания при номинальном
напряжении.
5.3.2. При малом напряжении.
Для трансформаторов с номинальным напряжением свыше 400 В опыт
холостого опыта проводится при малом напряжении. Перед проведением опыта
холостого хода при малом напряжении необходимо размагнитить трансформатор.
Сделать это можно с помощью устройства для размагничивания трансформаторов
ЧЭП3601.
5.3.2.1. Опыт холостого хода трехфазного трансформатора при малом
напряжении проводят в виде трех следующих однофазных опытов:
1) Выполняют короткое замыкание обмотки фазы А, возбуждают фазы В и С
трансформатора и измеряют потери. Измерительные схемы данного опыта для схем
соединения обмоток Y
0
и приведены на рис. 15 и рис. 16 соответственно.
