22
5.3.1.4. При использовании БТТ для испытаний однофазного
трансформатора собирается схема на рис. 13.
V
V
V
A
A
A
V
V
V
Напряжение 2
Напряжение 1
к ЧЭП3905 Сопротив ле ние
Во збуждение до 10А
А
В
С
А
В
С
*А
*В
*С
СЭИТ-4М-К540
C C
B B
A
A
ЧЭП3905
30А О тк л. 60А
к СЭИ Т-4М-К540
Трансформатор
a
x
A
X
ЛАТР
A
B
C
0
a
b
c

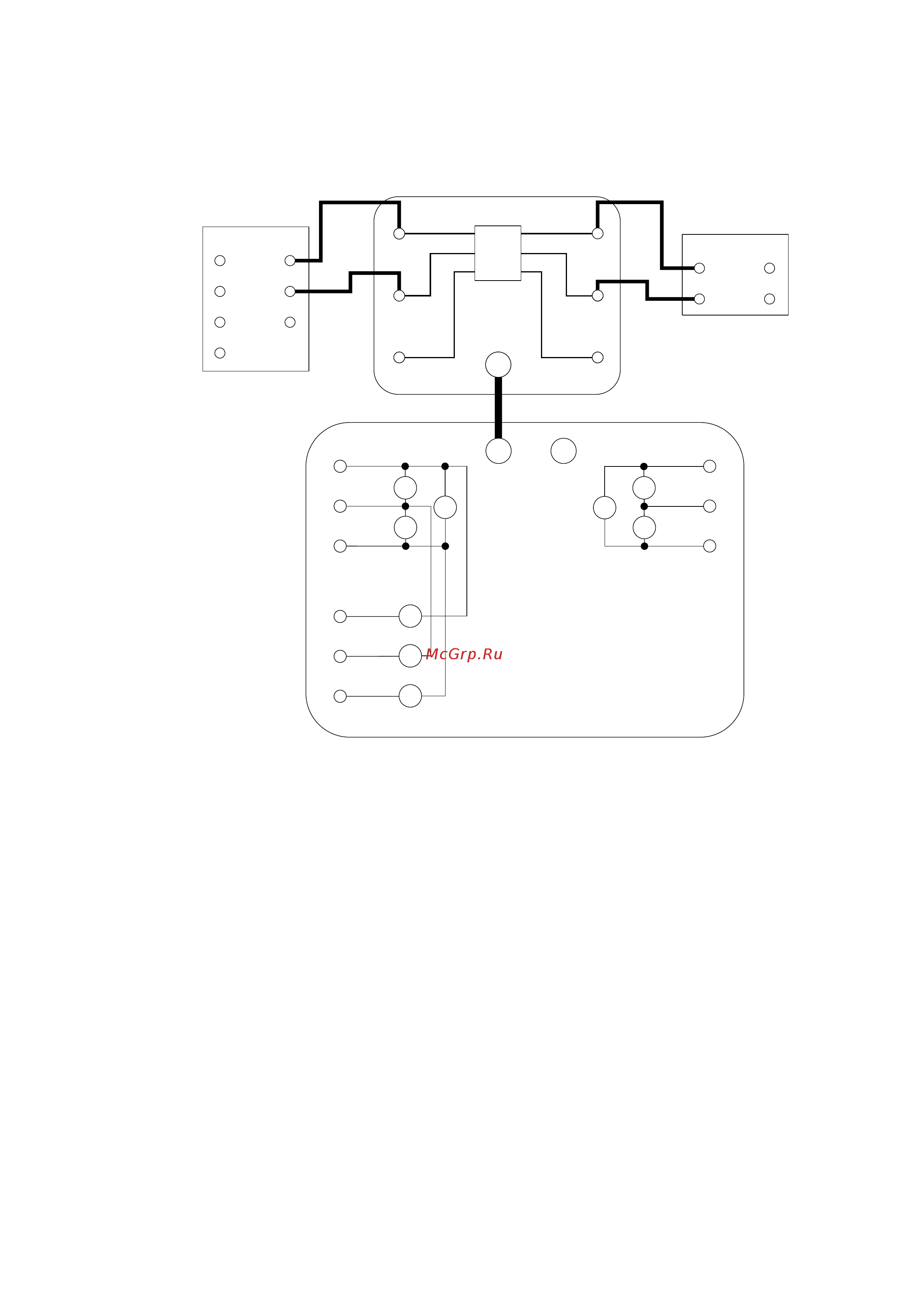

Рис. 13. Схема соединений для опыта холостого хода однофазного
трансформатора с использованием БТТ.
5.3.1.5. Предел измерений для входа «Напряжение 1» необходимо
установить равным 400 В. Предел измерений по току следует выбирать наиболее
близкий сверху к значениям, получаемым в ходе испытаний. При использовании
БТТ предел для тока следует устанавливать 10 А.
5.3.1.6. Переключаемся на вкладку «Холостой ход» (рис. 14), плавно
устанавливаем испытательное напряжение с погрешностью не более ±0,5% от
номинального значения и нажимаем кнопку «Пуск». Результаты испытаний будут
отображены в соответствующих полях вкладки.
