6. СЕРВИСНЫЕ ФУНКЦИИ И РЕЖИМЫ
6.1. СПРАВОЧНИК ТИПОВ ТРАНСФОРМАТОРОВ
Программное обеспечение предоставляет возможность сохранять
характеристики типов трансформаторов в справочник для дальнейшего
использования в ходе испытаний.
6.1.1. Открывается справочник через меню «Испытание -> Типы
трансформаторов…». Внешний вид окна справочника представлен на рис. 25.

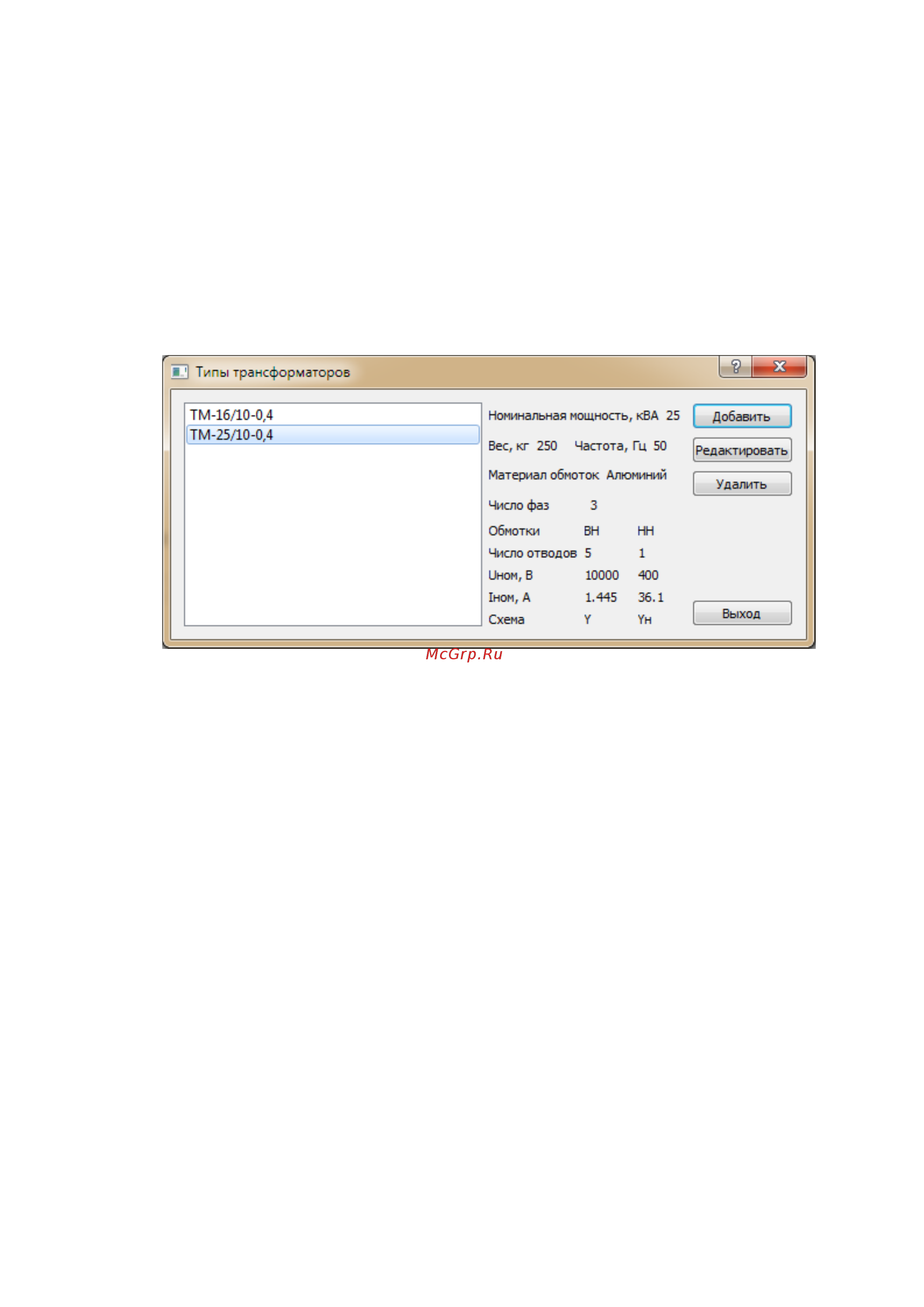

Рис. 25. Справочник типов трансформаторов
В левой части окна представлен список хранящихся в справочнике типов
трансформаторов. Справа от списка отображаются характеристики выбранного
типа.
6.1.2. С помощью кнопки «Добавить» можно внести новый тип
трансформатора в справочник. При этом откроется диалоговое окно «Параметры
трансформатора» (рис. 26).
