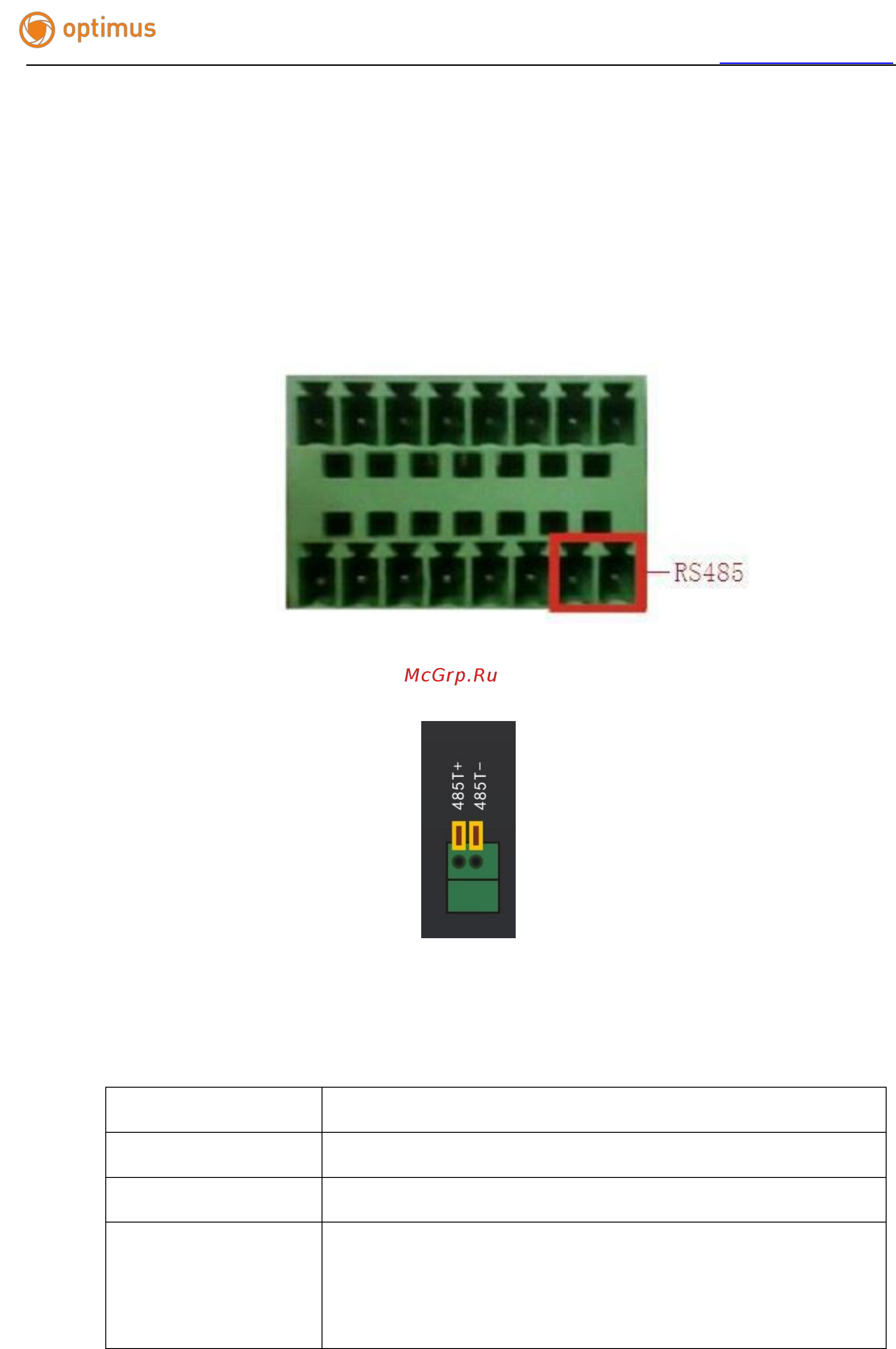

17
www.optimus-cctv.ru
к RS485 выходу другого оборудования.
Д. Напряжение между линиями АВ декодера должно быть менее 5 В.
1. Подключите линии RS485 скоростной поворотной купольной камеры к RS485
интерфейсу регистратора, соблюдая полярность.
RS485 интерфейс с 8 внешними входами тревог
RS485 интерфейс 4 канального регистратора
Параметр
Значение
G
Заземление
R,T
Порт RS232
A,B
Интерфейс RS485,
оборудованию
подключаемый
к
внешнему
2. Подключите кабель видеосигнала к видеовходу видеорегистратора.
3. Подайте питание на поворотную камеру.
